LTC4040IUFD#PBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 2.5A(Max) 3.5V 3.2V 5.5V Power Management 过压 多元化学 QFN 贴片安装 5mm(长度)*4mm(宽度)
供应商型号: 4027876
供应商: 海外现货
标准整包数: 1

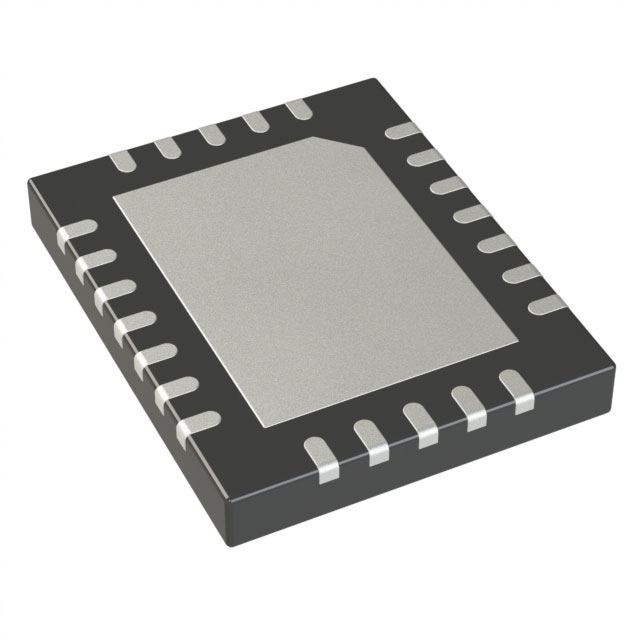

ANALOG DEVICES 电池管理芯片 LTC4040IUFD#PBF

LTC4040IUFD#PBF概述

    LTC4040电池备份电源管理器:详细介绍与应用指南

    1. 产品简介


    LTC4040是一款完整的3.5V至5.5V供电轨电池备份系统,由高电流升压DC/DC调节器组成,能够在外部电源可用时工作为逆变器,对单节锂离子电池或磷酸铁锂电池进行充电。LTC4040的主要功能是确保系统的不间断供电,在外部电源中断时能够迅速切换到电池供电模式。此产品广泛应用于车队和资产管理、汽车GPS数据记录仪、汽车远程信息处理系统、收费系统和安全系统等领域。

    2. 技术参数


    LTC4040的技术参数如下:
    - 输入电压范围:3.5V至5.5V
    - 电池电压范围:2.7V至5V
    - 充电电流:可调至1000mA
    - 步进降压(降压)转换器开关频率:正常模式下为1.96MHz至2.65MHz
    - 热关断温度:最高125°C
    - 封装尺寸:低轮廓(0.75mm)24引脚4mm×5mm QFN封装

    3. 产品特点和优势


    - 高电流升压DC/DC调节器:可提供高达2.5A的输出电流,支持多种电池选项。
    - 输入电流限制优先:在负载需求和充电电流之间优先选择负载。
    - 断开开关隔离输入:在备份模式下自动隔离外部电源。
    - 过温保护:过温保护设计,防止器件在过载条件下损坏。
    - 低功耗设计:适用于各种负载情况下的高效运行。

    4. 应用案例和使用建议


    LTC4040适用于需要持续供电的应用场景,如车辆中的GPS导航系统和无线通信设备。例如,在一个车队管理项目中,可以将LTC4040用于确保车辆在意外断电时仍能保持通讯畅通。为了获得最佳效果,建议在设计电路时充分考虑散热因素,尤其是在高功率工作状态下。

    5. 兼容性和支持


    LTC4040与各类锂离子电池和磷酸铁锂电池兼容,同时提供了详细的用户手册和技术支持服务。用户可以通过制造商提供的资源获得更多技术支持和问题解答。

    6. 常见问题与解决方案


    - 问题:外部电源丢失时切换时间过长。
    解决方案:检查外部电源的连接状态,并确保外部电源具有足够的电压和电流支持。
    - 问题:电池充电效率低下。
    解决方案:确保使用的电池与LTC4040支持的电池类型相符,并调整充电电流设置。

    7. 总结和推荐


    LTC4040是一款功能强大的电池备份电源管理器,适用于需要连续供电的复杂应用。凭借其高效的设计和丰富的功能,LTC4040不仅满足了现代应用的需求,还提供了高度的可靠性。因此,我们强烈推荐LTC4040作为此类应用的理想选择。

LTC4040IUFD#PBF参数

参数
最小工作供电电压 3.5V
接口类型 -
最大输出电压 3.2V
功能 Power Management
电池类型 多元化学
最小输出电压 -
故障保护 过压
输出电流 2.5A(Max)
最大工作供电电压 5.5V
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC4040IUFD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4040IUFD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC4040IUFD#PBF LTC4040IUFD#PBF数据手册

LTC4040IUFD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 86.8961
10+ ¥ 59.2427
73+ ¥ 58.534
146+ ¥ 58.1796
292+ ¥ 57.8379
511+ ¥ 57.4836
1022+ ¥ 57.1292
库存: 155
起订量: 21 增量: 1
交货地:
最小起订量为:10
合计: ¥ 592.42
