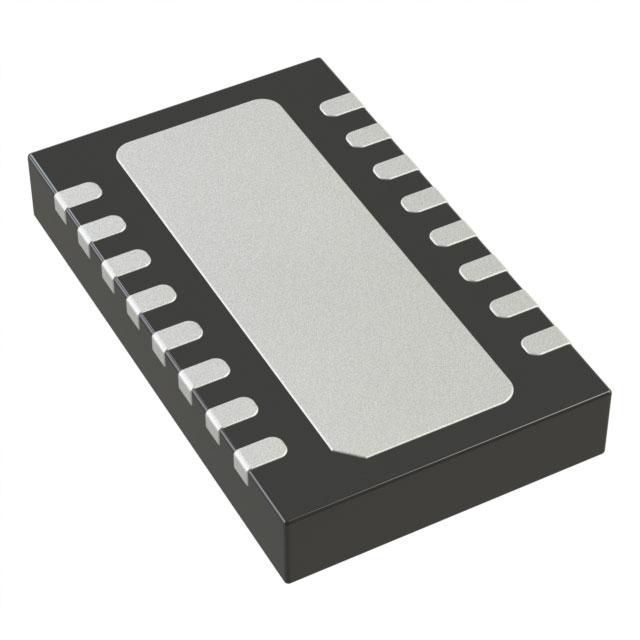

LTC3550EDHC#TRPBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 8 V 8V USB Dual Input USB/AC Adapter Li-Ion Battery Charger with 600mA Buck Converter 过压 锂离子电池 DFN-16 贴片安装,黏合安装 5mm(长度)*3mm(宽度)
供应商型号: Q-LTC3550EDHC#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 电池管理芯片 LTC3550EDHC#TRPBF

LTC3550EDHC#TRPBF概述

    # LTC3550 电源管理芯片技术手册解析

    产品简介


    LTC3550 是一款由 Linear Technology 开发的独立线性充电器,集成了一个 600mA 单片同步降压转换器。它能够从墙式适配器和 USB 输入端口为单节锂离子电池提供充电解决方案。LTC3550 的主要功能包括自动选择合适的电源输入,高精度的浮充电压设定(4.2V),以及可编程充电电流调节,适用于广泛的电子设备领域,例如智能手机和便携式设备。
    该产品具备以下核心优势:
    - 支持 USB 和 AC 适配器输入。
    - 集成高效 600mA 同步降压转换器。
    - 具备热调节功能,确保在高功率或高温条件下稳定运行。
    - 可通过外部电阻灵活配置充电电流和终止阈值。

    技术参数


    主要性能指标:
    - 输入电压范围:DCIN 和 USBIN 分别支持 -0.3V 至 10V。
    - 输出浮充电压精度:±0.6%,固定为 4.2V。
    - 充电电流范围:高达 950mA(从墙式适配器输入)。
    - 温度范围:工作温度 -40°C 至 85°C,存储温度 -65°C 至 125°C。
    关键特性:
    - DC/DC 转换器:内置 1.5MHz 恒频开关,减少外接电感和电容尺寸。
    - 保护机制:具有欠压锁定、过温保护和短路保护。
    - 低功耗模式:关机时直流输入电流降至 20μA,USB 输入电流降至 10μA。
    - 封装:采用 16 引脚(5mm×3mm)DFN 封装,具有出色的散热性能。

    产品特点和优势


    LTC3550 的独特之处在于其结合了高效的充电控制和稳定的降压转换功能。它无需外部 MOSFET 或续流二极管,简化了设计并降低了整体成本。同时,其热调节功能能够在高功率操作下防止过热风险,显著提升了系统的可靠性和安全性。
    此外,LTC3550 在多个方面展现了卓越的技术优势:
    - 灵活性:可通过外部电阻轻松调整充电电流和浮充电压。
    - 高效性:内置同步降压转换器提供高达 600mA 的输出电流,效率高达 90% 以上。
    - 可靠性:通过严格的温度和压力测试,确保在恶劣环境下的稳定性。

    应用案例和使用建议


    LTC3550 广泛应用于智能手机、平板电脑和其他便携式电子设备的充电和供电系统。以下是一些典型的应用场景及使用建议:
    场景 1:智能手机快速充电
    在手机电池充电过程中,LTC3550 自动选择 USB 或墙式适配器输入作为最佳电源来源,通过设置适当的充电电流和浮充电压,确保电池以最快且安全的速度充满。
    建议:为了提高充电效率,在设计充电电路时,尽量选择较低阻抗的外部电阻,以实现更高的充电电流。
    场景 2:车载充电设备
    LTC3550 的高效率和低功耗特性使其非常适合车载充电器应用。通过连接到汽车点烟器插口,它可以将车载 12V 直流电源转化为适配电池的电压和电流。
    建议:当应用于车载环境时,建议增加额外的滤波和稳压电路,以应对汽车点烟器的波动电压。

    兼容性和支持


    LTC3550 兼容多种电源输入,包括标准 USB 端口和不同电压等级的墙式适配器。该芯片提供了丰富的引脚功能,允许灵活配置。Linear Technology 官方网站和专业技术团队提供了全面的支持文档和技术咨询,帮助开发者快速完成产品开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 充电电流不足 | 检查外部电阻设置,调整为较低阻抗值。 |
    | 温度过高 | 确保良好的散热设计,增加外围散热片。 |
    | 无法进入休眠模式 | 检查相关引脚的配置,确保正确的逻辑状态。 |

    总结和推荐


    总体而言,LTC3550 是一款高性能、高集成度的电源管理芯片,适用于需要高效、安全和灵活充电解决方案的各种电子设备。其紧凑的设计和强大的功能使其在市场上具有很强的竞争优势。
    推荐理由:
    - 稳定性高:具备完善的保护机制和热调节功能。
    - 易于使用:无需额外的外部元件即可实现高效充电。
    - 应用广泛:适用于多种便携式和嵌入式设备。
    综上所述,LTC3550 是值得推荐的产品,适合追求高性能和高可靠性的开发者和制造商。

LTC3550EDHC#TRPBF参数

参数
最大工作供电电压 8V
最大输出电压 -
功能 Dual Input USB/AC Adapter Li-Ion Battery Charger with 600mA Buck Converter
故障保护 过压
最小输出电压 -
接口类型 USB
输出电流 -
电池类型 锂离子电池
最小工作供电电压 8 V
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 DFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
