5962-9071203MPA

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 电池管理芯片 5962-9071203MPA

5962-9071203MPA概述


    产品简介


    本产品系列属于微处理器监控电路,主要用于确保微处理器系统在异常情况下能够安全运行。包括MAX690(x)/883B, MAX691(x)/883B, MAX692(x)/883B, MAX693(x)/883B, MAX694(x)/883B 和 MAX695(x)/883B 等型号。这些芯片通过监控电源电压、复位信号、看门狗定时器等多种方式来提高系统的可靠性。它们广泛应用于工业控制、通信设备、汽车电子和医疗设备等领域。

    技术参数


    - 工作电压范围:
    - VCC: 4.5V 至 5.5V(01, 02, 05, 06);4.75V 至 5.5V(03, 04)
    - VBATT: 2.0V 至 4.25V
    - 绝对最大额定值:
    - 终端电压: VCC 和 VBATT 都是 -0.3V 至 +6.0V
    - 输入电流: VCC 最大 200mA,VBATT 最大 50mA,GND 最大 20mA
    - 输出电流: VOUT 短路保护,其他输出端口 20mA
    - 存储温度: -65°C 至 +160°C
    - 热阻:
    - Junction to Case (ΘJC):
    - 8 引脚 CERDIP: 55°C/W
    - 16 引脚 CERDIP: 50°C/W
    - 10 引脚 Flatpack: 85°C/W
    - 20 引脚无引线芯片载体: 20°C/W
    - Junction to Ambient (ΘJA):
    - 8 引脚 CERDIP: 125°C/W
    - 16 引脚 CERDIP: 100°C/W
    - 10 引脚 Flatpack: 190°C/W
    - 20 引脚无引线芯片载体: 110°C/W

    产品特点和优势


    这些微处理器监控电路的主要优势在于其高度可靠的监控能力和广泛的电压适应范围。通过内置的电池切换、电源失效检测等功能,可以有效防止系统因电压波动而发生故障。此外,其卓越的热管理设计确保了在极端工作环境下的稳定运行。特别是在工业自动化和汽车电子等领域,这些产品由于其高可靠性和稳定性,得到了广泛应用。

    应用案例和使用建议


    例如,在工业控制系统中,这些监控电路可以用于监控PLC(可编程逻辑控制器)的工作状态。为了充分发挥其性能,建议用户注意以下几点:
    1. 在选择型号时,根据实际工作环境选择合适的电压范围。
    2. 适当增加散热措施,特别是对于高功耗的应用场合。
    3. 定期进行系统检查,确保监控电路处于最佳工作状态。

    兼容性和支持


    这些微处理器监控电路适用于多种封装形式,包括8引脚CERDIP、16引脚CERDIP、10引脚Flatpack和20引脚无引线芯片载体。厂商提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题: 设备在高湿度环境下出现不稳定现象。
    - 解决方案: 增加适当的防潮措施,如使用防潮剂或密封装置。
    - 问题: 设备过热导致功能失效。
    - 解决方案: 改进散热设计,增加外部散热片或采用水冷散热系统。
    - 问题: 设备频繁重启。
    - 解决方案: 检查电源电压是否稳定,并确保复位信号正常。

    总结和推荐


    总的来说,MAX690(x)/883B至MAX695(x)/883B系列微处理器监控电路凭借其卓越的性能和可靠性,为工业自动化、通信设备、汽车电子和医疗设备等领域提供了可靠的解决方案。如果你需要一款高性能的微处理器监控电路来保障你的系统稳定运行,这些产品无疑是一个极佳的选择。

5962-9071203MPA参数

参数
故障保护 -
最小工作供电电压 -
最大工作供电电压 -
电池类型 -
输出电流 -
功能 -
接口类型 -
最小输出电压 -
最大输出电压 -

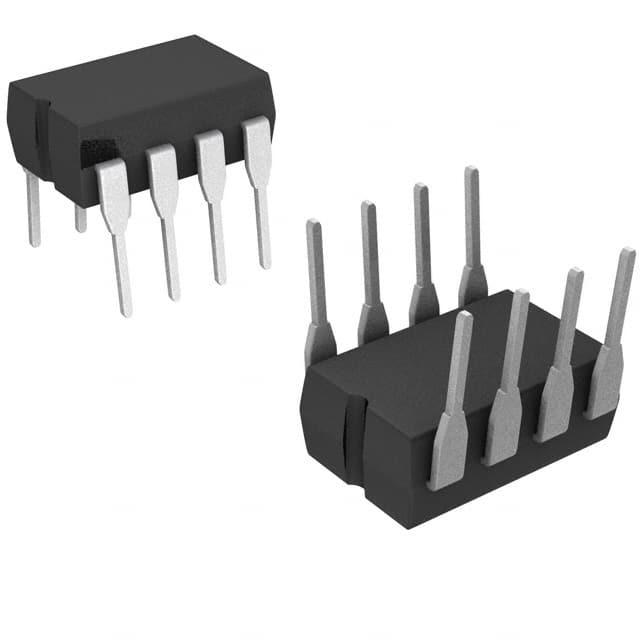

通用封装 CERDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5962-9071203MPA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

5962-9071203MPA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES 5962-9071203MPA 5962-9071203MPA数据手册

5962-9071203MPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
