LTC4121IUD-4.2#PBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 400mA(Max) 4.4V 4.2V 40V 锂离子电池 QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 4027928
供应商: 海外现货
标准整包数: 1

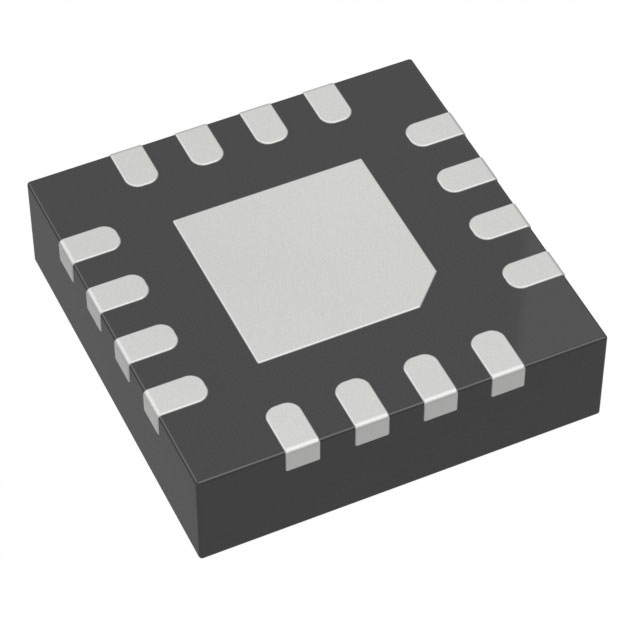

ANALOG DEVICES 电池管理芯片 LTC4121IUD-4.2#PBF

LTC4121IUD-4.2#PBF概述


    产品简介


    LTC4121 和 LTC4121-4.2 是高性能的同步降压电池充电器,能够提供最高 400mA 的恒流/恒压(CC/CV)充电电流。它们特别适用于宽输入电压范围(4.4V 至 40V),并支持温度补偿输入电压调节以实现最大功率点跟踪(MPPT)。此外,这些充电器还支持可调浮充电压(3.5V 至 18V),特别适合于锂离子/聚合物电池的充电。

    技术参数


    - 输入电压范围:4.4V 至 40V
    - 充电电流:50mA 至 400mA 可编程
    - 反馈电压精度:±1%
    - 效率:高达 95%
    - 工作温度范围:-40°C 至 125°C
    - 封装:16 引脚(3mm x 3mm)塑料 QFN 封装
    - 尺寸:低轮廓设计,厚度仅 0.75mm

    产品特点和优势


    LTC4121 和 LTC4121-4.2 在多种应用场景中表现出色,如手持设备、太阳能设备、工业及军事传感器等。其独特功能包括:
    - 高效恒流/恒压充电
    - 可编程浮充电压
    - 最大功率点跟踪 (MPPT)
    - 准确的充电电流调节
    - 集成故障检测功能
    这些特点使其在市场上具有显著的竞争优势,尤其是在需要高可靠性和高效能的场合。

    应用案例和使用建议


    LTC4121 和 LTC4121-4.2 常见的应用场景包括:
    - 手持设备:如智能手机、平板电脑等,其中高效率充电是关键要求。
    - 太阳能设备:如太阳能充电控制器,通过 MPPT 功能可以最大化太阳能板的能量转换效率。
    - 工业和军事传感器:在复杂环境下需要可靠的电源管理。
    在使用时,建议注意以下几点:
    - 确保正确的外部电阻值(RPROG)以实现所需的充电电流。
    - 使用低 ESR 电容进行输入和输出电容的滤波。
    - 配置合适的散热措施,确保在高温环境下正常工作。

    兼容性和支持


    LTC4121 和 LTC4121-4.2 支持与其他标准电子元件和设备的兼容性。Linear Technology(现为 Analog Devices)提供了丰富的技术支持和文档资源,帮助用户快速解决问题和优化系统性能。

    常见问题与解决方案


    - Q: 如何正确配置 RPROG 来设置所需的充电电流?
    A: 参考数据手册中的公式计算 RPROG 的阻值,例如 RPROG = 3.01kΩ 可实现 400mA 充电电流。

    - Q: 什么情况下会出现充电中断?
    A: 当输入电压低于设定阈值或出现过温故障时,充电会自动停止。

    总结和推荐


    总体来看,LTC4121 和 LTC4121-4.2 是一款高效率、高可靠性的同步降压电池充电器,非常适合应用于宽输入电压范围和高效率要求的场景。其卓越的功能和广泛的适用性使其成为市场上非常有竞争力的产品。因此,我们强烈推荐这款产品给需要高效电池充电解决方案的设计者和制造商。

LTC4121IUD-4.2#PBF参数

参数
功能 -
最小工作供电电压 4.4V
最小输出电压 -
输出电流 400mA(Max)
最大工作供电电压 40V
电池类型 锂离子电池
故障保护 -
最大输出电压 4.2V
接口类型 -
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
