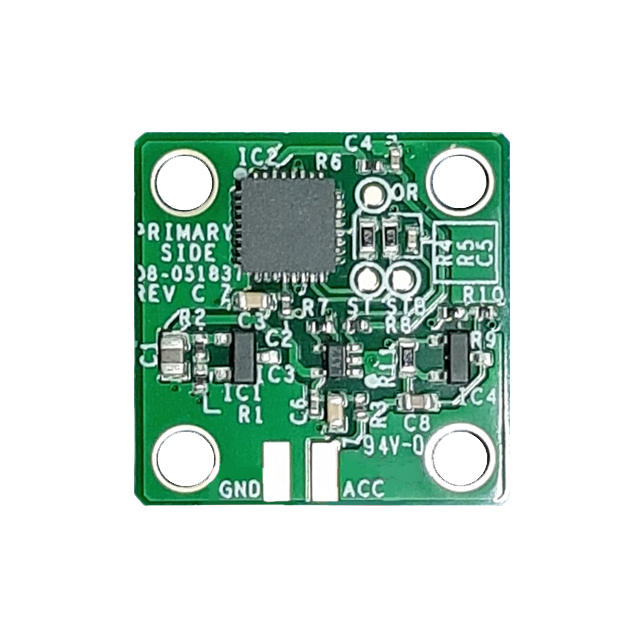

EVAL-CN0532-EBZ

产品分类: 振动传感器
厂牌: ANALOG DEVICES
产品描述: 40mV/g
供应商型号: 505-EVAL-CN0532-EBZ-ND
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 振动传感器 EVAL-CN0532-EBZ

EVAL-CN0532-EBZ概述

    # 高质量文章:ADXL1002 MEMS加速度计与IEPE接口电路

    产品简介


    本电路设计旨在提供一种基于微机电系统(MEMS)的加速度传感器解决方案,用于振动监测条件下的预测性维护(Condition-based Monitoring, CbM)。这种条件监测方法通过安装在设备上的传感器收集数据,以评估设备的状态并诊断潜在故障。ADXL1002 MEMS加速度计具备高带宽(高达10kHz以上)和超低噪声(小于100µg/√Hz),使其成为取代传统压电传感器的理想选择。这种新型传感器的输出为模拟信号或数字信号,可通过工业标准的集成式电子压电(IEPE)接口进行连接,简化了在条件监测系统中的应用。

    技术参数


    ADXL1002 MEMS加速度计
    - 噪声密度:25 µg/√Hz
    - 带宽:3 dB带宽为11 kHz,共振频率为21 kHz
    - 测量范围:±50 g线性范围内测量精度±0.1%
    - 电源电压:12 ± 2.5 V
    - 电流消耗:4 mA
    - 输出摆幅:±2 V
    - 温度范围:-40°C至+125°C
    支持的电气特性
    - 输入信号:模拟信号
    - 输出信号:模数转换后的数字信号或模拟信号
    - 数据传输:IEPE协议
    工作环境
    - 温度范围:-40°C至+125°C
    - 电源范围:10 V至30 V

    产品特点和优势


    - 高带宽:高达11 kHz,能够捕捉高频振动信号
    - 超低噪声:噪声密度仅为25 µg/√Hz,提高数据准确度
    - 高可靠性:长期内的稳定性和可靠性优于传统压电传感器
    - 易用性:与行业标准的IEPE接口兼容,便于集成到现有系统中
    - 成本效益:相比压电传感器,具有更高的性价比

    应用案例和使用建议


    应用案例
    ADXL1002 MEMS加速度计适用于多种振动监测应用,例如工厂自动化、航空航天、汽车测试等领域。本电路特别适合于需要高精度振动监测的工业环境,能够实时反馈设备状态并预警潜在故障。
    使用建议
    为了确保最佳性能,建议按照以下步骤进行设置:
    1. 焊接一个同轴或屏蔽电缆到印刷电路板(PCB)上。
    2. 将另一端连接到兼容IEPE接口的振动测量设备,如Siemens LMS SCADAS或National Instruments CompactDAQ。
    3. 设置振动测量设备的加速灵敏度(例如,40 mV/G)。
    4. 在必要时对传感器进行校准,以确保准确性。

    兼容性和支持


    ADXL1002 MEMS加速度计与兼容IEPE接口的标准振动测量设备兼容,方便集成到现有系统中。此外,供应商提供了完整的电路评价板(EVAL-CN0532-EBZ)、布局文件和材料清单(BOM),确保易于集成和维护。

    常见问题与解决方案


    1. 问题:输出信号不正常
    - 解决方案:检查电源电压和电流供应是否正确。
    2. 问题:温度敏感度过高
    - 解决方案:确保传感器处于适当的温度范围内,并进行温度补偿。
    3. 问题:信号完整性受损
    - 解决方案:检查信号路径是否有损坏或干扰,适当增加屏蔽层。

    总结和推荐


    综上所述,ADXL1002 MEMS加速度计结合IEPE接口电路设计为用户提供了一种高精度、低成本且易于集成的振动监测解决方案。其广泛的应用领域和高度的可靠性使其成为实现预测性维护的理想选择。推荐在需要高精度振动监测的工业环境中使用此解决方案。

EVAL-CN0532-EBZ参数

参数
灵敏度 40mV/g
零件状态 在售
包装方式 散装

EVAL-CN0532-EBZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
