1007158-1

产品分类: 振动传感器
厂牌: TE CONNECTIVITY
产品描述: Accelerometer 65mV/g Automotive 2-Pin
供应商型号: 10B-2748879-4
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 振动传感器 1007158-1

1007158-1概述

    电子元器件产品技术手册:通用型加速度传感器

    1. 产品简介


    产品类型:

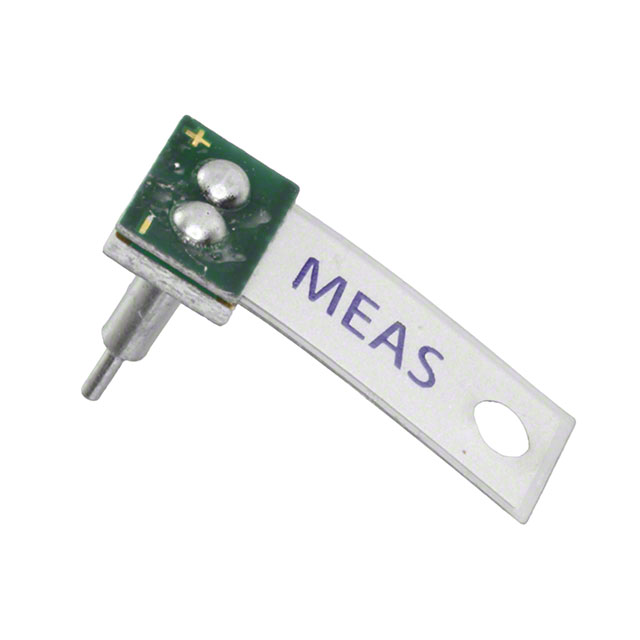

    本文介绍的是MEAS系列中的通用型加速度传感器——ACH-01。这款传感器主要应用于监控振动、冲击和加速度变化等场景。
    主要功能:
    ACH-01具有单轴测量能力,能输出高精度、低噪声的数据,适用于广泛的监测应用。
    应用领域:
    该传感器广泛用于汽车报警系统、电机振动监控、家用电器振动检测、设备运输损坏记录等多个领域。同时,它还可用作乐器拾音器,提供高保真的音效反馈。

    2. 技术参数


    主要技术规格:
    - 频率范围(±3 dB): 1.0 Hz 至 20 kHz
    - 动态范围: ±250 g
    - 分辨率(@ 100 Hz): 40 μg / Hz
    - 谐振频率: >35 kHz
    - 电阻抗输出: <30 Ω
    - 横轴灵敏度: <5%
    - 线性度: <0.1%
    - 工作温度: -40°C 至 +85°C
    - 存储温度: -40°C 至 +85°C
    - 最大冲击: 1000g
    - 供电电压: 3 V 至 40 V
    - 功耗: 2 μA (典型)
    - 重量: 3 克
    - 尺寸: 13 x 19 x 6 mm
    - 安装方式: 粘合剂安装

    3. 产品特点和优势


    - 宽频响应: 支持从1.0 Hz到20 kHz的频率范围,确保捕捉高频事件的能力。
    - 高性能价格比: 低成本且具备高灵敏度和低噪声特性,适合高频率事件的测量。
    - 耐久性强: 十分坚固,能够减少因振动导致的失效。
    - 低阻抗输出: 有助于简化用户接口设计。
    - 缓冲电子输出: 输出稳定可靠,适合多种接口配置。

    4. 应用案例和使用建议


    应用场景:
    - 在汽车报警系统中,可用于监测车辆受到的冲击。
    - 在家电领域,用于洗衣机失衡检测、洗碗机喷射臂运行状态监控等。
    - 在工业设备监控中,用于机器健康状况监测和设备振动分析。
    使用建议:
    - 考虑到设备工作的极端温度范围,建议在安装时选择合适的粘合剂以适应不同温度环境。
    - 对于需要长时间稳定工作的场合,建议定期检查传感器的工作状态以保证其准确性和可靠性。

    5. 兼容性和支持


    兼容性:
    - ACH-01传感器可以方便地与多种电子设备和系统集成,如数据采集卡和微控制器。
    - 提供标准电缆配置和连接器,方便用户灵活选择。
    支持服务:
    - 该产品由专业团队提供技术支持和售后保障。
    - 客户可以通过公司网站联系技术工程师获取更多帮助和定制服务。

    6. 常见问题与解决方案


    - 问题1:传感器输出信号不稳定
    - 解决方案: 检查传感器接地点是否可靠接地,避免信号干扰。

    - 问题2:传感器工作温度超出规定范围
    - 解决方案: 使用耐温材料固定传感器,确保其在正常工作范围内运行。

    7. 总结和推荐


    综合评价:
    - ACH-01是一款性价比高、性能稳定的通用型加速度传感器,适用于各种复杂的环境和应用场景。
    - 其高灵敏度和低噪声特性使其成为许多高端应用的理想选择。
    - 强烈推荐给需要高精度监测的用户。
    希望这篇技术手册可以帮助您更好地了解并使用MEAS的通用型加速度传感器ACH-01。如果您有任何疑问或需求,欢迎随时联系我们。

1007158-1参数

参数
灵敏度 -
长*宽*高 17.8mm*7mm*1.4mm
零件状态 在售
包装方式 盒装

1007158-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1007158-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 振动传感器 TE CONNECTIVITY 1007158-1 1007158-1数据手册

1007158-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
