LTC6804IG-1#3ZZTRPBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 11V 5.6V 55V I²C,SPI Battery Monitor 欠压,过压 多元化学 SSOP-48 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0

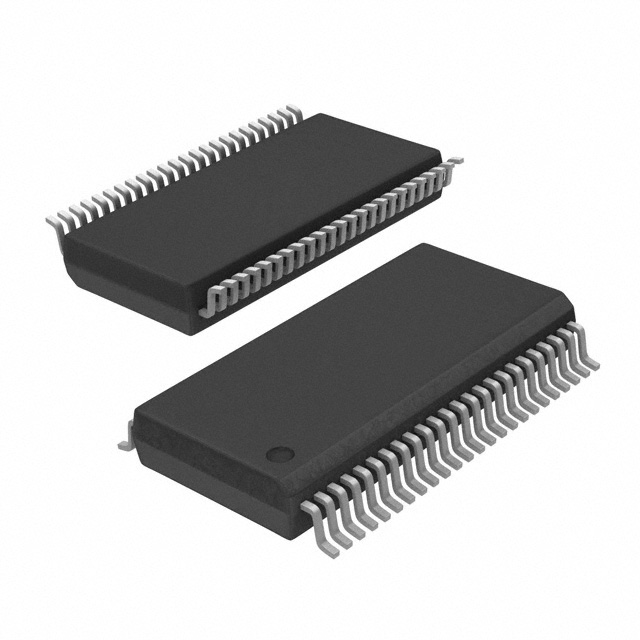

ANALOG DEVICES 电池管理芯片 LTC6804IG-1#3ZZTRPBF

LTC6804IG-1#3ZZTRPBF概述

    LTC6804-1/LTC6804-2 多电池监测芯片

    产品简介


    LTC6804-1/LTC6804-2 是一款第三代多电池堆栈监控器,能够测量多达12个串联电池单元的电压,总测量误差小于1.2mV。其测量范围为0V至5V,适用于大多数电池化学体系。所有12个电池单元的电压可以在290µs内捕获,较低的数据采集率可以选择以实现高噪声抑制。
    LTC6804-1 和 LTC6804-2 都具有isoSPI接口,支持高速、抗射频干扰的本地区域通信。LTC6804-1 支持多个设备通过菊链方式连接,只需一个主机处理器连接。而LTC6804-2 则通过并联方式连接到主机处理器,每个设备单独寻址。
    产品特性还包括每个单元的被动平衡功能、板载5V调节器、5个通用数字输入/输出(GPIO)引脚。在睡眠模式下,电流消耗降至4µA。LTC6804 可直接从电池供电,也可从隔离电源供电。

    技术参数


    - 电池单元测量精度:最大总测量误差为1.2mV。
    - 数据采集速度:所有电池单元可在290µs内测量完毕。
    - 总测量误差范围:在多种条件下测试,误差均在±0.75%以内。
    - 电压输入范围:C(n)到C(n – 1)的输入范围为-0.3V到8V。
    - 工作温度范围:LTC6804I:-40°C 至 85°C;LTC6804H:-40°C 至 125°C。
    - 供电电压:总供电电压V+至V–范围为75V。

    产品特点和优势


    LTC6804-1/LTC6804-2 在多电池监测应用中表现优异,主要优势如下:
    - 高精度:总测量误差小于1.2mV,适用于精确的电池管理系统。
    - 高速度:所有电池单元可在290µs内完成测量,适合快速响应需求。
    - 抗干扰:采用isoSPI接口,支持RF免疫通讯,降低电磁干扰风险。
    - 被动平衡:内置被动平衡功能,提高电池组整体性能和寿命。
    - 低功耗:在睡眠模式下仅需4µA电流消耗,延长系统运行时间。

    应用案例和使用建议


    LTC6804-1/LTC6804-2 广泛应用于电动和混合动力车辆、后备电池系统、电网储能系统及高功率便携设备等领域。例如,在电动汽车中,LTC6804可实时监测电池组状态,确保安全高效运行。
    使用建议:
    1. 确保正确的电池单元配置,以充分利用其高精度和快速测量能力。
    2. 注意isoSPI接口的正确连接和设置,以确保高速稳定的数据传输。
    3. 结合外部传感器(如温度探头)扩展辅助测量,提升系统的智能化程度。

    兼容性和支持


    LTC6804-1/LTC6804-2 与不同电池化学体系兼容,广泛应用于各类高精度电池管理系统。Linear Technology公司提供全面的技术支持,包括详细的开发文档、应用笔记及在线技术支持,帮助客户顺利集成和调试该产品。

    常见问题与解决方案


    - 问题:电池单元电压测量不准确。
    解决方法:检查isoSPI接口连接是否正确,重新校准设备。
    - 问题:系统功耗过高。
    解决方法:确认是否需要启用某些不必要的功能,进入睡眠模式减少功耗。
    - 问题:数据传输不稳定。
    解决方法:调整isoSPI接口的配置,增加硬件滤波以减少电磁干扰。

    总结和推荐


    综上所述,LTC6804-1/LTC6804-2 是一款功能强大、性能卓越的多电池监测芯片,特别适用于需要高精度和高可靠性的电池管理系统。其紧凑的封装和广泛的适用性使其成为各种工业和汽车应用的理想选择。我们强烈推荐使用该产品以实现高效的电池管理解决方案。

LTC6804IG-1#3ZZTRPBF参数

参数
最小工作供电电压 11V
功能 Battery Monitor
最大输出电压 5.6V
故障保护 欠压,过压
接口类型 I²C,SPI
输出电流 -
最大工作供电电压 55V
电池类型 多元化学
最小输出电压 -
13.1mm(Max)
5.6mm(Max)
1.85mm(Max)
通用封装 SSOP-48
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC6804IG-1#3ZZTRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6804IG-1#3ZZTRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC6804IG-1#3ZZTRPBF LTC6804IG-1#3ZZTRPBF数据手册

LTC6804IG-1#3ZZTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
