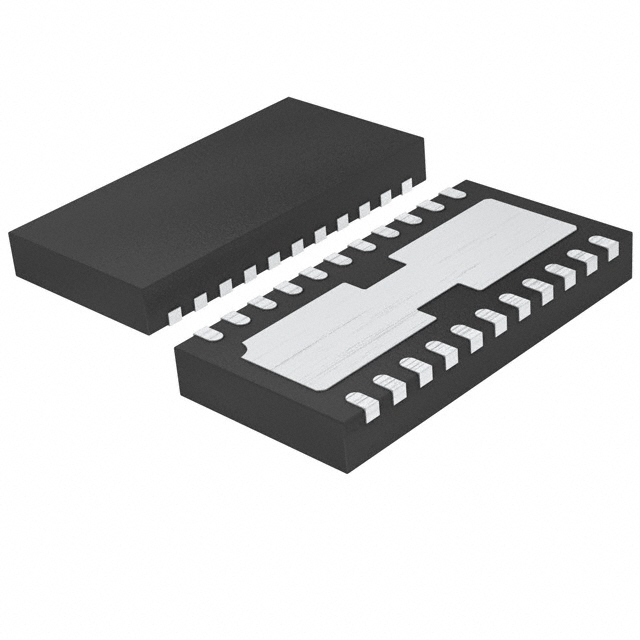

LTC4089EDJC#PBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 1.2A(Max) 4.066V 6V 4.2V 5.5V,36V USB USB Power Manager with High Voltage Switching Charger 锂离子电池 DFN 贴片安装 6mm(长度)*3mm(宽度)
供应商型号: 4027912
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 电池管理芯片 LTC4089EDJC#PBF

LTC4089EDJC#PBF概述


    产品简介


    产品类型:
    LTC4089 和 LTC4089-5 是由 Linear Technology(现为 Analog Devices, Inc. 的一部分)开发的高电压电池充电器及 USB 功率管理芯片。
    主要功能:
    - 用于管理 USB 设备的功率和高电压电源输入的锂电池充电。
    - 支持从 6V 到 36V 的高电压输入。
    - 能够自动调整充电电流以适应外部电源供应和负载条件。
    - 具有智能路径控制功能,在外部电源或 USB 电源不可用时提供低损耗路径。
    - 具有热反馈调节功能,确保在充电过程中不会因过热而损坏电池。
    应用领域:
    - 移动式 USB 设备(如 GPS 接收器、相机、MP3 播放器、PDA 等)
    - 平滑过渡不同电源源的设备(如锂离子电池、USB 电源和 6V 至 36V 外部供电)

    技术参数


    | 参数 | 规格 |

    | 工作电压范围(HVIN) | –0.3V to 40V |
    | 输入电流限制(USB 输入) | 4.35V ~ 5.5V |
    | 最大输入电流限制 | 2.4A |
    | 输出电压(LTC4089) | 3.45V ~ 4.85V |
    | 输出电压(LTC4089-5) | 4.6V ~ 5.15V |
    | 输入未锁定电压阈值(VUVLO) | 3.6V ~ 4.0V |
    | 最大输入电流限制(IIN(MAX)) | 2.4A |

    产品特点和优势


    - 高效的充电能力: LTC4089 可实现高达 95% 的充电效率,且最大充电电流可达 1.2A,适用于各种便携式设备。
    - 适应性强: 兼容 6V 到 36V 的高电压输入,支持多种外部电源输入。
    - 温度补偿: 集成 NTC 温度传感器输入,可监测并调节充电温度。
    - 小尺寸封装: 采用 22 引脚 DFN 封装,尺寸仅为 6mm × 3mm × 0.75mm,非常适合紧凑设计。
    - 灵活性: 提供两种型号 LTC4089 和 LTC4089-5,分别适用于不同输出电压需求的应用。

    应用案例和使用建议


    应用案例:
    LTC4089/LTC4089-5 常见于便携式 GPS 设备、相机和 MP3 播放器等小型设备。这些设备通常需要处理来自 USB 或外部电源的高电压输入,同时又要维持电池的正常充电。例如,对于一款 5V 便携式音箱,可以通过 LTC4089 来管理来自 USB 的充电电流,同时兼顾音响系统对电能的需求。
    使用建议:
    - 在高负载条件下,建议选择 LTC4089 以获得更高充电效率和更大的电流容量。
    - 使用 NTC 温度传感器来监控电池温度,防止过热。将 NTC 连接到 GND 可禁用温度保护功能。
    - 注意连接 HVOUT 与电池端(BAT),并确保正确的电压阈值设定,以防止过冲。

    兼容性和支持


    - 兼容性: LTC4089 与大多数标准的 2.5A USB 电源兼容,能够与市场上常见的适配器配合使用。
    - 支持: Linear Technology 提供详尽的技术文档和客户支持,帮助用户进行设计和调试。同时,通过其官方网站可以获取最新的软件更新和固件升级。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 充电效率低下 | 检查外部电源输入是否符合规格要求,确保电流不超过最大限制。|
    | 充电器故障 | 检查电路板连接是否正确,尤其是 BAT 和 HVOUT 的接线。 |
    | 系统过热 | 确保良好的散热措施,合理布局电路板,并使用适当的温控方法。|

    总结和推荐


    LTC4089 和 LTC4089-5 作为高性能的高电压电池充电器和 USB 功率管理解决方案,在多个应用领域展示了强大的功能和稳定性。它们具备高效能、灵活性和广泛的适用性,是各种便携式设备的理想选择。因此,强烈推荐使用 LTC4089/LTC4089-5,以提升产品的可靠性和用户体验。

LTC4089EDJC#PBF参数

参数
最小输出电压 4.066V
接口类型 USB
最大输出电压 4.2V
功能 USB Power Manager with High Voltage Switching Charger
输出电流 1.2A(Max)
最小工作供电电压 6V
故障保护 -
电池类型 锂离子电池
最大工作供电电压 5.5V,36V
长*宽*高 6mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装
