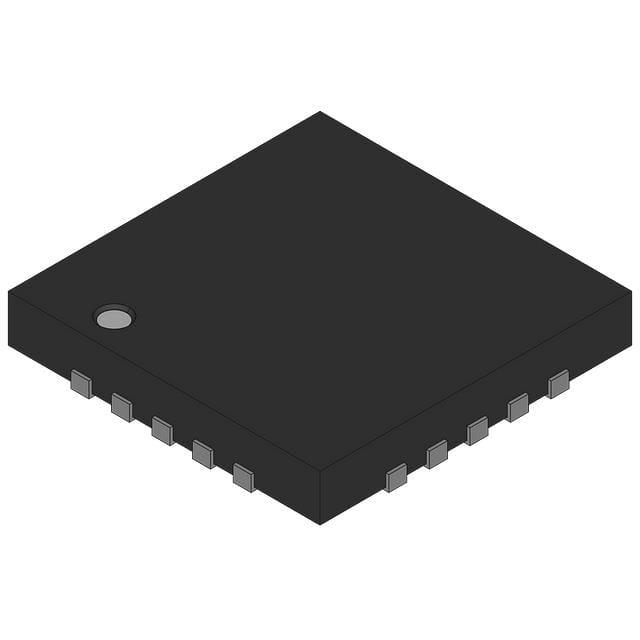

LTC3554EUD-1#PBF

产品分类: 电池管理芯片
厂牌: ANALOG DEVICES
产品描述: 400mA 2.7V 4.1V 5.5V Single-Cell Li-Ion/Polymer Battery 锂离子电池,锂聚合物电池 QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: LTC3554EUD-1#PBF
供应商: 期货订购
标准整包数: 1089
ANALOG DEVICES 电池管理芯片 LTC3554EUD-1#PBF

LTC3554EUD-1#PBF概述

    # LTC3554/LTC3554-1, LTC3554-2/LTC3554-3 产品技术手册

    产品简介


    LTC3554/LTC3554-1 和 LTC3554-2/LTC3554-3 是 Linear Technology(现为 Analog Devices)推出的高效能、低功耗电源管理集成电路系列,专为单节锂离子/聚合物电池供电的应用而设计。该系列产品集成了多种关键功能,如 PowerPath 管理器、内置理想二极管、双同步降压稳压器以及全面的充电器管理功能。这些产品特别适合 USB 电源管理,具有自动限制输入电流的能力,支持高达 100mA 或 500mA 的电流限制,以满足不同应用场景的需求。
    主要功能:
    - PowerPath™ 管理器,支持自动负载优先级分配。
    - 内置的理想二极管,电阻仅为 240mΩ。
    - 双高效率同步降压开关稳压器(200mA 输出)。
    - 全面的锂离子/聚合物电池充电管理功能,支持恒流和恒压充电模式。
    - 热调节功能,可根据温度调整充电电流。
    - 支持快速启动,即使在电池电量耗尽时也能正常工作。
    - 小巧封装:3mm × 3mm × 0.75mm 20 引脚 QFN 封装。
    应用领域:
    - USB 手持设备。
    - 锂离子/聚合物电池供电的便携式电子产品。
    - 健身电脑。
    - 低功耗医疗设备。

    技术参数


    输入特性
    | 参数 | 规格范围 | 单位 |
    |
    | 输入电压范围 | 4.35V 至 5.5V | V |
    | 最大输入电流限值 | 500mA | mA |
    输出特性
    | 参数 | 规格范围 | 单位 |
    |
    | 输出电压范围 | 3.8V ± 5% | V |
    | 输出电压精度 | ±1%
    | 负载调整率 | 0.01% / mA
    工作环境
    | 参数 | 规格范围 | 单位 |
    |
    | 工作温度范围 | -40°C 至 85°C | °C |
    | 存储温度范围 | -65°C 至 125°C | °C |
    | 结温最大值 | 110°C | °C |

    产品特点和优势


    特点
    - 无缝切换电源源: 自动在锂离子电池和 USB 之间切换。
    - 低功耗设计: 在所有输出开启的情况下,待机电流仅为 10μA。
    - 双降压稳压器: 每个通道可提供高达 200mA 的电流输出。
    - 内置热保护: 集成过温保护功能,确保长时间运行的安全性。
    优势
    - 集成度高: 一体化解决方案减少了外部元件数量,简化设计流程。
    - 节能高效: 高效率的开关稳压器和低功耗特性延长了电池续航时间。
    - 可靠性强: 多重保护机制,包括过压、欠压、过流保护,提高了系统的稳定性。

    应用案例和使用建议


    应用案例
    - 健身追踪器: 利用其高效率和低功耗的特点,为便携式健身设备提供稳定供电。
    - 便携医疗设备: 快速启动功能使得设备能够迅速响应紧急情况,确保医疗过程的顺利进行。
    使用建议
    - 优化散热: 在高温环境下使用时,建议增加外部散热片以降低内部结温。
    - 合理选择电阻: 根据具体需求选择合适的 RPROG 电阻值,以实现精确的充电电流控制。
    - 避免超负荷运行: 避免长时间超过最大额定电流运行,以免影响设备寿命。

    兼容性和支持


    兼容性
    - 该产品与市面上主流的 USB 标准接口兼容,适用于各类 USB 供电设备。
    - 支持多种外围电路配置,方便集成到现有系统中。
    支持服务
    - Linear Technology 提供详尽的技术文档和支持服务,帮助用户快速上手并解决实际问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源连接是否正确,确保输入电压在规定范围内。 |
    | 输出电压不稳定 | 检查外部电容和电感参数是否符合要求。 |
    | 设备发热严重 | 检查散热设计是否充分,必要时增加散热措施。 |

    总结和推荐


    综合评估
    LTC3554/LTC3554-1 和 LTC3554-2/LTC3554-3 是一款高度集成且性能优异的电源管理芯片,适用于各种低功耗、高性能的便携式设备。其出色的电源管理和充电控制功能,使其在市场上具备很强的竞争力。
    推荐理由
    - 高度集成化设计,显著减少外围元件数量。
    - 稳定可靠的性能表现,满足严苛的工作环境需求。
    - 广泛的应用场景支持,适用性强。
    结论:强烈推荐!
    如有任何疑问,请联系技术支持团队获取进一步帮助。

LTC3554EUD-1#PBF参数

参数
最大工作供电电压 5.5V
电池类型 锂离子电池,锂聚合物电池
接口类型 -
故障保护 -
最小工作供电电压 2.7V
功能 Single-Cell Li-Ion/Polymer Battery
最小输出电压 -
最大输出电压 4.1V
输出电流 400mA
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

LTC3554EUD-1#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC3554EUD-1#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电池管理芯片 ANALOG DEVICES LTC3554EUD-1#PBF LTC3554EUD-1#PBF数据手册
