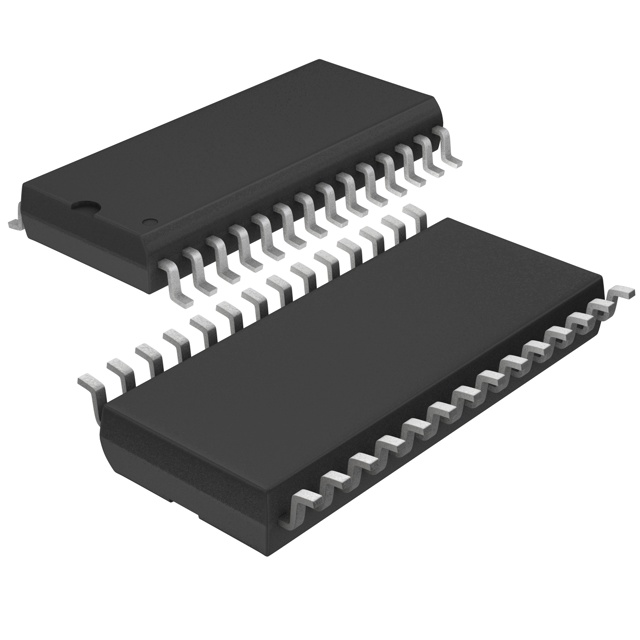

LTC1327CSW#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: CY-LTC1327CSW#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其他接口芯片 LTC1327CSW#PBF

LTC1327CSW#PBF概述


    产品简介


    LTC1327:一款低功耗EIA/TIA-562收发器
    LTC1327是一款低功耗三驱动器/五接收器EIA/TIA-562收发器,适用于笔记本电脑和平板电脑等便携式计算设备。此款收发器以其微功率特性和高可靠性,在多种电子设备中广泛应用。

    技术参数


    - 供电电压: 3.3V
    - 电源电流:
    - 正常工作模式下: 300µA
    - 关机模式下: 0.2µA
    - 输入电压范围:
    - 驱动器: –0.3V至(VCC + 0.3V)
    - 接收器: –25V至25V
    - 开关控制: –0.3V至(VCC + 0.3V)
    - 输出电压范围:
    - 驱动器: –25V至25V
    - 接收器: –0.3V至(VCC + 0.3V)
    - 数据传输速率: 最高可达120kbps
    - 负载能力: 1000pF//3kΩ
    - 静电保护: ±10kV ESD
    - 其他特性:
    - 支持三态输出,当关闭时呈高阻态
    - 支持±25V过压输入,不会强制电流回流到电源
    - 支持温度范围:商业级0°C至70°C,工业级–65°C至150°C

    产品特点和优势


    LTC1327的主要优势在于其极低的工作电流(正常工作模式下仅300µA),关机模式下的超低电流消耗(0.2µA)。此外,其高度集成的设计仅需四个0.1µF的电容器即可实现高效充电泵。LTC1327的过压保护和静电保护功能增强了其在极端环境下的可靠性和耐用性,使其成为许多便携式和工业应用的理想选择。

    应用案例和使用建议


    应用案例
    - 笔记本电脑: 用于处理笔记本电脑内部的信号传输。
    - 平板电脑: 实现快速而可靠的通信连接。
    - 手持设备: 适合任何需要低功耗、高效通信的便携式设备。
    使用建议
    - 确保所有未使用的引脚接地或连接到VCC以防止不必要的信号干扰。
    - 在设计电路时,考虑采用低阻抗的电容来保持充电泵的效率。
    - 使用外部电容器时,确保其有效串联电阻小于20Ω以维持最佳性能。

    兼容性和支持


    LTC1327与RS232标准兼容,可与多种标准接口轻松互连。制造商提供了详尽的技术文档和支持服务,确保客户能够充分利用这一高性能器件的所有潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否稳定,确认所有外部组件正确连接。 |
    | 输出信号异常 | 检查输入信号源和连接线是否有问题,确保所有配置参数正确无误。 |
    | 设备在高温度下表现不佳 | 确认是否处于规定的操作温度范围内,考虑添加散热措施以提高设备稳定性。 |

    总结和推荐


    总体而言,LTC1327是一款专为低功耗需求设计的高效能EIA/TIA-562收发器,非常适合在各种便携式和工业设备中使用。其卓越的性能、高可靠性和广泛的兼容性使其在市场上具有很强的竞争力。对于追求高效率和低功耗的设计者来说,LTC1327是一个值得推荐的选择。

LTC1327CSW#PBF参数

参数
长*宽*高 2mm(高度)
通用封装 SOIC-28
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LTC1327CSW#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1327CSW#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC1327CSW#PBF LTC1327CSW#PBF数据手册

LTC1327CSW#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.035 ¥ 67.6965
库存: 77
起订量: 15 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.69
直接购买
加入购物车
