LTC2845IUHF#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: LTC2845IUHF#PBF
供应商: 期货订购
标准整包数: 1040

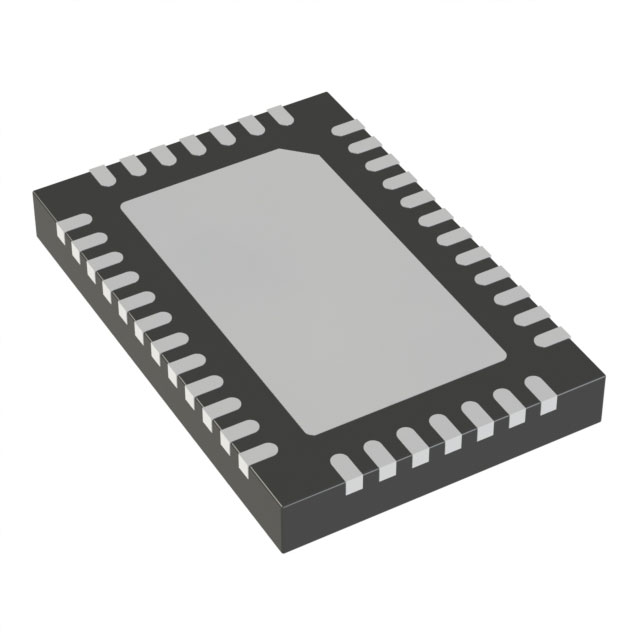

ANALOG DEVICES 其他接口芯片 LTC2845IUHF#PBF

LTC2845IUHF#PBF概述


    产品简介


    LTC2845:多协议串行收发器
    LTC2845是一款由Linear Technology Corporation制造的多功能串行接口收发器。它支持多种通信协议,如RS232、RS449、EIA530、EIA530-A、V.35、V.36及X.21,适用于多种电子设备的连接和通信需求。LTC2845的主要特点是软件可选协议配置,能够为不同应用场景提供灵活的选择。它特别适用于数据网络、CSU/DSU、数据路由器等领域。

    技术参数


    主要规格
    - 供电电压范围:
    - VCC: –0.3V 到 6.5V
    - VIN: –0.3V 到 6.5V
    - VEE: –10V 到 0.3V
    - VDD: –0.3V 到 10V
    - 工作温度范围:
    - LTC2845C: 0°C 到 70°C
    - LTC2845I: –40°C 到 85°C
    - 封装形式:
    - 36引脚窄体(0.209")SSOP
    - 38引脚(7mm x 5mm)QFN
    性能参数
    - 输入电压范围:
    - 发送器: –0.3V 到 (VCC + 0.3V)
    - 接收器: –18V 到 18V
    - 逻辑引脚: –0.3V 到 (VCC + 0.3V)
    - 输出电压范围:
    - 发送器: (VEE – 0.3V) 到 (VDD + 0.3V)
    - 接收器: –0.3V 到 (VIN + 0.3V)
    其他特性
    - 通信速率:
    - RS530, RS530-A, X.21模式下: 10kBd到10,000kBd
    - 电流消耗:
    - 在无负载条件下:
    - DCE模式: 2.7mA (V.28模式下)
    - DTE模式: <1mA
    - 在全负载条件下:
    - DCE模式: 110mA 到 150mA (V.28模式下)
    - DTE模式: <13.5mA
    - 热阻抗:
    - TJMAX: 125°C
    - θJA: 90°C/W (SSOP封装), 34°C/W (QFN封装)

    产品特点和优势


    LTC2845的主要优势在于其软件可选协议配置功能,使得用户可以根据具体的应用场景选择最合适的通信协议。同时,该芯片提供了广泛的通信速率支持,能够满足各种数据传输需求。其在多个通信协议上的支持以及灵活的供电选项也使其在各种环境下都能稳定工作。

    应用案例和使用建议


    LTC2845广泛应用于数据网络、CSU/DSU及数据路由器中。对于典型应用,如以太网交换机、路由器等设备,其高性能的串行接口能力能够显著提升系统整体的数据处理能力和可靠性。
    使用建议:
    1. 在设计电路时,请确保正确配置各通信协议的相关引脚设置。
    2. 考虑到通信速率要求,应选择合适的电容值以优化信号传输质量。
    3. 在高负载环境下,应注意散热问题,以避免芯片过热。

    兼容性和支持


    LTC2845与LTC2846和LTC2847组合使用时,可以形成一个完整的多功能串行接口端口。此外,供应商还提供了详细的用户手册和技术支持,以便于客户进行设计和调试。

    常见问题与解决方案


    问题1: 数据传输过程中出现错误。
    解决方案: 检查引脚配置和通信速率设置,确保所有相关参数正确无误。
    问题2: 设备无法正常启动。
    解决方案: 检查电源电压是否在规定范围内,确认所有必要的外围元件(如电容)已正确连接。
    问题3: 通信速率不达标。
    解决方案: 确认引脚配置是否正确,并检查通信线路是否有干扰。

    总结和推荐


    LTC2845凭借其多功能协议支持、宽泛的工作温度范围和出色的性能参数,成为一款非常值得推荐的多协议串行收发器。无论是对性能有严格要求的数据网络还是复杂的通信系统,LTC2845都能提供可靠的解决方案。强烈推荐给需要多功能通信接口的应用开发者和工程师们。

LTC2845IUHF#PBF参数

参数
通用封装 QFN-38
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC2845IUHF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC2845IUHF#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC2845IUHF#PBF LTC2845IUHF#PBF数据手册

LTC2845IUHF#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1040+ ¥ 121.7878
2080+ ¥ 118.6915
3120+ ¥ 115.5952
库存: 2000
起订量: 1040 增量: 52
交货地:
最小起订量为:1040
合计: ¥ 126659.31
