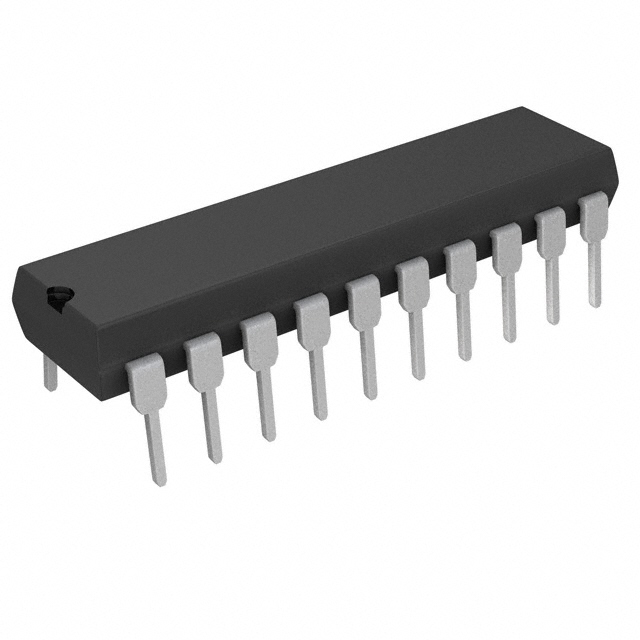

LTC1060ACN#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Active Filter Dual SW-CAP UNIV 4th Order 20kHz 20-Pin PDIP N Tube
供应商型号: CY-LTC1060ACN#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其他接口芯片 LTC1060ACN#PBF

LTC1060ACN#PBF概述


    产品简介


    LTC1060 通用双滤波构建模块
    LTC1060 是一款由 Linear Technology(现为 Analog Devices 的一部分)设计的高精度双滤波构建模块。该模块适用于多种频率范围内的低功耗滤波应用,特别适用于电信和通用模拟电路中。其核心功能包括带通滤波器、陷波滤波器以及跟踪滤波器的实现。该产品可广泛应用于电信滤波、信号处理等领域。

    技术参数


    - 电源电压范围:±2.37V 至 ±8V
    - 中心频率范围:f0 • Q ≤ 400kHz(模式 1)
    - 时钟频率与中心频率比值:
    - LTC1060A 模式 1(50:1,fCLK = 250kHz,Q = 10):50 ± 0.3%
    - LTC1060 模式 1(50:1,fCLK = 250kHz,Q = 10):50 ± 0.8%
    - LTC1060A 模式 1(100:1,fCLK = 500kHz,Q = 10):100 ± 0.3%
    - LTC1060 模式 1(100:1,fCLK = 500kHz,Q = 10):100 ± 0.8%
    - Q 准确度:
    - LTC1060A 模式 1(50:1 或 100:1,f0 = 5kHz,Q = 10):±0.5%
    - LTC1060 模式 1(50:1 或 100:1,f0 = 5kHz,Q = 10):±0.5%
    - 最大时钟频率:1.5 MHz
    - 功耗:3mA(最小),5mA(典型),8mA(最大)
    - 电源电流:12mA
    - 交扰抑制:70dB

    产品特点和优势


    - 高精度和稳定性:在 ±2.37V 至 ±8V 电源范围内提供稳定的滤波效果。
    - 低功耗:当使用单 5V 电源时,消耗功率仅 12mW。
    - 高动态范围:具备高达 88dB 的动态范围,适合高精度应用。
    - 宽温度范围:具有优秀的温度稳定性,适用于工业级和消费级产品。
    - 低交叉干扰:低至 70dB 的交扰抑制,确保信号纯净度。

    应用案例和使用建议


    应用案例:
    - 单 5V 电源,增益 1000 4阶带通滤波器:此配置常用于电信滤波和信号处理,如图所示。

    使用建议:
    - 当使用单电源时,确保 LSh 引脚连接到系统接地,并将 AGND 引脚偏置在 1/2 电源上,以避免信号失真。
    - 在高噪声环境下操作时,建议单独旁路供应引脚,以提高稳定性。

    兼容性和支持


    - 兼容性:LTC1060 可与 TTL 和 CMOS 逻辑电平兼容,便于与其他标准数字器件集成。
    - 支持:Analog Devices 提供详尽的技术文档和支持服务,涵盖广泛的电气特性和工作条件。

    常见问题与解决方案


    1. 问:在使用时钟频率超过 1MHz 时,如何保持滤波器的稳定性?
    答:推荐使用 T2L 级别的时钟信号,以确保高频下的滤波器性能。

    2. 问:在使用单 5V 电源时,如何确保滤波器的正常工作?
    答:将 AGND 引脚偏置在 1/2 电源上,并确保所有信号输入阻抗低于 5kΩ。

    总结和推荐


    总结:
    LTC1060 是一款高性能的双滤波构建模块,具备高精度、低功耗、高动态范围和宽温度范围等特性。它在多个领域内表现优异,特别是在需要精确信号处理的应用中表现出色。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在电信滤波和通用信号处理系统中采用 LTC1060。对于需要低功耗、高稳定性的应用场景,这款滤波器无疑是理想的选择。

LTC1060ACN#PBF参数

参数
长*宽*高 6.48mm(宽度)
通用封装 PDIP-20
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTC1060ACN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1060ACN#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC1060ACN#PBF LTC1060ACN#PBF数据手册

LTC1060ACN#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
