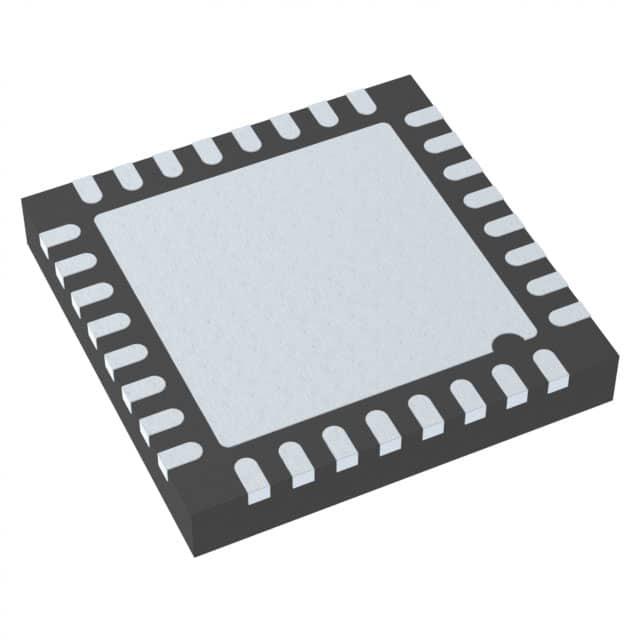

HMC882ALP5E

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Active Filter Single Low Pass 6.9GHz 32-Pin LFCSP EP Reel
供应商型号: 4034086
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 HMC882ALP5E

HMC882ALP5E概述


    产品简介


    HMC882A 调谐低通滤波器 是一款由Analog Devices生产的微波单片集成电路(MMIC)低通滤波器。它具有用户可选择的截止频率(f3dB),能够通过调整0到14V的模拟调谐电压来实现从3.95 GHz到6.9 GHz的宽频带频率范围调整。此款滤波器可以作为机械调谐设计的替代品,不仅体积更小且性能优异。它广泛应用于测试和测量设备、军用雷达、卫星通信、工业和医疗设备等领域。

    技术参数


    - 频率范围:0至6.9 GHz
    - 截止频率(f3dB):3.95至6.9 GHz
    - 阻带频率:≥20 dB @ 1.28 × f3dB GHz;≥35 dB 宽带抑制
    - 插入损耗:≤3 dB
    - 回波损耗:≥13 dB
    - 动态性能
    - 最大线性操作输入功率:10 dBm
    - 输入三阶交调点:41 dBm(PIN=20 dBm,双音)
    - 群延迟:0.4 ns
    - 幅值稳定时间:200 ns
    - 漂移率:0.3 MHz/°C
    - 残余相位噪声:-165 dBc/Hz @ 1 MHz偏移
    - 调谐电压:0至14 V
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-65°C至+150°C

    产品特点和优势


    HMC882A 在多个方面展现出其独特的优势:
    - 单芯片替代方案:无需机械调谐,减少了设备体积,提高了可靠性。
    - 高宽带抑制能力:≥35 dB 的宽频带抑制,确保了出色的信号净化效果。
    - 优秀的动态性能:具备低漂移率、高速群延迟响应等特性,适用于复杂环境下的高性能应用。
    - 集成度高:采用5 mm × 5 mm LFCSP封装,便于集成到各种电路板上。

    应用案例和使用建议


    典型应用场景
    HMC882A 可用于多种应用场景,如测试和测量设备、军用雷达系统及卫星通信系统等。例如,在测试和测量设备中,它可以被用来滤除干扰信号,提高信号纯净度;在军事雷达中,它的动态调整能力有助于提升系统的抗干扰性能。
    使用建议
    - 安装指南:参考提供的典型应用电路图,正确连接RFIN、RFOUT及VFCTL接口。
    - 散热管理:考虑到其最大工作温度范围为-40°C至+85°C,需注意良好的散热设计以确保长期稳定性。
    - 电容选择:选用100 pF系列电容以隔离直流信号,保证RF信号的纯净度。

    兼容性和支持


    HMC882A 支持与多数标准射频接口的连接,例如SMA连接器,这使得它易于与现有的系统集成。同时,Analog Devices提供了详尽的技术支持文档,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问:HMC882A的调谐电压范围是多少?
    - 答:HMC882A的调谐电压范围为0 V至14 V。
    2. 问:HMC882A的最大线性操作输入功率是多少?
    - 答:最大线性操作输入功率为10 dBm。
    3. 问:如何连接HMC882A的GND引脚?
    - 答:必须将GND引脚直接连接到接地平面,以确保最佳性能和可靠性。

    总结和推荐


    综上所述,HMC882A 是一款非常适合应用于高频信号处理领域的高性价比滤波器。它以其小巧的尺寸、卓越的性能以及广泛的适用性,成为许多复杂应用的理想选择。鉴于其强大的性能和灵活性,我们强烈推荐HMC882A作为高频信号处理系统的理想选择。

HMC882ALP5E参数

参数
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 袋装

HMC882ALP5E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC882ALP5E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES HMC882ALP5E HMC882ALP5E数据手册

HMC882ALP5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
