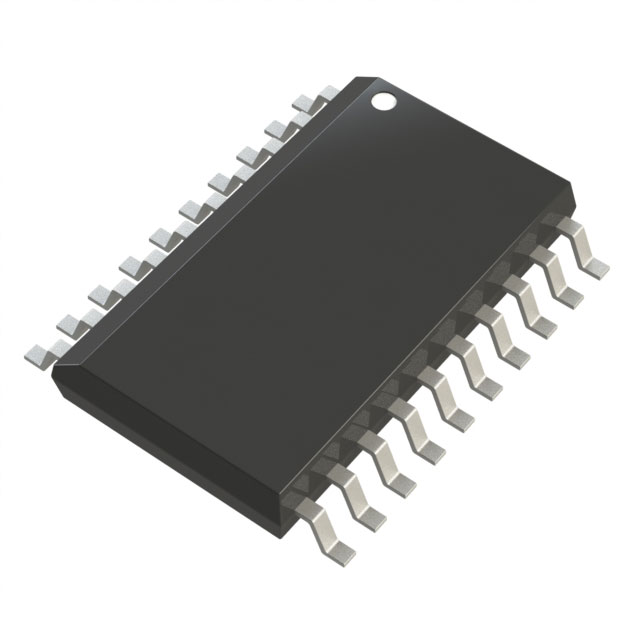

LTC1060CSW

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Active Filter Dual SW-CAP UNIV 4th Order 20kHz 20-Pin SOIC W
供应商型号: Y-LTC1060CSW
供应商: 期货订购
标准整包数: 3610
ANALOG DEVICES 其他接口芯片 LTC1060CSW

LTC1060CSW概述

    # LTC1060 Universal Dual Filter 技术手册

    产品简介


    LTC1060 是一款通用的双滤波器构建模块(Dual Filter Building Block),具有卓越的性能和广泛的适用性。它由两个高性能的开关电容滤波器组成,能够实现多种二阶滤波功能,包括低通、带通、高通、陷波及全通滤波。通过外部时钟输入或时钟与电阻比值的调整,可以灵活调节中心频率。最高可实现四阶全双曲函数(biquadratic)滤波器的功能,支持多种经典滤波配置,如巴特沃斯(Butterworth)、切比雪夫(Chebyshev)、贝塞尔(Bessel)和考尔(Cauer)滤波器。
    这款器件的工作电压范围广泛,支持单电源供电(单5V供电)或双电源供电(±2.37V 至 ±8V)。其在单5V供电下的功耗仅为12mW,在±5V供电下频率范围可扩展至30kHz,同时能够获得非常高的品质因子(Q值)。LTC1060 是基于Linear Technology公司改进的LTCMOS™ 硅栅工艺制造,确保了低偏置电压、高动态范围和卓越的温度稳定性。
    主要功能
    - 高精度滤波功能:保证±2.37V 和 ±5V 供电条件下的滤波性能。
    - 工作频率范围广:最高可达30kHz。
    - 功耗低且动态范围高:在±2.5V 供电下动态范围达到88dB。
    - 支持高Q值和高动态范围的带通、陷波滤波器。
    - 跟踪滤波器设计。
    - 电信级滤波应用。
    应用领域
    - 单5V供电下的中频滤波器。
    - 高Q值、高动态范围的带通和陷波滤波器。
    - 电信滤波器。
    - 跟踪滤波器。
    - 高增益、4阶带通滤波器。

    技术参数


    以下是LTC1060的技术规格和性能参数:
    | 参数 | 值 |

    | 中心频率范围 | 0.1Hz 至 16kHz |
    | 钟频率与中心频率比 | 50:1 或 100:1 |
    | 时钟频率误差 | ±0.3%(LTC1060A),±0.8%(LTC1060) |
    | Q值精度 | ±0.5% 至 ±5% |
    | 钟到中心频率温漂 | -10ppm/°C |
    | 静态功耗 | 2.5mA 至 8mA |
    | 最大钟频率 | 1.5MHz |
    | 输入偏置电压 | ±2mV 至 ±40mV |
    | 温度范围 | -40°C 至 85°C(标准);-55°C 至 125°C(扩展) |

    产品特点和优势


    LTC1060 的显著特点和优势包括:
    - 高精度和稳定性:提供高精度的滤波性能和严格的时钟频率误差控制。
    - 低功耗:在典型供电条件下仅消耗12mW的功率。
    - 广泛的工作环境:能够在-40°C 至 85°C范围内可靠运行,扩展型号可在-55°C 至 125°C范围内工作。
    - 高动态范围:在±5V供电下具有高达88dB的动态范围。
    - 多功能性:通过组合不同电阻值和时钟频率,可实现多种滤波器配置。
    - 易于集成:提供单片封装(Cerdip、PDIP、SOWide等),适合多种应用环境。

    应用案例和使用建议


    应用案例
    1. 单5V供电下的带通滤波器:适用于通信系统中需要中频滤波的应用。
    2. 高Q值滤波器:可用于音频处理中对特定频率信号进行增强。
    3. 跟踪滤波器:适合用于需要实时调整中心频率的场合。
    使用建议
    - 在单5V供电下使用时,确保时钟频率不超过500kHz,以避免Q值异常。
    - 调整电阻值和时钟频率以匹配所需滤波器的中心频率和Q值。
    - 注意接地回路的设计,确保AGND连接正确,以提升滤波器的性能。

    兼容性和支持


    LTC1060 提供了多种封装形式(Cerdip、PDIP、SOWide),便于集成到不同的电路设计中。此外,Linear Technology公司提供了全面的技术支持和售后服务,包括详细的参考设计文档和应用指南。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:滤波器输出信号不稳定
    - 原因:时钟信号不纯净或存在噪声。
    - 解决方法:使用更高质量的时钟源并添加滤波电路。

    2. 问题:功耗过高
    - 原因:未选择合适的供电电压。
    - 解决方法:尽量使用单5V供电,减少功耗。
    3. 问题:滤波效果不佳
    - 原因:滤波器配置不当。
    - 解决方法:重新计算所需的电阻值和时钟频率。

    总结和推荐


    LTC1060是一款高性能、多功能的滤波器芯片,非常适合各种中频和高精度滤波需求。其低功耗、高动态范围和广泛的温度适应性使其成为许多应用的理想选择。我们强烈推荐此产品用于需要高精度滤波和低功耗的场合,例如通信、音频处理和医疗设备等领域。总体而言,LTC1060是市场上同类产品中的佼佼者,值得信赖和推荐。

LTC1060CSW参数

参数
13.01mm(Max)
7.6mm(Max)
2.34mm(Max)
通用封装 SO-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC1060CSW厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
