LTC1562CG-2#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Active Filter Quad Continuous Time UNIV 8th Order 300kHz 20-Pin SSOP Tube
供应商型号: 4023413
供应商: 海外现货
标准整包数: 1

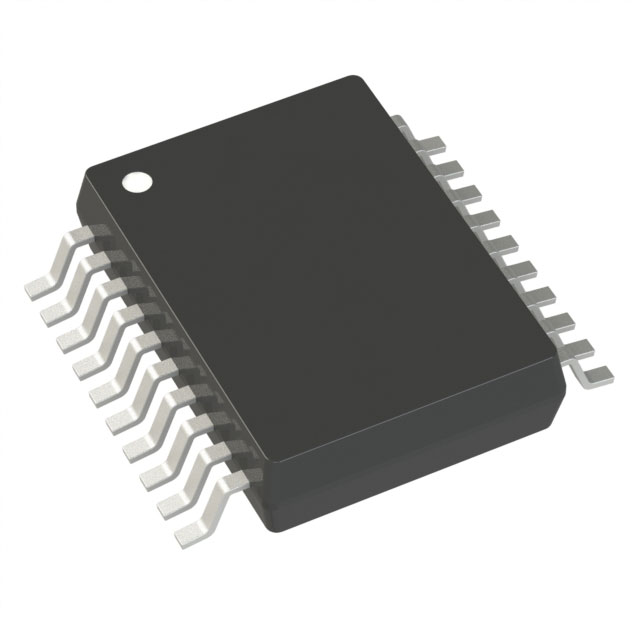

ANALOG DEVICES 其他接口芯片 LTC1562CG-2#PBF

LTC1562CG-2#PBF概述


    产品简介


    LTC1562-2 电子元器件:
    - 产品类型:连续时间滤波器
    - 主要功能:低噪声、低失真连续时间滤波器,提供低通、带通和高通响应。
    - 应用领域:适用于高分辨率系统(14位至18位)、抗混叠/重建滤波器、数据通信均衡、线性相位滤波、模拟操作如放大、求和及加权输入等。

    技术参数


    - 中心频率:20kHz 至 300kHz
    - 供电电压:单电源 5V 或双电源 ±5V
    - 典型信号噪声比:
    - 双 4 阶巴特沃斯低通滤波器,±5V 供电,99dB
    - 单 5V 供电,93dB
    - 电源电流:±5V,30mA;±2.375V,23.5mA
    - 输出摆幅:±5V,9.3Vp-p;±2.375V,4.6Vp-p
    - 总谐波失真:±5V 供电,20kHz,2.8Vp-p,-100dB
    - 频率误差:±0.5%
    - 低通通带增益:0 dB 至 +0.1 dB
    - 动态范围:最高可达 114dB(±5V 供电)

    产品特点和优势


    LTC1562-2 提供了卓越的低噪声和低失真性能。它具有四个独立的二阶滤波块,可以任意组合成八阶或四阶滤波器。通过外部电阻设置中心频率、Q 值和增益,使得滤波器配置灵活多样。此外,其高精度的中心频率误差(±0.5%)保证了稳定的性能。低通、带通、高通、全通、陷波及椭圆响应等功能使其适用于多种应用场合,例如高分辨率系统、抗混叠/重建滤波器及数据通信均衡器等。

    应用案例和使用建议


    应用场景:
    - 高分辨率系统:LTC1562-2 可用于需要高信噪比的应用,例如音频处理和传感器信号处理。
    - 抗混叠/重建滤波器:对于需要抗混叠滤波的应用,该器件能有效减少信号失真。
    - 数据通信:在数据通信中,LTC1562-2 可用于信号均衡,提高传输速率和稳定性。
    使用建议:
    - 在设计电路时,要确保信号源和负载阻抗与输出阻抗匹配,以获得最佳的滤波效果。
    - 使用时要特别注意模拟接地(AGND)的连接,推荐使用模拟接地平面来提高滤波性能。
    - 当需要进入“零功耗”关断模式时,确保 SHDN 引脚接地以正确启动滤波器。

    兼容性和支持


    - 兼容性:LTC1562-2 可以与其他电子元器件和设备良好兼容,特别适合与高分辨率系统、抗混叠/重建滤波器及数据通信模块搭配使用。
    - 支持:LTC Marketing 提供全面的技术支持和售后服务,包括定制滤波器设计软件 FilterCADTM 的免费提供。

    常见问题与解决方案


    - 问题1:如何设置滤波器的中心频率?
    - 解决方法:根据公式计算合适的外部电阻值,并选用标准的电阻型号。

    - 问题2:如何实现高通响应?
    - 解决方法:将外部阻抗 ZIN 替换为电容器 CIN。
    - 问题3:如何进行有效的模拟接地?
    - 解决方法:使用模拟接地平面并保持与数字接地的单点连接。

    总结和推荐


    LTC1562-2 是一款高性能的连续时间滤波器,具备出色的低噪声和低失真性能。其广泛的频率范围、高精度和丰富的功能使其成为众多应用的理想选择。无论是高分辨率系统还是抗混叠滤波,LTC1562-2 都能提供卓越的表现。我们强烈推荐使用这款产品,以确保您的设计具备最高的性能和可靠性。

LTC1562CG-2#PBF参数

参数
长*宽*高 7.5mm(长度)*2mm(高度)
通用封装 SSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC1562CG-2#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1562CG-2#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC1562CG-2#PBF LTC1562CG-2#PBF数据手册

LTC1562CG-2#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 205.0399
10+ ¥ 165.6797
66+ ¥ 159.2378
132+ ¥ 156.0232
264+ ¥ 152.8085
库存: 110
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 205.03
直接购买
