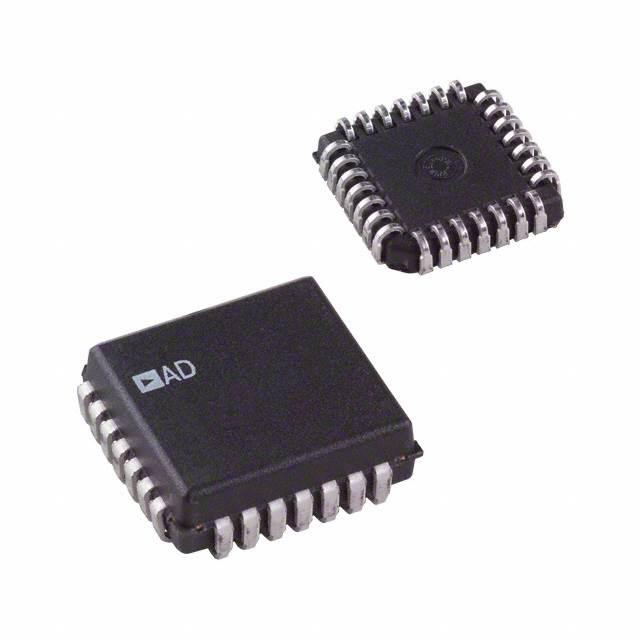

ADM5170JP

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Octal Transmitter RS-232/RS-423 28-Pin PLCC Tube
供应商型号: CY-ADM5170JP
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其他接口芯片 ADM5170JP

ADM5170JP概述

    ADM5170 RS-232/RS-423 Line Driver 技术手册

    产品简介


    ADM5170是一款八通道单端线驱动器,适用于最高可达116千比特每秒的数据通信系统。它支持EIA标准RS-232E和RS-423A以及CCITT V.10/X.26,广泛应用于高速通信、计算机输入输出端口外围设备、高速调制解调器、打印机等领域。通过选择不同的模式,ADM5170能够实现不同类型的信号电平转换。

    技术参数


    - 电源要求
    - VDD范围:9 V至15 V
    - VSS范围:-9 V至-15 V
    - 电流消耗
    - 禁用状态:IDD = 2 mA 至 4 mA (EN = 高)
    - 启用状态:IDD = 25 mA 至 36 mA (RL = ∞, EN = 0 V)
    - 禁用状态:ISS = -2 mA 至 -4 mA (EN = 高)
    - 启用状态:ISS = -23 mA 至 -36 mA (RL = ∞, EN = 0 V)
    - 数字输入
    - 输入逻辑高阈值:VINH = 2.0 V
    - 输入逻辑低阈值:VINL = 0.8 V
    - 输入钳位电压:VINK = -1.1 V 至 -1.8 V (IIN = -15 mA)
    - 输入高电平电流:IINH = 1 µA (VINH = 2.4 V)
    - 输入低电平电流:IINL = -1 µA (VINL = 0.4 V)
    - 输出
    - RS-423A 输出:当EN = 0.8 V, MS+ = MS– = 0 V时
    - 高电平输出电压:5.0 V 至 6.0 V
    - 低电平输出电压:-5.0 V 至 -6.0 V
    - RS-232 输出:当EN = 0.8 V, MS+ = VDD, MS– = VSS时
    - 高电平输出电压:7.0 V 至 7.6 V
    - 低电平输出电压:-7.0 V 至 -7.7 V

    产品特点和优势


    - 八通道集成设计
    - 支持多种通信标准
    - 可编程输出模式和输出电平
    - 基于先进的CMOS工艺,低功耗
    - 输出短路保护
    - 可通过外部电阻调整输出摆率

    应用案例和使用建议


    - 应用场景
    - ADM5170常用于计算机外设、打印机和高速调制解调器等场景。例如,可以通过RS-232接口连接到PC机以实现数据传输。
    - 使用建议
    - 为了确保最佳性能,建议根据具体应用选择合适的输出摆率(通过调节外部电阻RSRA)。此外,在设计电路时应注意匹配负载电阻以优化信号质量。

    兼容性和支持


    - ADM5170可与各种EIA标准兼容,特别是RS-232E和RS-423A。它提供了两种模式选择,使得用户可以根据需求灵活切换。制造商提供了详细的文档和技术支持,帮助用户正确安装和使用该器件。

    常见问题与解决方案


    - 问题1: 输出信号失真。
    - 解决方案: 调整输出摆率以减少信号失真。
    - 问题2: 输出电流过大。
    - 解决方案: 确保正确的负载电阻,避免输出过载。

    总结和推荐


    ADM5170是一款高性能的八通道RS-232/RS-423线驱动器,具有广泛的适用性和良好的可靠性。它支持多种通信标准,且可通过外部电阻调整输出摆率,使得其在不同应用场景下都表现优异。总体而言,这款器件在同类产品中表现出色,是值得推荐的选择。

ADM5170JP参数

参数
11.58mm(Max)
11.58mm(Max)
3.94mm(Max)
通用封装 LCC
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 管装
