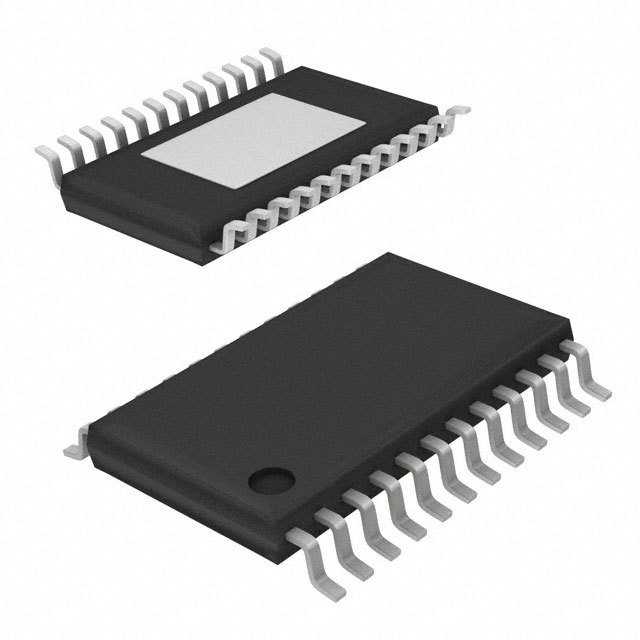

LT6301CFE#TRPBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-LT6301CFE#TRPBF
供应商: 期货订购
标准整包数: 2000
ANALOG DEVICES 其他接口芯片 LT6301CFE#TRPBF

LT6301CFE#TRPBF概述


    产品简介


    LT6301 是一款高性能的双通道、500mA输出电流的差分xDSL线驱动器,封装于28引脚的TSSOP封装内。这款放大器不仅能满足全速率下游ADSL线驱动器的所有要求,还具有增强型电源和低功耗调节特性。主要应用于高密度ADSL中心办公室线驱动器、高效ADSL、HDSL2和SHDSL线驱动器、缓冲器、测试设备放大器和电缆驱动器等领域。

    技术参数


    - 输出电流: ±500mA(最小)
    - 输出摆幅: ±11.1V (VS = ±12V, RL = 100Ω)
    - 增益带宽积: 200MHz
    - 转换率: 600V/μs
    - 电源电压: ±13.5V
    - 输入偏置电流: ±0.1µA至±4µA
    - 共模抑制比(CMRR): 74dB至83dB
    - 电源抑制比(PSRR): 74dB至88dB
    - 输出短路时长: 不限
    - 工作温度范围: -40°C至85°C

    产品特点和优势


    LT6301 的独特之处在于其高效率和强大的输出能力。它能够在±12V供电下提供500mA的输出电流,并且具备出色的低失真性能,在1MHz频率下可以达到-82dBc的THD+N。此外,通过外部电阻调节供电电流,用户可以优化功率损耗,从而提高能效。这种灵活性使得该芯片在多端口xDSL应用中表现出色,特别适合于需要高速传输和高可靠性通信的应用场合。

    应用案例和使用建议


    LT6301 在多种应用中均有卓越表现。例如,在xDSL线驱动器中,它能够为高速数据通信提供充足的电压摆幅,确保全速率ADSL应用中的正常工作。在多端口应用中,通过控制关断引脚(SHDN)来降低待机状态下的功耗,同时保持低于2Ω的输出阻抗,有助于实现系统级的功耗管理。
    为了最大化性能,建议用户根据实际应用需求调整外部电阻值,以优化电流设置。对于需要逻辑控制电流的应用,可以通过配置两个控制输入来选择不同的电流级别。例如,在传输数据期间可以选择较高电流,而在接收信号期间则切换到较低电流模式。

    兼容性和支持


    LT6301 设计为与广泛使用的系统兼容。它提供了多种工作模式选项,可通过DSP控制器进行逻辑控制。如果需要进一步的技术支持,Linear Technology Corporation(现为Analog Devices的一部分)会提供详尽的应用指南和客户支持。

    常见问题与解决方案


    1. 问:如何正确设置LT6301的关断电流?
    答:通过连接外部电阻(RBIAS)并调节其值来设定电流。例如,将RBIAS连接在SHDN引脚和V+之间,或者将RBIAS连接在SHDNREF引脚和地之间,可以有效地控制电流。建议参考数据表中的设计方程进行计算。
    2. 问:在高温环境下如何保证稳定性?
    答:尽管该器件的额定工作温度范围是-40°C至85°C,但长期在高温环境下可能会影响性能。可以通过添加散热片或采用更好的热管理策略来确保稳定性。对于特殊温度要求的应用,用户可以咨询厂商获取额外的支持。
    3. 问:如何处理电压摆幅限制?
    答:为了在不同供电电压下获得最佳性能,用户应该遵循数据表中的指导,适当调整外部电阻和其他元件值。通常情况下,通过使用适当的外围元件,可以在指定的工作范围内获得满意的电压摆幅。

    总结和推荐


    总体而言,LT6301 是一款非常出色的高性能差分xDSL线驱动器。它的高输出电流、低失真和快速响应使其成为高速数据通信应用的理想选择。虽然设置过程较为复杂,但通过合理的设计和调整,用户可以获得显著的性能提升。因此,对于需要高效、高速、可靠的数据通信应用来说,强烈推荐使用LT6301。

LT6301CFE#TRPBF参数

参数
长*宽*高 1.2mm(高度)
通用封装 TSSOP-28
安装方式 贴片安装
零件状态 在售
