LT1139ACN#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: Q-LT1139ACN#PBF
供应商: 期货订购
标准整包数: 75
ANALOG DEVICES 其他接口芯片 LT1139ACN#PBF

LT1139ACN#PBF概述

    LT1130A/LT1140A Series: Advanced Low Power RS232 Drivers/Receivers

    产品简介


    LT1130A/LT1140A 系列是高性能低功耗 RS232 驱动器/接收器,适用于需要高速、高可靠性的应用。该系列器件采用先进的双极型工艺技术制造,具有高ESD保护能力(可达±10kV)和卓越的抗干扰能力。这些驱动器和接收器广泛应用于工业自动化、通信系统及医疗设备等领域。

    技术参数


    - 供电电压范围:
    - VCC: 5V
    - V+: 13.2V
    - V– (仅 LT1133A、LT1137A 和 LT1141A): -13.2V
    - 输入电压范围:
    - 司机: V– 至 V+
    - 接收器: -30V 至 30V
    - 开关控制: -0.3V 至 12V
    - 输出电压范围:
    - 司机: -30V 至 30V
    - 接收器: -0.3V 至 (VCC + 0.3V)
    - 短路持续时间:
    - V+: 最多 30 秒
    - V–: 最多 30 秒
    - 司机输出: 无限制
    - 接收器输出: 无限制
    - 工作温度范围:
    - 工业级: -40°C 至 85°C
    - 商用级: 0°C 至 70°C
    - 存储温度范围: -65°C 至 150°C

    产品特点和优势


    - 低功耗:1μA 的待机电流,120kBaud 操作下电流仅为 12mA。
    - 超大工作电压范围:能够处理 ±30V 的输入信号而不损坏。
    - 高ESD保护:可承受高达 ±10kV 的静电放电。
    - 抗噪能力强:具备卓越的噪声抑制能力,确保稳定可靠的信号传输。
    - 灵活性高:提供多种型号选择,满足不同应用场景需求。
    - 高集成度:采用小型化封装设计,节省PCB空间。

    应用案例和使用建议


    这些驱动器/接收器可以广泛应用于需要高性能 RS232 通信的场景,例如:
    - 工业控制系统:通过远程监控和控制机械设备。
    - 医疗设备:确保数据通信的稳定性和可靠性。
    - 通信设备:提高数据传输速度和稳定性。
    使用建议:
    - 在使用过程中,注意适当添加外部电容(如 0.1µF 和 0.2µF)以增强系统的稳定性。
    - 在设计电路时,要确保正确的电源旁路和接地设计,以避免低输出驱动水平和异常的充电泵操作。

    兼容性和支持


    - 兼容性:这些器件与市场上常见的 RS232 通信设备兼容。
    - 支持:Linear Technology 提供全面的技术支持,包括详细的参考设计和测试报告,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查电路的电源旁路设计,并确认所有连接点正确无误。
    - 问题: 输入电压超出范围。
    - 解决方案: 使用适当的稳压器来保持输入电压在规定范围内。
    - 问题: 设备在关闭状态下仍有微小电流。
    - 解决方案: 确保所有开关控制线正确设置,避免电源在待机状态下的意外泄漏。

    总结和推荐


    LT1130A/LT1140A 系列 RS232 驱动器/接收器凭借其低功耗、高ESD保护和强大的抗干扰能力,在多个应用领域展现出显著的优势。该系列具有广泛的温度适应能力和灵活的操作模式控制,非常适合要求高可靠性和高性能的应用场合。因此,我们强烈推荐使用 LT1130A/LT1140A 系列产品。

LT1139ACN#PBF参数

参数

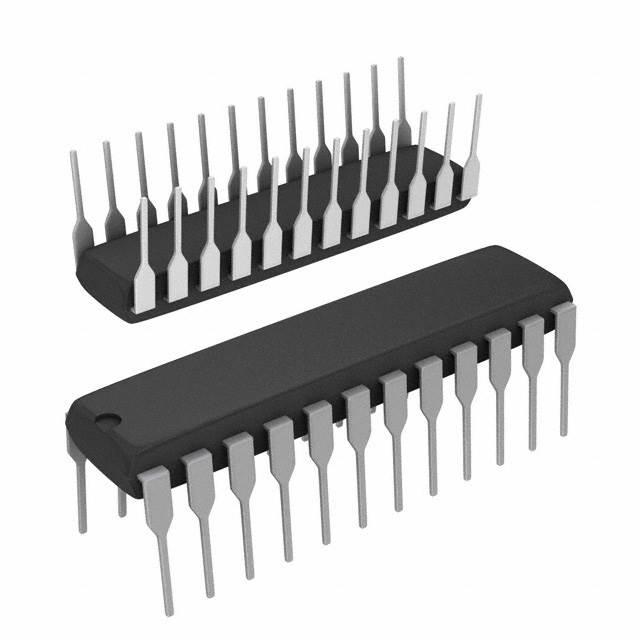

通用封装 PDIP-24
安装方式 通孔安装
零件状态 在售
包装方式 管装

LT1139ACN#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1139ACN#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LT1139ACN#PBF LT1139ACN#PBF数据手册

LT1139ACN#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
