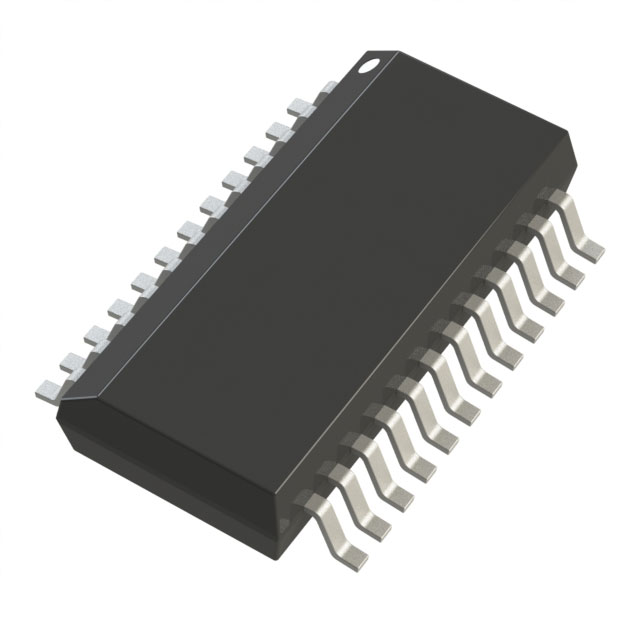

LTC4306CGN#TRPBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Bus Multiplexer Serial Interface 24-Pin SSOP N T/R
供应商型号: 4025950
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他接口芯片 LTC4306CGN#TRPBF

LTC4306CGN#TRPBF概述


    产品简介


    LTC4306 4通道2线总线多路复用器
    LTC4306是一款具有电容隔离功能的4通道、双线总线多路复用器。通过软件控制,它可以将上游的双线总线连接到所需的任意下游总线组合。每个通道可以独立拉高到2.2V至5.5V的供电电压,而不依赖于LTC4306的供电电压。下游通道还提供ALERT1至ALERT4输入用于故障报告。

    技术参数


    - 供电电压范围:-0.3V至7V
    - 输入电压范围:-0.3V至7V(包括ADR0、ADR1、ADR2、ENABLE、ALERT1至ALERT4)
    - 输出电压范围:-0.3V至7V(包括ALERT、READY)
    - 供电电流:最大10mA(包括SDAIN、SCLIN、SCL1-4、SDA1-4、GPIO1-2、ALERT、READY)
    - 工作温度范围:
    - LTC4306C:0°C至70°C
    - LTC4306I:-40°C至85°C
    - 存储温度范围:
    - SSOP:-65°C至150°C
    - QFN:-65°C至125°C
    - 引脚温度(焊接,10秒):
    - SSOP:300°C

    产品特点和优势


    1. 四级地址分配:通过三个地址引脚可提供27个不同的地址,实现灵活的设备管理和配置。
    2. 双向缓冲器:能够在SDA和SCL线上增加扇出能力,支持更高的负载驱动。
    3. 电平转换:支持5V/3.3V电平转换,兼容不同电压等级的设备。
    4. 故障报警:ALERT输入可提供故障报告,及时通知主机控制器。
    5. 防反相污染:在板卡插入或移除时保护SDA和SCL免受污染。

    应用案例和使用建议


    典型应用案例:适用于多种工业控制系统和嵌入式系统,特别是在需要长距离通信且要求低功耗的应用场合。例如,在一个复杂的通信网络中,LTC4306可以作为多个设备之间的桥梁,使得这些设备可以在同一总线上共存。
    使用建议:
    - 确保所有引脚正确连接,尤其是电源引脚(VCC和GND)要接好旁路电容以确保最佳性能。
    - 在启用或禁用设备时,通过ENABLE引脚进行控制,以确保设备能正确复位到默认状态。
    - 对于不需要的功能引脚,如ALERT1至ALERT4,可以将其连接到VCC以避免不必要的干扰。

    兼容性和支持


    LTC4306兼容I2C和SMBus标准,适用于各种类型的双线总线通信。制造商提供了详细的文档和支持服务,包括在线资源和技术支持,以帮助用户更好地理解和使用该设备。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    解决办法:检查VCC和GND连接是否正确,确认旁路电容值是否符合要求(至少0.01μF)。同时检查ENABLE引脚是否已正确配置。
    2. 问题:设备出现故障报警。
    解决办法:查看ALERT输入状态,如果发现某一通道的ALERT输入为低电平,则检查该通道的硬件连接是否有问题。同时检查ALERT信号是否已正确拉高。

    总结和推荐


    LTC4306是一款高性能、多功能的4通道2线总线多路复用器,特别适合用于需要电容隔离和故障报警功能的应用场景。其强大的电平转换能力和广泛的温度范围使其成为工业控制和嵌入式系统的理想选择。我们强烈推荐使用这款产品,因为它具备出色的可靠性和稳定性,能够满足大部分应用需求。

LTC4306CGN#TRPBF参数

参数
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTC4306CGN#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
