HMC892ALP5E

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Active Filter Single Band Pass 6.25GHz 32-Pin LFCSP EP T/R
供应商型号: 4016293
供应商: 海外现货
标准整包数: 1

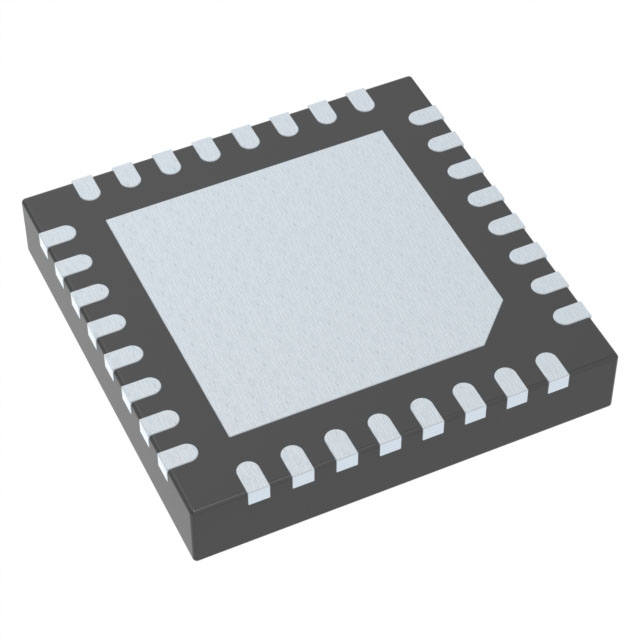

ANALOG DEVICES 其他接口芯片 HMC892ALP5E

HMC892ALP5E概述

    HMC892ALP5E Tunable Band-Pass Filter 技术手册解析

    1. 产品简介


    HMC892ALP5E 是一款由 Analog Devices 生产的可调带通滤波器,工作频率范围为 3.45 GHz 至 6.25 GHz。它可以通过调整控制电压来选择不同的通带频率。这款滤波器适用于各种高性能通信系统,包括测试测量设备、军事雷达、电子战和医疗设备等。

    2. 技术参数


    以下是 HMC892ALP5E 的关键技术参数:
    - 工作频率范围: 3.45 GHz 到 6.25 GHz
    - 中心频率: 可调至 3.45 GHz 至 6.25 GHz(通过 0 V 到 14 V 的调谐电压)
    - 3 dB 带宽: 大约 8.7%
    - 20 dB 带宽: 大约 23.8%
    - 插入损耗: 最大 9.5 dB
    - 回波损耗: 9.6 dB
    - 最大输入功率: 10 dBm
    - 三阶截断点 (IP3): 32 dBm(每个音符 20 dBm 输入功率)
    - 群延迟: 1.55 ns
    - 相位灵敏度: 3.5 弧度/伏
    - 幅度稳定时间: 200 ns
    - 残余相位噪声: 1 MHz 偏移时为 -165 dBc/Hz

    3. 产品特点和优势


    HMC892ALP5E 拥有以下独特功能和优势:
    - 优秀的宽带抑制: 至少 30 dB
    - 微振动灵敏度低: 因为采用了单片设计
    - 小尺寸封装: 采用 32 引脚 5 mm x 5 mm LFCSP 封装
    - 动态可调性: 可以实时调整带通频率,适用于高级通讯应用
    - 易于替代传统机械调谐设计: 具有高度灵活性

    4. 应用案例和使用建议


    根据技术手册的应用部分,HMC892ALP5E 在以下几个方面具有广泛的应用:
    - 测试和测量设备: 如信号发生器和频谱分析仪
    - 军事雷达和电子战系统: 需要高性能、高稳定性的滤波器
    - 卫星通信系统: 能够处理广泛的频段
    - 工业和医疗设备: 高精度的滤波需求
    使用建议:
    - 在实际应用中,可以通过调整 VFCTL 和 VBWCTL 来实现不同的频率响应,达到理想的滤波效果。
    - 确保在应用电路中正确连接所有外部电容和接地,以获得最佳性能。

    5. 兼容性和支持


    - 兼容性: HMC892ALP5E 支持常见的 SMA 连接器,可以与标准的射频设备无缝对接。
    - 支持: Analog Devices 提供详尽的技术文档和支持服务,用户可以从其官网获取最新的驱动程序、手册和其他资源。

    6. 常见问题与解决方案


    - 问题: 设备不能正常工作,插入损耗过大。
    - 解决方案: 检查连接是否正确,确保所有接口都已接地,重新检查频率设置是否正确。

    - 问题: 相位噪声过高。
    - 解决方案: 确认滤波器的工作环境是否符合规定温度范围,调整控制电压以优化相位噪声。

    7. 总结和推荐


    HMC892ALP5E 是一款高性能的可调带通滤波器,具有卓越的宽带抑制能力和优秀的动态性能。它的紧凑封装使其适用于空间受限的应用场合,如航空、国防和高端通信设备。鉴于其强大的功能和广泛的适用性,我们强烈推荐使用 HMC892ALP5E 作为高性能滤波解决方案。

HMC892ALP5E参数

参数
长*宽*高 5mm*5mm*750μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,袋装

HMC892ALP5E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC892ALP5E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES HMC892ALP5E HMC892ALP5E数据手册

HMC892ALP5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
