LT1137AISW#TRPBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: LT1137AISW#TRPBF
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 其他接口芯片 LT1137AISW#TRPBF

LT1137AISW#TRPBF概述


    产品简介


    LT1130A/LT1140A系列 是一款高级低功耗5V RS232驱动器/接收器,专为需要高效能和高可靠性的应用而设计。这些器件特别适用于工业控制、通信系统和各种需要可靠数据传输的应用场合。它们支持标准的RS232协议,并且可以通过小容量电容器实现紧凑的设计。

    技术参数


    - 供电电压:
    - VCC: 5V, 12V, -12V
    - V+: 8.6V
    - V-: -7.8V
    - 输入电压:
    - 驱动器: V- 到 V+
    - 接收器: -30V 到 30V
    - ON/OFF 引脚: -0.3V 到 12V
    - DRIVER DISABLE 引脚: -0.3V 到 (VCC + 0.3V)
    - 输出电压:
    - 驱动器: -30V 到 30V
    - 接收器: -0.3V 到 (VCC + 0.3V)
    - 电源电流:
    - 关断状态: 1µA
    - 供电电流 (典型值):
    - LT1130A, LT1131A, LT1132A, LT1133A, LT1134A, LT1136A, LT1138A: 15mA
    - LT1135A, LT1140A, LT1141A: 8mA
    - LT1137A: 12mA
    - LT1139A: 8mA
    - 操作频率:
    - 120 kbps(RL = 3kΩ, CL = 2500pF)
    - 250 kbps(RL = 3kΩ, CL = 1000pF)
    - 其他规格:
    - 支持的外部组件: 0.1μF, 0.2μF 陶瓷电容
    - 操作温度范围: -40°C 至 85°C

    产品特点和优势


    - 高性能:支持高达250kbps的数据传输速率,适用于高速数据传输应用。
    - 耐用设计:采用坚固的双极型工艺,绝对无闩锁风险,确保长期可靠运行。
    - ESD保护:能够承受多次±10kV的静电放电冲击,提高了设备的可靠性。
    - 超低功耗:关断状态下的功耗仅为1µA,有助于延长电池寿命或减少系统功耗。
    - 灵活的操作模式:通过DRIVER DISABLE和ON/OFF引脚可以方便地控制设备的工作模式。

    应用案例和使用建议


    - 应用案例:LT1130A/LT1140A系列广泛应用于工厂自动化控制系统、远程数据通信等领域。例如,在一个工业环境中,该芯片可用于监测和控制生产线上的关键参数。

    - 使用建议:
    - 在进行电路布局时,需注意使用合适的陶瓷电容进行去耦处理,以确保稳定可靠的性能。
    - 考虑到芯片对静电放电敏感,建议使用防静电手套操作和放置设备。
    - 选择合适的驱动器/接收器数量,根据具体应用需求选择具有适当配置的产品型号。

    兼容性和支持


    - 兼容性:该系列产品与市场上主流的RS232接口设备兼容。
    - 支持信息:制造商提供全面的技术支持和售后服务,包括详细的安装指南、应用笔记和技术支持热线。

    常见问题与解决方案


    - Q: 如何判断设备是否处于关断状态?
    - A: 观察功率电流,如果读数接近1µA,则说明设备处于关断状态。

    - Q: 如何设置DRIVER DISABLE引脚?
    - A: 将DRIVER DISABLE引脚置为高电平,将关闭所有驱动器并使其进入高阻态;将其置为低电平,则开启驱动器。

    总结和推荐


    LT1130A/LT1140A系列 是一款高性能、高可靠性的5V RS232驱动器/接收器,具备卓越的低功耗特性和强大的ESD保护能力。它在多种应用场景下表现出色,特别是在需要高可靠性和低功耗的工业控制和数据通信领域。因此,强烈推荐使用这一系列的产品。

LT1137AISW#TRPBF参数

参数
长*宽*高 2mm(高度)

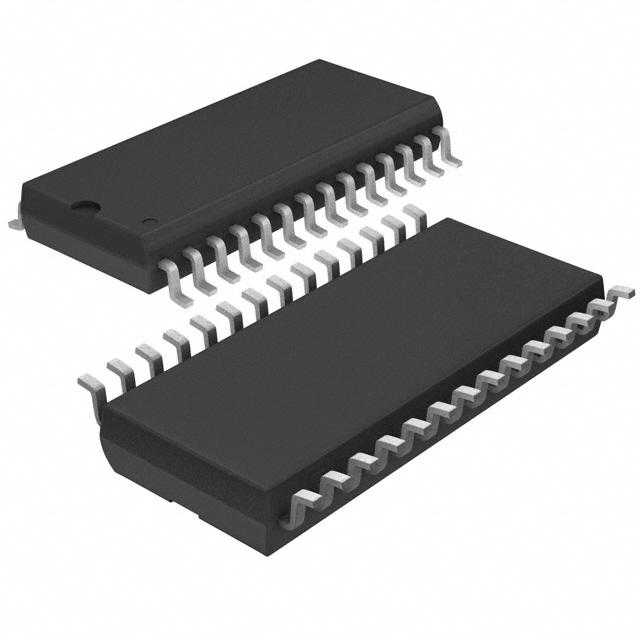

通用封装 SOIC-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT1137AISW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1137AISW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LT1137AISW#TRPBF LT1137AISW#TRPBF数据手册

LT1137AISW#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 74.4344
2000+ ¥ 72.542
3000+ ¥ 70.6496
库存: 4000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 74434.4
