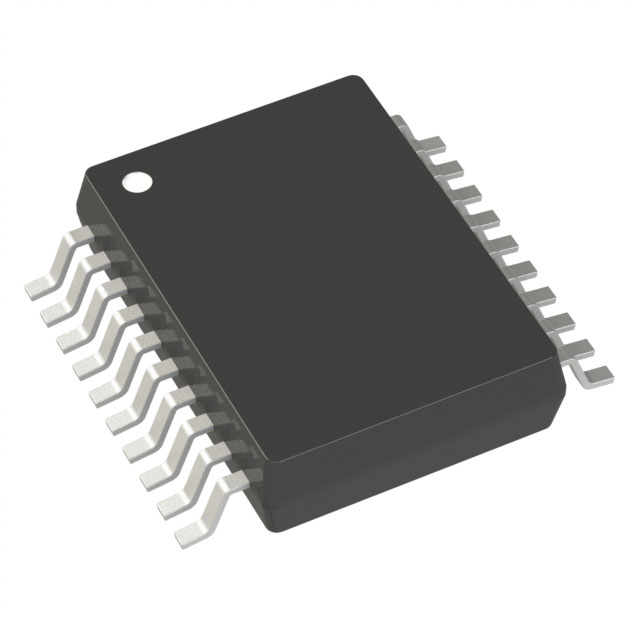

LTC1384IG#PBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述: Dual Transmitter/Receiver RS-232 20-Pin SSOP Tube
供应商型号: LTC1384IG#PBF
供应商: 期货订购
标准整包数: 1056
ANALOG DEVICES 其他接口芯片 LTC1384IG#PBF

LTC1384IG#PBF概述

    LTC1384 Ultra-Low Power RS232 Transceiver

    1. 产品简介


    LTC1384是一款超低功耗的双驱动器/双接收器RS232收发器,由单个5V电源供电。该芯片集成了电荷泵功能,仅需要四个小型的0.1μF电容来实现电荷存储。LTC1384的工作模式有两种:正常模式和关断模式。在正常模式下,静态电流仅为220μA;而在关断模式下,电流降低至35μA,并且保持两个接收器处于激活状态。此外,该芯片可以承受高达±10kV的静电放电(ESD),使其在各种工业环境中表现出色。

    2. 技术参数


    - 工作电压: 5V
    - 关断电流: 35μA(两种接收器均保持激活)
    - 关断温度范围: –40°C到85°C
    - 输出过电压能力: ±25V(无损坏)
    - 最大数据速率: 120kbaud
    - 静电放电保护: ±10kV
    - 外部电容: 0.1μF
    - 输入电压范围: 驱动器:–0.3V到VCC + 0.3V;接收器:–25V到25V
    - 输出电压范围: 驱动器:–25V到25V;接收器:–0.3V到VCC + 0.3V
    - 负载耐受: 驱动器和接收器均可承受短路,并在短时间内自动恢复
    - 封装类型: 20引脚SSOP和18引脚SO封装

    3. 产品特点和优势


    LTC1384具备多项独特的优势:
    - 超低功耗: 正常模式下仅需220μA的静态电流,关断模式下更是降至35μA,延长电池寿命。
    - 高抗静电能力: 能够承受±10kV的ESD冲击,增强了在工业现场应用的可靠性。
    - 宽温度范围: 可以在–40°C到85°C的范围内稳定工作。
    - 输出过电压防护: 输出电压范围±25V,确保在异常条件下也能正常工作。
    - 紧凑设计: 仅需要四个小型电容,非常适合空间受限的应用场合。

    4. 应用案例和使用建议


    LTC1384广泛应用于笔记本电脑、掌上电脑等领域。例如,在便携式医疗设备中,LTC1384可以作为RS232接口的关键组件,用于与外部设备进行通信。使用建议包括:
    - 在设计电路时,应注意外部电容的选择,确保其有效串联电阻小于2Ω,以提高电荷泵效率。
    - 确保驱动器和接收器的输入信号符合规范要求,避免因信号不稳定导致设备故障。
    - 在系统关断时,通过关闭LTC1384进入低功耗模式,以最大限度地节省能源。

    5. 兼容性和支持


    LTC1384与其他常见的RS232设备完全兼容,适用于多种工业标准。此外,Linear Technology Corporation提供全面的技术支持和维护服务,包括详细的文档资料和技术咨询。

    6. 常见问题与解决方案


    - Q: 在关断模式下,LTC1384的电流消耗是多少?
    - A: 在关断模式下,电流消耗仅为35μA,其中两个接收器仍保持激活状态。
    - Q: 如何处理静电放电(ESD)问题?
    - A: LTC1384具有±10kV的ESD防护等级,能够有效防止因静电放电导致的损坏。
    - Q: LTC1384的最大数据速率是多少?
    - A: 最大数据速率为120kbaud,能够满足大多数应用的需求。

    7. 总结和推荐


    LTC1384是一款优秀的RS232收发器,具备极低的功耗、高可靠性和良好的兼容性。特别适合于对功耗和体积有严格要求的应用场合。强烈推荐使用LTC1384来构建高效可靠的RS232通信系统。

LTC1384IG#PBF参数

参数
长*宽*高 2mm(高度)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTC1384IG#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
