LTC486ISW#TRPBF

产品分类: 其他接口芯片
厂牌: ANALOG DEVICES
产品描述:
供应商型号: LTC486ISW#TRPBF
供应商: 国内现货
标准整包数: 1

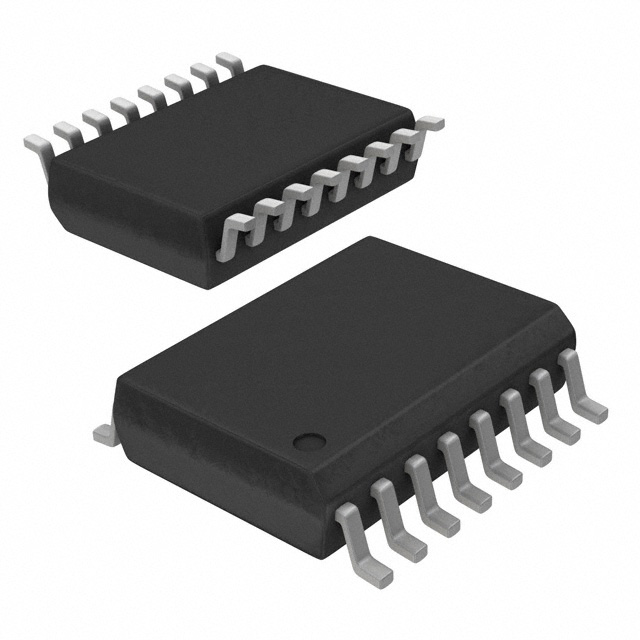

ANALOG DEVICES 其他接口芯片 LTC486ISW#TRPBF

LTC486ISW#TRPBF概述

    LTC486 Quad Low Power RS485 Driver

    1. 产品简介


    LTC486是一款低功耗差分总线/线路驱动器,专为RS485标准多点数据传输设计,具有扩展的共模范围(-7V至12V)。除了满足RS485标准外,该芯片也符合RS422标准。采用CMOS设计的LTC486相比其双极性对应物,在保持坚固性的同时提供了显著的功率节省,可以抵御过载或静电放电(ESD)损坏。

    2. 技术参数


    基本规格:
    - 供电电压: 4.75V到5.25V
    - 工作温度范围: 商业级(0°C到70°C)、工业级(-40°C到85°C)
    - 封装: 16引脚塑料双列直插式(N型)和小型轮廓封装(SW型)
    性能参数:
    - 驱动输出电压(未加载): 5V
    - 驱动输出电压(带负载): RS422: 2V;RS485: 1.5V至5V
    - 输入高电压: 2.0V
    - 输入低电压: 0.8V
    - 电源电流: 输出使能时为110μA,关闭时为110μA
    - 输出电流: 短路时为100mA至250mA
    - 传播延迟: 典型值为28ns,输出对输出时间偏移(SKEW)为5ns

    3. 产品特点和优势


    - 超低功耗: 典型供电电流仅为110μA
    - 高共模范围: -7V到12V,允许器件间的地电位差为±7V
    - 热关断保护: 当内部温度达到150°C时自动关断输出,温度降至130°C时重新开启
    - 快速切换: 驱动器输出使能到输出稳定的时间短至35ns
    - 高可靠性: 满足RS485和RS422标准,提供优秀的ESD防护
    - 引脚兼容: 与SN75172、DS96172、µA96172和DS96F172等其他产品兼容

    4. 应用案例和使用建议


    应用场景:
    LTC486广泛应用于工业自动化、网络通信等领域,其中常见的应用是半双工RS485多点数据传输。具体如PLC系统、远程监控设备、工业机器人等。使用时需注意将电缆两端正确终止以避免信号失真。
    使用建议:
    - 使用高性能的120Ω电缆,并确保电缆两端电阻匹配
    - 考虑到AC耦合电容的影响,根据电缆长度选择合适的耦合电容值
    - 为防止信号失真,可采用AC耦合的端接电阻来消除不必要的直流电流

    5. 兼容性和支持


    LTC486与多种其他标准RS485设备引脚兼容,因此可以方便地替换或集成。Linear Technology公司为其产品提供了良好的技术支持,包括详细的技术文档、常见问题解答和专业的技术支持团队。

    6. 常见问题与解决方案


    - 问题: 设备无法正常工作
    - 解决办法: 检查供电电压是否在规定范围内(4.75V至5.25V),并确保电路连接无误。

    - 问题: 信号质量差,波形失真
    - 解决办法: 确保电缆两端正确端接120Ω电阻,并检查是否有过多的噪声干扰。

    7. 总结和推荐


    综合评价:
    LTC486以其卓越的性能、低功耗和广泛的适用性,在工业控制和通信领域具有明显的优势。其紧凑的封装和简便的应用使得它成为许多工程项目的理想选择。
    推荐:
    对于需要高性能、低功耗和可靠性的RS485和RS422数据传输系统来说,LTC486是一个值得推荐的产品。无论是工业自动化、通信设备还是任何需要长距离、多点数据传输的应用场合,LTC486都能发挥出色的表现。

LTC486ISW#TRPBF参数

参数
10.49mm(Max)
7.6mm(Max)
2.34mm(Max)
通用封装 SO-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC486ISW#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC486ISW#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他接口芯片 ANALOG DEVICES LTC486ISW#TRPBF LTC486ISW#TRPBF数据手册

LTC486ISW#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 160.704
10+ ¥ 110.743
25+ ¥ 95.933
100+ ¥ 81.6425
库存: 956
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 160.7
