HMC1023LP5ETR

产品分类: 其他滤波器
厂牌: ANALOG DEVICES
产品描述: Active Filter Dual Low Pass 6th Order 72MHz 32-Pin QFN EP T/R
供应商型号: HMC1023LP5ETR
供应商: 云汉优选
标准整包数: 5
ANALOG DEVICES 其他滤波器 HMC1023LP5ETR

HMC1023LP5ETR概述


    产品简介


    HMC1023LP5E低通滤波器与驱动器 是一款专为多种应用设计的高性能电子元器件,包括点对点固定无线通信和蜂窝基础设施收发机。这款滤波器具有可编程带宽(5 MHz至72 MHz),适用于软件定义无线电(SDR)和测试测量设备。它集成了抗混叠和重构滤波器功能,并配备了自动校准机制。HMC1023LP5E的主要功能包括低噪声系数、高线性度、可编程增益(0 dB或10 dB)、外部控制输出共模电压水平以及过滤器旁路选项。

    技术参数


    以下是HMC1023LP5E的技术规格:
    - 频率范围:5 MHz至72 MHz(可编程)
    - 噪声系数:最小增益时25 dB,最大增益时17 dB(100 Ω源阻抗)
    - 输入带内交调失真(IM3):最小增益时-60 dBc(20 MHz中心频率),最大增益时-50 dBc(72 MHz中心频率)
    - 输出交调失真(IP3):最小增益时+30 dBm(20 MHz中心频率),最大增益时+20 dBm(72 MHz中心频率)
    - 电源电压:4.75 V至5.25 V
    - 功耗:最大240 mA

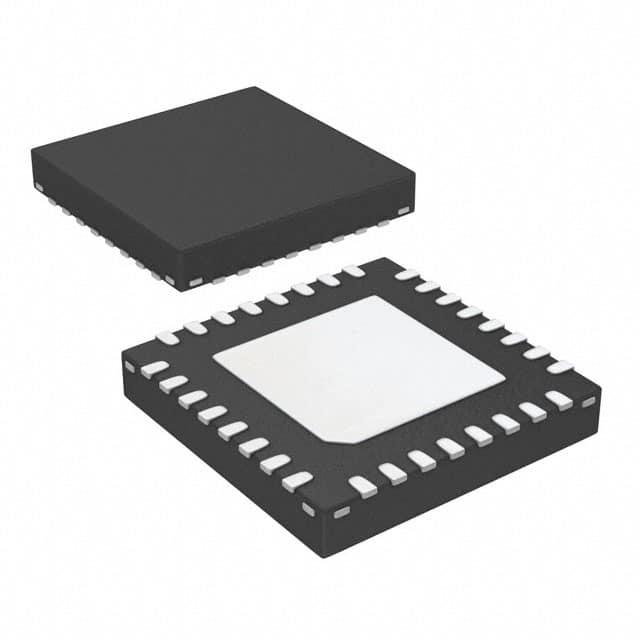

    - 封装:32引脚5x5 mm表面贴装(SMT)QFN封装

    产品特点和优势


    HMC1023LP5E具有以下几个显著特点:
    - 高精度:3 dB带宽准确性±2.5%
    - 低噪声:噪声系数低至17 dB(最大增益时)
    - 高线性度:带内输出IP3大于+30 dBm
    - 灵活的带宽设置:从5 MHz到72 MHz任意可编程带宽
    - 集成ADC驱动器:支持不同的输入阻抗和可调节的输出共模电压
    - 兼容性:与HMC900LP5E引脚和寄存器兼容

    应用案例和使用建议


    HMC1023LP5E广泛应用于多个领域,例如无线通信、软件定义无线电、测试测量设备和ADC驱动应用。在实际使用中,用户可以充分利用其灵活的带宽设置和高线性度来提高系统的性能。
    使用建议:
    - 在选择HMC1023LP5E时,确保其工作频率符合系统需求。
    - 利用其灵活的增益设置(0 dB或10 dB)以适应不同应用场景的需求。
    - 考虑在设计电路时提供合适的电源电压和负载条件,以保证最佳性能。

    兼容性和支持


    HMC1023LP5E与HMC900LP5E具有引脚和寄存器兼容性,这使得用户能够轻松地进行替代或升级。制造商提供了全面的技术支持,包括电话和技术支持电子邮件,以帮助用户解决各种问题。同时,用户也可以通过官方网站订购产品并获取更多信息。

    常见问题与解决方案


    根据技术手册提供的信息,以下是一些常见的问题及其解决方案:
    - 问题1:如何设置滤波器的增益?
    - 解决方案:可以通过写入特定的寄存器值(如Reg 02h[1:0])来调整增益,详细设置方法请参阅技术手册。
    - 问题2:如何实现旁路模式?
    - 解决方案:通过启用旁路模式,可以在不影响其他设置的情况下扩大带宽。具体操作请参考手册中的相应章节。
    - 问题3:如何校准滤波器?
    - 解决方案:滤波器的校准可以通过内置的校准机制完成,校准时需要注意设定正确的参考时钟频率。

    总结和推荐


    总体而言,HMC1023LP5E是一款功能强大且性能优越的低通滤波器与驱动器。其高精度、低噪声、高线性度和灵活的带宽设置使其成为各种高性能应用的理想选择。鉴于其卓越的表现和广泛的适用范围,我们强烈推荐此产品给需要高性能滤波解决方案的工程师和设计师。

HMC1023LP5ETR参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 5mm*5mm*1mm
通用封装 VFQFN-32(EP)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC1023LP5ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1023LP5ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他滤波器 ANALOG DEVICES HMC1023LP5ETR HMC1023LP5ETR数据手册

HMC1023LP5ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 590
15+ ¥ 570
库存: 500
起订量: 10 增量: 500
交货地:
最小起订量为:10
合计: ¥ 5900
直接购买
加入购物车
