587-2054-127F

产品分类:
厂牌: DIALIGHT
产品描述:
供应商型号: 4557696
供应商: 海外现货
标准整包数: 1

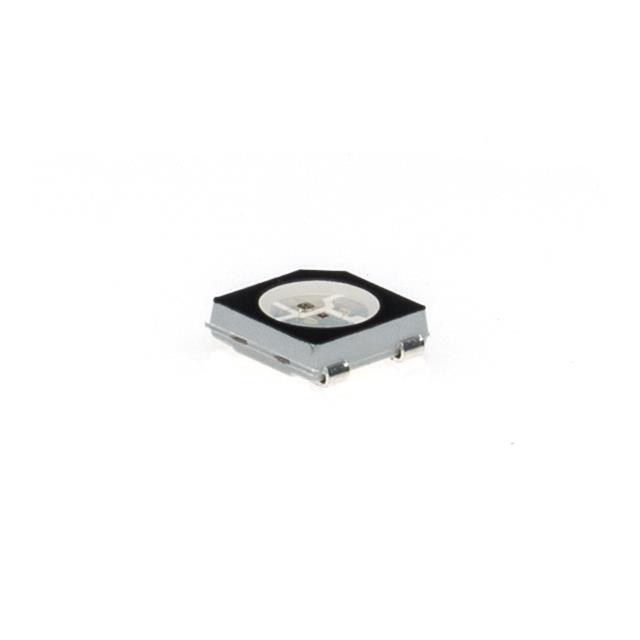

DIALIGHT  587-2054-127F

587-2054-127F概述

    587-2054-127F Addressable RGB LED 技术手册

    1. 产品简介


    587-2054-127F是一款地址式RGB LED,采用了5050 PLCC-4封装形式。这款LED集成了控制电路和RGB芯片,使得每个像素点能够实现全彩显示。产品适用于LED显示屏、照明系统、信号指示等领域,是智能城市、智能家居和各类广告牌的理想选择。

    2. 技术参数


    尺寸:
    - 长x宽x高:5.0 x 5.0 x 1.6mm
    透镜颜色:
    - 清晰透镜
    透镜材料:
    - 硅胶
    引脚数量:
    - 单线控制
    包装规格:
    - 每盘1000个,7英寸盘装
    防潮等级:
    - 5a
    认证和评级:
    - 符合RoHS标准
    绝对最大额定值:
    - VDD(本地供电电压):3.5~5.5V
    - VI1(逻辑输入电压):-0.5~5.5V
    - Topt(工作温度范围):-40~85°C
    - Tstg(存储温度范围):-40~120°C
    - ESD(人体放电模型):2000V
    电气-光学特性:
    - 主导波长(λd):
    - R(红色):620~625 nm
    - G(绿色):520~530 nm
    - B(蓝色):460~470 nm
    - 发光强度(IV):
    - R(红色):400~700 mcd
    - G(绿色):1000~1500 mcd
    - B(蓝色):200~400 mcd
    电气参数:
    - 本地供电电压(VDD):3.7~5.5V
    - R/G/B输出电流(lo):12mA
    - 高电平输入电压(VIH):0.7VDD
    - 低电平输入电压(VIL):0.3VDD
    - PWM频率(FPWM):1.2kHz
    动态参数:
    - 数据速率(FDIN):-800kHz
    - 传输延迟时间(Tpzl):-500ns
    - 传输上升时间(Tr):100ns
    - 传输下降时间(Tf):100ns
    封装:
    - 尺寸:0.071[1,8] x 0.130[3,3] x 0.079[2]英寸
    - 引脚布局:1 VDD, 2 DOUT, 3 VSS(GND), 4 DIN
    焊接规范:
    - 建议回流焊温度:260°C,10秒内达到峰值
    - 回流焊次数不应超过两次

    3. 产品特点和优势


    - 集成控制电路和RGB芯片: 通过单一电源供电,集成设计提高了可靠性。
    - 内置信号整形电路: 保证波形不失真,防止累积错误。
    - 电复位和断电复位电路: 增强系统的稳定性和安全性。
    - 高性能显示: 每种基色可实现256级亮度显示,总共有16777216种颜色组合。
    - 高速数据传输: 最大数据传输速度可达800Kbps,刷新率不低于400Hz/s。
    - 长距离传输: 任意两点之间距离不超过3米时无需增加任何电路。
    - 大规模连接: 在30帧/秒的刷新率下,串联数量不少于1024点。

    4. 应用案例和使用建议


    应用案例:
    - 大型LED显示屏:如机场、车站、商场等场所。
    - 室内外照明系统:例如景观灯、道路照明等。
    - 信号指示系统:如交通信号灯、安防监控指示灯等。
    使用建议:
    - 在安装时确保散热良好,避免长时间过热导致损坏。
    - 在高湿度环境下使用时,需采取防潮措施,确保电路正常运行。
    - 遵循回流焊规范进行焊接,以确保焊接质量和器件的长期稳定性。

    5. 兼容性和支持


    兼容性:
    - 587系列LED与多种控制器和驱动器兼容,适合用于不同的应用场景。
    支持和维护:
    - 如有疑问或需要技术支持,可访问官方网站获取帮助。官方网站还提供了详细的文档和技术支持资料。

    6. 常见问题与解决方案


    问题1: LED闪烁或不亮。
    - 解决方案: 检查供电电压是否符合要求,确认引脚连接正确。
    问题2: LED色彩不准确。
    - 解决方案: 检查是否有外部电磁干扰,确认安装环境符合标准。
    问题3: 连接时出现错误代码。
    - 解决方案: 参考技术手册中的数据传输规范,检查数据线连接顺序。

    7. 总结和推荐


    综上所述,587-2054-127F是一款高性能的地址式RGB LED,具有高集成度、高可靠性和广泛的应用范围。其独特的设计和出色的性能使其成为众多应用领域的理想选择。强烈推荐在需要高质量显示和稳定控制的应用中使用该产品。

587-2054-127F参数

参数
包装方式 卷带包装

587-2054-127F厂商介绍

Dialight是一家全球领先的LED照明解决方案提供商,专注于为工业、商业和危险环境提供高效、节能的照明产品。公司主营产品包括:

1. 工业照明:适用于工厂、仓库、停车场等场所,提供高亮度、长寿命的LED灯具。
2. 商业照明:适用于零售、办公室等场所,提供美观、节能的照明解决方案。
3. 危险环境照明:适用于石油、化工等危险环境,提供防爆、防水的LED灯具。

Dialight的优势在于:

1. 高效节能:LED技术使产品能耗降低70%以上,降低长期运营成本。
2. 长寿命:LED灯具寿命可达5万小时以上,减少更换频率,降低维护成本。
3. 环保:LED照明无汞、无紫外线辐射,对环境友好。
4. 定制化:可根据客户需求提供定制化照明解决方案,满足特定应用需求。

总之,Dialight凭借其高效、节能、环保的LED照明产品,在工业、商业和危险环境领域具有明显优势。

587-2054-127F数据手册

厂牌 PDF简要描述 下载
DIALIGHT DIALIGHT 587-2054-127F 587-2054-127F数据手册

587-2054-127F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.9427
10+ ¥ 3.5365
25+ ¥ 3.1063
50+ ¥ 2.9869
100+ ¥ 2.6762
500+ ¥ 2.6762
库存: 3712
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.36
