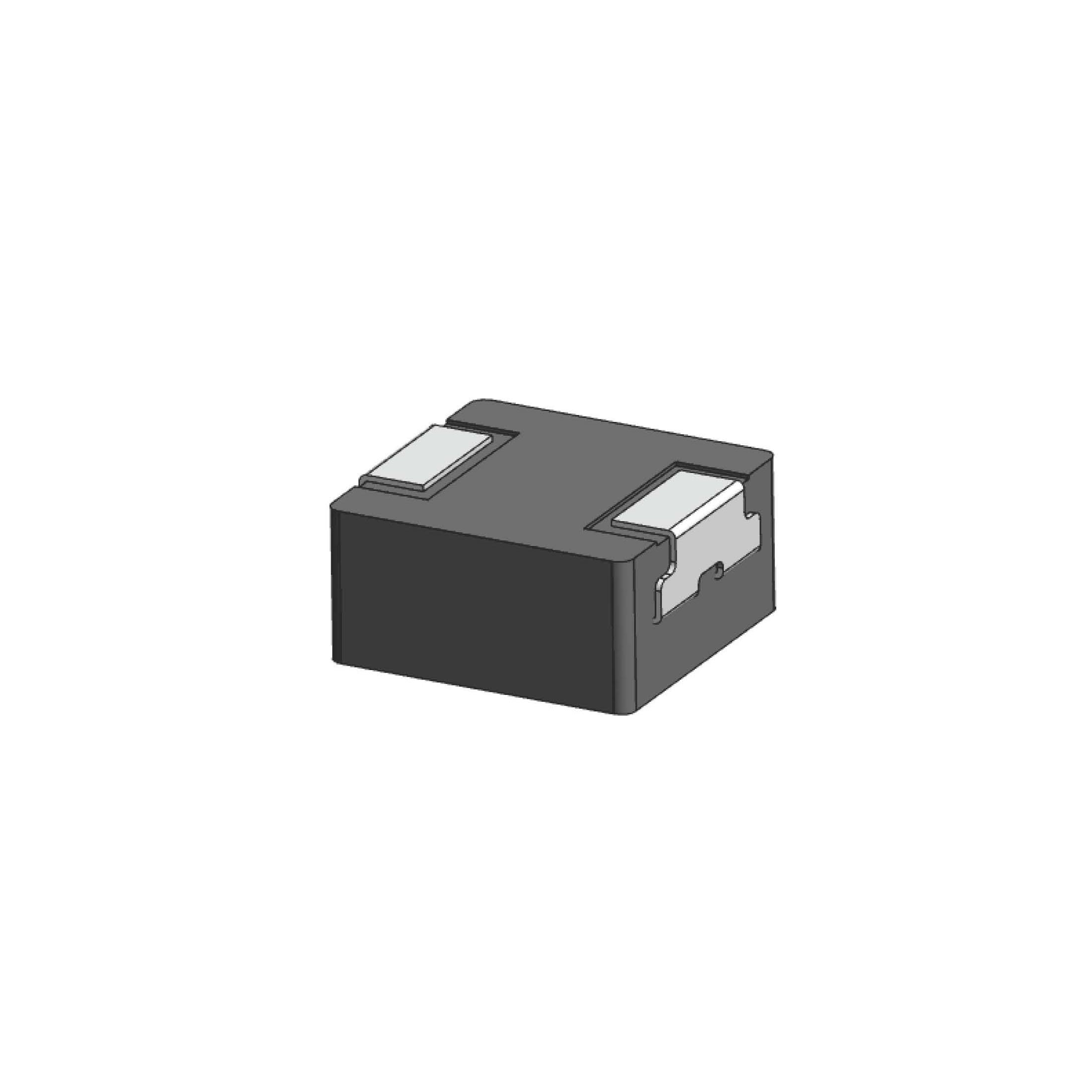

VCUW064E-1R0MS5

产品分类:
厂牌: CYNTEC/台湾乾坤科技
产品描述:
供应商型号: D-VCUW064E-1R0MS5
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技  VCUW064E-1R0MS5

VCUW064E-1R0MS5概述

    # Power Choke Coil VCUW064E MS5 技术手册解析

    产品简介


    基本介绍
    Power Choke Coil VCUW064E MS5 是一款由乾坤科技股份有限公司(CYNTEC)设计制造的电感器,具有卓越的性能表现,适合用于高频应用场合。这款产品通过金属磁粉芯材料实现高饱和电流(Isat),并以低直流电阻(DCR)提供高效能低损耗的表现。该系列适用于汽车电子以及其他需要严苛性能标准的工业领域。
    主要功能
    - 高性能:通过金属磁粉芯提供更高的饱和电流。
    - 小型化设计:厚度最大仅为4.5mm,满足现代电子设备对紧凑结构的需求。
    - 高频适应性:可以应对广泛的频率范围,适用于多种高频电路需求。
    - 环保合规:符合RoHS和无卤素标准,绿色环保。
    - 应用领域:广泛应用于汽车电子、工业控制设备等领域。

    技术参数


    | 参数名称 | 典型值 | 最大值 |
    |
    | 电感量(L) | 视型号而定 | 视型号而定 |
    | 直流电阻(Rdc) | 视型号而定 | 视型号而定 |
    | 额定电压(V) | 70 | - |
    | 饱和电流(Isat) | 视型号而定 | 视型号而定 |
    | 温升曲线特性 | 独立图表显示 | - |
    各型号的具体参数见下表:
    | 型号编号 | Inductance(µH) | Rdc(mΩ) | Isat(A) |
    ||
    | VCUW064E-R22MS5 | 0.22 | 2.0 | 22.2 |
    | VCUW064E-R47MS5 | 0.47 | 3.0 | 18.1 |
    | VCUW064E-1R0MS5 | 1.0 | 5.2 | 13.3 |
    | ... | ... | ... | ... |
    注:以上参数均基于室温25℃条件下的测试结果,参考额定工作电压为70V。

    产品特点和优势


    1. 高性能饱和电流:金属磁粉芯材料带来更高的饱和电流性能,适配高电流需求场景。
    2. 低功耗设计:低直流电阻有效减少功率损耗,提升系统效率。
    3. 环保合规:符合RoHS和无卤素要求,确保产品绿色环保。
    4. 汽车级认证:AEC-Q200标准认证,确保产品可靠性满足车规级要求。
    5. 高频率适应性:可适应各种高频信号的处理需求,适合高频滤波器等应用。

    应用案例和使用建议


    实际应用场景
    - 汽车电子:作为滤波器,用于车载电源管理和滤波电路中。
    - 工业控制:应用于工业变频器、逆变电源等场景。
    - 通信设备:用于通信电源模块中抑制高频噪声。
    使用建议
    - 环境温度监控:根据手册提示,当设备温度超过155℃时应立即检查设计合理性并采取降温措施。
    - 散热设计优化:确保设备良好的通风和散热设计以避免过热现象。
    - 清洁注意事项:避免使用含酮类溶剂及高功率超声波清洗机,如需清洗请联系厂家。

    兼容性和支持


    - 兼容性:该系列产品与同类电感器相比,拥有更优的尺寸及性能指标,便于与其他设备集成。
    - 技术支持:乾坤科技提供完整的技术支持服务,包括定制开发及售后维修保障。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 温度过高导致产品失效 | 检查散热设计,调整PCB布线和组件布局 |
    | 清洗过程中性能下降 | 避免使用含有酮类溶剂的清洗方式,使用温和清洗液 |
    | 运行过程中出现异常噪音 | 检查安装方向是否正确 |

    总结和推荐


    产品评价
    - 优点:
    - 高性能饱和电流,优异的热稳定性。
    - 小巧紧凑的设计,满足空间限制需求。
    - 符合多项行业标准,尤其是车规级AEC-Q200认证。
    - 缺点:
    - 部分型号价格相对较高,适用于对成本敏感的项目需谨慎选择。
    推荐意见
    Power Choke Coil VCUW064E MS5 是一款综合性能优秀的电感器,尤其适合汽车电子和工业控制领域。对于需要高可靠性和高效率的应用场景,这款产品是理想的选择。强烈推荐给对性能要求较高的用户。

VCUW064E-1R0MS5参数

参数
包装方式 卷带包装

VCUW064E-1R0MS5数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 CYNTEC/台湾乾坤科技 VCUW064E-1R0MS5 VCUW064E-1R0MS5数据手册

VCUW064E-1R0MS5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 17.18
105+ ¥ 16.61
库存: 300
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 515.4
