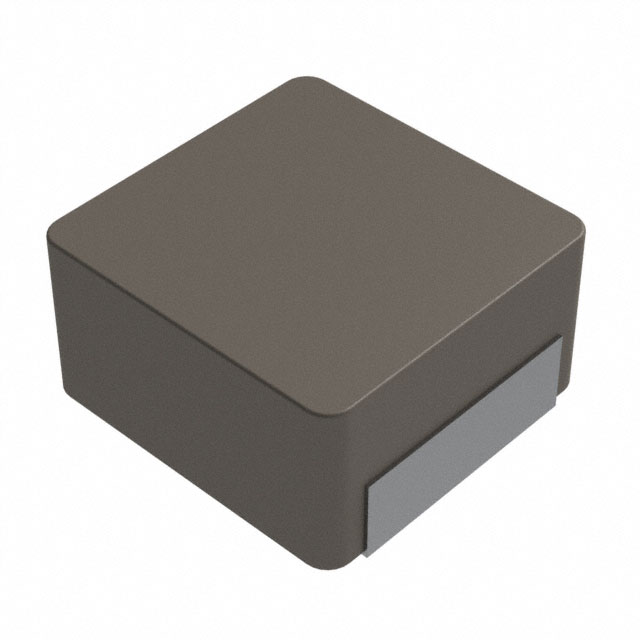

VCHA042A-2R2MS6

产品分类: 其他电感
厂牌: CYNTEC/台湾乾坤科技
产品描述: 2.2μH 100KHz 23mΩ 4.5A 5.8A ±20% SOT-346 标准安装,贴片安装 4.2mm*4mm*2.1mm
供应商型号: D-VCHA042A-2R2MS6
供应商: 期货订购
标准整包数: 1
CYNTEC/台湾乾坤科技 其他电感 VCHA042A-2R2MS6

VCHA042A-2R2MS6概述

    电子元器件产品技术手册解析:乾坤科技Power Choke Coil VCHA042A

    产品简介


    乾坤科技(CYNTEC CO., Ltd.)推出的Power Choke Coil VCHA042A是一款高性能金属粉末磁芯电感器,广泛应用于汽车电子领域。其独特的设计使它在多种环境中都能表现出色,具备低损耗、高饱和电流、紧凑尺寸等特点。

    技术参数


    以下是VCHA042A系列产品的关键技术参数,涵盖了电感量、直流电阻(Rdc)、额定电压、饱和电流等指标:
    | 序号 | 电感值(μH) | 额定电流 (Idc/A) | 饱和电流 (Isat/A) | 额定电压(V) |

    | 1 | 0.10 | 21.0 | 18.9 | 50 |
    | 2 | 0.22 | 11.4 | 10.3 | 50 |
    | 3 | 0.33 | 10.9 | 9.8 | 50 |
    | 4 | 0.40 | 10.7 | 9.6 | 50 |
    | 5 | 0.47 | 10.6 | 9.5 | 50 |
    | ... | ... | ... | ... | ... |
    其他重要的技术规格包括温度范围(-55℃到+165℃)、热降温度、封装尺寸(L 4.2mm ± 0.3,W 4.0mm ± 0.3,T 2.1mm max),以及符合RoHS和无卤标准,通过AEC-Q200认证。

    产品特点和优势


    - 高饱和电流:实现高达25A的额定电流,确保在高负载条件下的稳定性能。
    - 低损耗:由于采用了低直流电阻(DCR)设计,实现了高效的能量转换和更低的发热。
    - 紧凑尺寸:最大厚度仅为2.1mm,适合于空间受限的应用环境。
    - 符合环保标准:满足RoHS和无卤要求,适合绿色电子产品制造。

    应用案例和使用建议


    根据技术手册中的信息,VCHA042A系列电感器被广泛用于汽车电子系统,如车身控制模块、发动机管理系统、安全气囊控制系统等。对于汽车电子系统而言,建议在高温环境下使用时,确保良好的散热措施,以维持设备的正常运行。

    兼容性和支持


    VCHA042A系列电感器与其他标准封装和接口兼容,可以方便地集成到现有的电路板设计中。乾坤科技提供全方位的技术支持,包括安装指南、应用笔记和售后维护服务。

    常见问题与解决方案


    - 问题1:长时间使用后电感器温升过高。
    - 解决方案:检查散热措施是否到位,考虑增加外部散热器或优化电路布局。
    - 问题2:电感器在高温下性能下降。
    - 解决方案:确保使用过程中不超过最大工作温度(165℃),并采取适当的冷却措施。

    总结和推荐


    总体而言,乾坤科技的VCHA042A系列电感器凭借其高饱和电流、低损耗和紧凑设计,在汽车电子应用中具有显著的优势。无论是从性能还是可靠性角度考虑,这款产品都值得推荐。建议客户根据具体应用需求选择合适的电感值,并遵循推荐的安装指南和使用建议以获得最佳效果。

VCHA042A-2R2MS6参数

参数
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 4.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 23mΩ
额定电流 5.8A
Q值 -
长*宽*高 4.2mm*4mm*2.1mm
通用封装 SOT-346
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VCHA042A-2R2MS6数据手册

厂牌 PDF简要描述 下载
CYNTEC/台湾乾坤科技 其他电感 CYNTEC/台湾乾坤科技 VCHA042A-2R2MS6 VCHA042A-2R2MS6数据手册

VCHA042A-2R2MS6封装设计

查看详情并下载
Symbol
Footprint
3D Model
