84873220

产品分类: 其他工具
厂牌: CROUZET

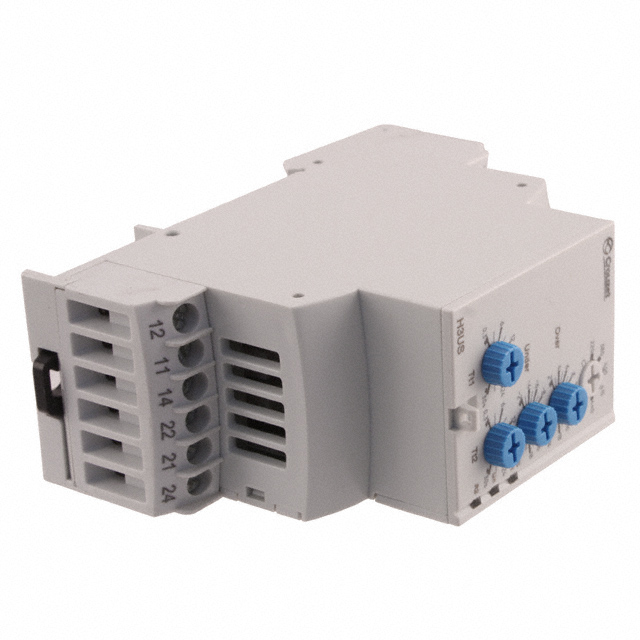

产品描述: 高诺斯 控制继电器, H3US 系列, 用于电压监测, 双刀双掷, DIN 导轨安装
供应商型号: CROUZET-84873220
供应商: TME
标准整包数: 1
CROUZET 其他工具 84873220

84873220概述

    # 电压监控继电器产品手册:HUL系列

    产品简介


    电压监控继电器是一种用于监控交流(AC)和直流(DC)电压的电子设备。这些继电器具有自动识别AC/DC电压的能力,并提供多种测量范围以适应不同的应用需求。HUL系列电压监控继电器特别适用于需要高精度和可靠性的工业控制和自动化系统。
    主要功能
    - 自动识别AC/DC电压:能够区分输入信号是交流还是直流。
    - 测量范围广泛:从0.2 V到600 V。
    - 过/欠压监控:提供过压和欠压两种模式选择。
    - 真有效值(True RMS)测量:确保准确测量非正弦波形电压。
    - 可选记忆功能:具有可选择的记忆功能,能够在故障后保持状态。
    应用领域
    - 工业自动化控制系统
    - 电力分配和保护系统
    - 交通运输设备
    - 建筑自动化系统

    技术参数


    规格
    - 输入电源:24 V → 240 V AC/DC
    - 电源波动:-15% / +10%
    - 操作范围:20.4 V → 264 V AC/DC
    - 频率:50 / 60 Hz ±10%
    - 绝缘隔离:无
    - 功耗:在AC供电下为3.5 VA,在DC供电下为0.6 W
    - 微停电免疫力:10 ms
    测量电路
    - 频率范围:0 Hz, 40 → 70 Hz
    - 最大测量周期时间:30 ms / True RMS测量
    - 阈值调整范围:10 → 100%的测量范围
    - 回差:可调范围为5 → 50%的显示阈值
    - 显示精度:±10%的满量程
    - 重复精度:±0.5%
    - 电压漂移误差:< 1% 的全量程
    - 温度漂移误差:± 0.05% / °C
    时间延迟
    - 阈值跨越延迟:0.1 → 3 s (0, + 10%)
    - 复位时间:1500 ms
    - 拾起延迟:< 600 ms
    输出
    - 输出类型:双极翻转继电器
    - 最大断开电压:250 V AC/DC
    - 最大断开电流:5 A AC/DC
    - 最小断开电流:10 mA / 5 VDC
    - 电寿命:1 x 10⁵ 次操作
    - 断开容量(电阻性):1250 VA AC
    - 最大速率:满载情况下每小时360次操作
    - 操作类别:根据IEC/EN 60947-5-1标准:AC12, AC13, AC14, AC15, DC12, DC13, DC14
    绝缘
    - 额定绝缘电压:IEC/EN 60664-1 250 V
    - 过电压等级:III 级污染度 3
    - 额定冲击耐受电压:4 KV (1,2 / 50 μs)
    - 介电强度:2 KV AC 50 Hz 1 分钟
    - 绝缘电阻:> 500 MΩ / 500 V DC

    产品特点和优势


    HUL系列电压监控继电器具有多项显著的特点和优势:
    - 自动识别AC/DC:简化了安装和配置过程,降低了误操作的可能性。
    - 宽泛的测量范围:适应各种不同的电压环境,确保可靠监控。
    - 高精度测量:通过真有效值(True RMS)测量技术,确保了精确度和可靠性。
    - 灵活的记忆功能:可选的记忆功能帮助监控系统在异常情况下保持状态,便于快速恢复。

    应用案例和使用建议


    应用案例
    HUL系列继电器常用于工业自动化系统的电源监控,确保生产流程的安全稳定运行。例如,在电力输送系统中,这些继电器可用于检测并保护系统免受电压异常的影响,提高系统的整体可靠性和安全性。
    使用建议
    1. 精确配置:根据具体应用需求,合理设置阈值和时间延迟。
    2. 定期检查:建议定期进行设备检查,确保测量电路和输出功能正常运作。
    3. 温度管理:在极端温度条件下,需考虑继电器的工作温度范围,并采取适当的散热措施。

    兼容性和支持


    兼容性
    HUL系列继电器支持广泛的电压范围和多种频率,可以与大多数工业控制系统兼容。此外,它们符合多种国际标准(如IEC/EN 60947-5-1),确保其在不同环境下的兼容性。
    支持和服务
    制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。购买该产品时,您还可以获得详细的产品手册和技术文档。

    常见问题与解决方案


    常见问题
    1. 继电器无法正常工作
    - 解决方案:检查输入电源电压是否在规定的范围内,并确保接线正确。
    2. 测量精度不准确
    - 解决方案:重新校准阈值和回差设置,确保测量环境稳定。
    3. 继电器频繁触发
    - 解决方案:检查并调整延迟设置,确保足够的时间间隔以避免误触发。

    总结和推荐


    HUL系列电压监控继电器凭借其广泛的测量范围、高精度和多种实用功能,成为工业自动化系统中不可或缺的一部分。其独特的自动识别AC/DC电压功能,加上可靠的真有效值测量技术和灵活的记忆功能,使其在市场上具备强大的竞争力。
    推荐使用:强烈推荐此产品用于需要高精度和可靠性的工业控制系统,尤其是电力传输和自动化生产线等领域。

84873220参数

参数
长*宽*高 69mm*35mm*92.6mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装,散装

84873220厂商介绍

CROUZET公司是一家法国的工业自动化和控制解决方案提供商,专注于为各种工业应用提供定制化的控制解决方案。CROUZET的产品线涵盖了可编程逻辑控制器(PLC)、人机界面(HMI)、工业计算机、安全产品和自动化软件等多个领域。

主营产品分类主要包括:
1. 可编程逻辑控制器(PLC):提供多种型号的PLC,适用于不同的工业控制需求。
2. 人机界面(HMI):包括触摸屏和非触摸屏HMI,用于监控和控制工业过程。
3. 工业计算机:提供坚固耐用的工业计算机,适用于恶劣环境。
4. 安全产品:包括安全PLC、安全继电器和安全输入/输出模块等,确保工业过程的安全。
5. 自动化软件:提供编程和配置工具,简化自动化系统的开发和维护。

CROUZET的优势在于:
- 高度定制化:能够根据客户的具体需求提供定制化的解决方案。
- 技术先进:采用最新的自动化技术和软件,确保系统的高性能和可靠性。
- 全球服务网络:拥有遍布全球的服务网络,提供快速响应和技术支持。
- 长期可靠性:产品经过严格的测试,确保在各种工业环境中的长期稳定运行。
