首页  >  产品百科  >  9092-12-11

9092-12-11

产品分类: 其他继电器
厂牌: COTO TECHNOLOGY
产品描述:
供应商型号: 9092-12-11
供应商: Master
标准整包数: 5

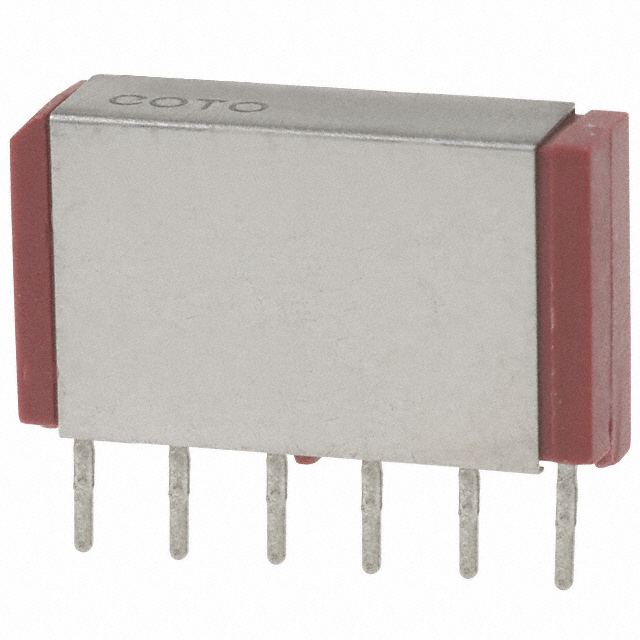

COTO TECHNOLOGY 其他继电器 9092-12-11

9092-12-11概述


    产品简介


    9091 & 9092迷你型SIP继电器
    9091与9092系列迷你型塑封SIP舌簧继电器是专为高可靠性测试、测量及电信应用设计的小型化继电器。它们采用10W开关技术,特别适合ATE(自动测试设备)应用及其他需要高板密度和长寿命的应用场合。9091版本体积小巧,占用板面积减少40%,而9092版本则通过增加高度来容纳双常开触点。

    技术参数


    - 尺寸:
    - 9091: 0.615" x 0.150" x 0.275" (15.62mm x 3.81mm x 6.98mm)
    - 9092: 0.600" x 0.150" x 0.350" (15.24mm x 3.81mm x 8.89mm)
    - 额定电压:
    - 5V 或 12V
    - 线圈电阻:
    - 9091: 500Ω (±10%, 25°C)
    - 9092: 375Ω (±10%, 25°C)
    - 操作电压:
    - 9091: 3.75V至9.0V
    - 9092: 3.75V至9.0V
    - 释放电压:
    - 9091: 最小0.4V
    - 9092: 最小0.4V
    - 接触额定值:
    - 最大切换电压: 200V DC / 200V Peak AC
    - 最大切换电流: 0.5A DC / 0.5A Peak AC
    - 最大负载功率: 10W
    - 寿命:
    - 信号水平为1.0V,10mA时: 500,000次操作
    - 环境条件:
    - 存储温度: -35°C 至 +100°C
    - 工作温度: -20°C 至 +85°C
    - 焊接温度: 最大270°C, 10秒内

    产品特点和优势


    - 磁屏蔽: 减少了干扰,增强了电磁兼容性。
    - 高绝缘电阻: 最小1012Ω。
    - 高速切换: 高效且迅速响应。
    - 密封结构: 长寿命、高可靠性。
    - 环保标准: 符合RoHS标准。

    应用案例和使用建议


    9091和9092系列继电器广泛应用于ATE设备、测试仪器和电信系统中。例如,在ATE设备中,这些继电器可以用于实现精确的测试和测量任务。建议在设计电路时考虑其工作环境的温度范围和电源电压范围,确保稳定可靠的工作。

    兼容性和支持


    - 兼容性: 可与多种电源电压和环境配合使用。
    - 支持: 厂商提供UL认证(UL File #E67117),如有更多疑问可联系工厂咨询。

    常见问题与解决方案


    - Q: 继电器的使用寿命如何?
    - A: 在信号水平为1.0V,10mA时,预期寿命为500,000次操作。若需要更长时间,需咨询厂家。
    - Q: 如何正确连接外部磁屏蔽?
    - A: 9092型号可通过选配磁屏蔽实现外部磁屏蔽,具体安装方法可参考技术手册或联系厂商。

    总结和推荐


    9091与9092系列迷你型SIP继电器凭借其紧凑的设计、出色的电气性能和高可靠性,非常适合于需要高密度板和长寿命的应用。它们的独特功能使其在市场上具备强大的竞争力。我们强烈推荐这些继电器给需要高性能和高可靠性的应用领域。

9092-12-11参数

参数
继电器类型 -
开关功能 -
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

9092-12-11厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9092-12-11数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 其他继电器 COTO TECHNOLOGY 9092-12-11 9092-12-11数据手册

9092-12-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.2125 ¥ 94.9699
30+ $ 10.1043 ¥ 84.0131
60+ $ 9.4764 ¥ 78.7507
120+ $ 9.1258 ¥ 74.7308
270+ $ 9.0836 ¥ 74.3852
510+ $ 9.0414 ¥ 74.0397
1020+ $ 9.0414 ¥ 74.0397
库存: 780
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 474.84
直接购买
加入购物车
