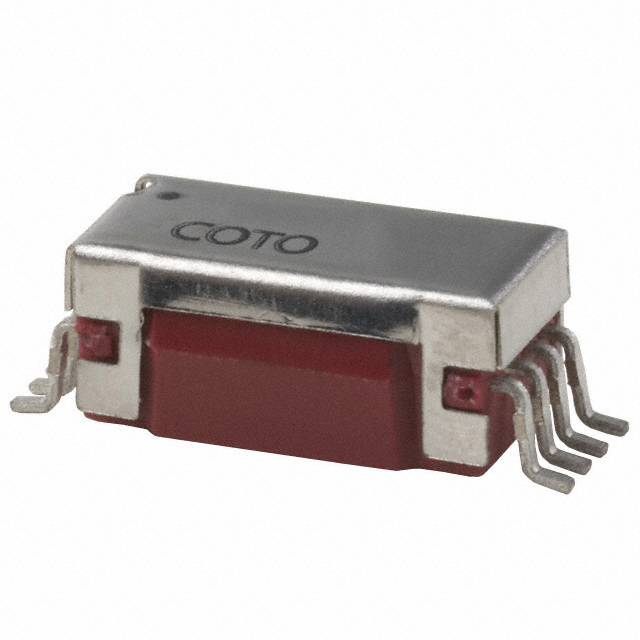

9814-05-00

产品分类: 其他继电器
厂牌: COTO TECHNOLOGY
产品描述: Reed Relay 5VDC 150Ohm 0.25A SPST-NO(4.95x4.57)mm SMD Dry
供应商型号: 10B-1081691-1
供应商: 国内现货
标准整包数: 1
COTO TECHNOLOGY 其他继电器 9814-05-00

9814-05-00概述


    产品简介


    Coto Technology 的9814和9852系列微型表面贴装干簧继电器是专为自动化测试设备(ATE)、仪器仪表和电信需求设计的。这两款继电器结合了小巧的体积与卓越的射频性能。9814系列通过使用Coto的专有开关技术将寿命延长了3倍以上,而9852系列则增加了转换触点功能(Form C)。这些继电器由于体积小且功能强大,适用于高密度电路板,特别适合于需要高速、小型化和高性能的高引脚数超大规模集成电路(VLSI)测试仪等领域。

    技术参数


    以下是9814和9852系列表面贴装干簧继电器的技术规格:
    | 参数 | 9814 | 9852 |
    |
    | 额定线圈电压 (VDC) | 3.3 | 5 |
    | 最大线圈电压 (VDC) | 4 | 6 |
    | 线圈电阻 (Ω) | 70 ±10% | 150 ±10% | 110 ±10% |
    | 操作电压 (VDC) | ≤2.5 | ≤3.8 | ≤3.8 |
    | 释放电压 (VDC) | ≥0.4 | ≥0.4 | ≥0.4 |
    | 切换电压 (V) | ≤100 | ≤30 |
    | 切换电流 (A) | ≤0.25 | ≤0.1 |
    | 持续电流 (A) | ≤0.5 | ≤0.2 |
    | 接触电阻 (Ω) | ≤0.125 | ≤0.150 |
    | 绝缘电阻 (Ω) | ≥10^12 | ≥10^9 |
    | 容量 (pF) | 0.2 - 1.0 | 0.5 - 1.0 |
    | 介电强度 (V) | 200/1500 | 200/1000 |

    产品特点和优势


    - 独特功能:采用Coto的专有开关技术,显著提升了使用寿命;9852系列提供Form C转换触点功能。
    - 优越性能:高可靠性、密封接触和优秀的射频性能使得这些继电器非常适合要求苛刻的应用场合。
    - 环境适应性强:工作温度范围广,从-20°C到+85°C,适用于各种恶劣环境。

    应用案例和使用建议


    9814和9852系列继电器在多个领域得到广泛应用,包括但不限于ATE设备、高端医疗仪器以及复杂的通信系统。对于设计工程师来说,建议在选择继电器时考虑所需的切换电压和电流等级,以确保所选型号符合具体应用的需求。

    兼容性和支持


    这些继电器支持多种封装形式(如轴向、鸥翼式和“J”型引脚),并可采用带卷包装。Coto Technology还提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法操作 | 检查线圈电压是否符合要求 |
    | 无法释放 | 检查是否达到最小释放电压 |
    | 寿命较短 | 确认负载条件是否超过额定值 |

    总结和推荐


    总的来说,Coto Technology的9814和9852系列继电器凭借其高可靠性和卓越性能,在高密度电路板的设计中表现出色。无论是用于ATE设备还是其他高性能应用,它们都是理想的选择。如果你需要一款能够在严苛环境下稳定工作的继电器,那么这两个系列无疑是一个不错的选择。

9814-05-00参数

参数
继电器类型 -
开关功能 -
长*宽*高 4.95mm(长度)*4.57mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

9814-05-00厂商介绍

COTO Technology是一家高科技企业,专注于研发和生产各类传感器、控制器和相关电子产品。公司主营产品包括但不限于温度传感器、压力传感器、湿度传感器、流量传感器等,广泛应用于工业自动化、环境监测、医疗设备、智能家居等多个领域。

COTO Technology的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 快速响应:高效的客户服务体系,快速响应客户需求,提供优质的售后服务。

COTO Technology致力于为客户提供高质量的产品和服务,助力客户实现智能化、自动化的目标。

9814-05-00数据手册

厂牌 PDF简要描述 下载
COTO TECHNOLOGY 其他继电器 COTO TECHNOLOGY 9814-05-00 9814-05-00数据手册

9814-05-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
