FSB-60-324

产品分类: 其他滤波器
厂牌: COSEL
产品描述:
供应商型号: ET-4296306
供应商: 海外现货
标准整包数: 1

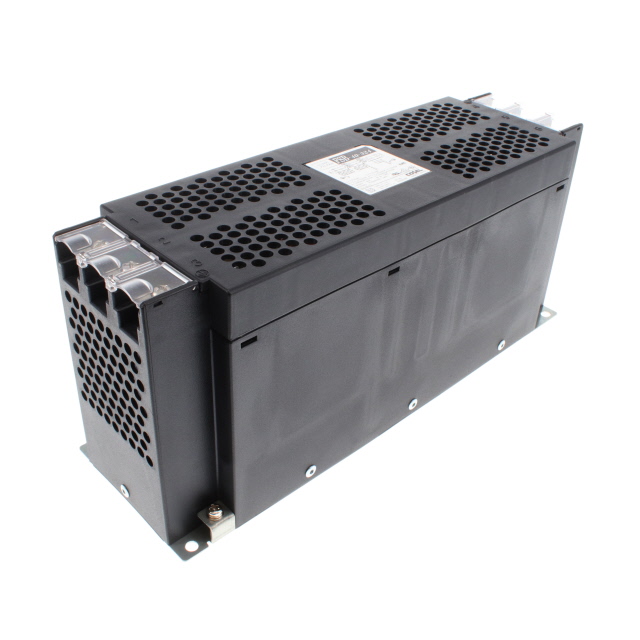

COSEL 其他滤波器 FSB-60-324

FSB-60-324概述

    FSB 系列电子元器件技术手册

    1. 产品简介


    FSB系列电子元器件是专为电机驱动系统(如交流伺服)设计的EMI/EMC滤波器。该系列包含多个型号,分别为FSB-40-324、FSB-50-324和FSB-60-324,分别对应40A、50A和60A的额定电流。这些滤波器能够显著提高饱和电阻能力,适用于多种工业应用场景,例如机器人、自动化生产线和电动车辆等。

    2. 技术参数


    - 额定电压: AC三相500V(电压范围:528V最大),50/60Hz
    - 额定电流:
    - FSB-40-324: 40A
    - FSB-50-324: 50A
    - FSB-60-324: 60A
    - 测试电压 (终端-安装板): 2800VDC(切断电流=10mA),1分钟,室温湿度
    - 隔离电阻 (终端-安装板): 500VDC最小100MΩ,室温湿度
    - 泄漏电流:
    - 250/500V, 60Hz: 最大12mA/24mA
    - 直流电阻:
    - FSB-40-324: 最大17mΩ
    - FSB-50-324: 最大14mΩ
    - FSB-60-324: 最大10mΩ
    - 安全认证温度: -25°C 至 +85°C
    - 操作温度: -40°C 至 +85°C
    - 操作湿度: 20% 至 95% RH(无冷凝)
    - 储存温度/湿度: -40°C 至 +85°C/20% 至 95% RH(无冷凝)
    - 振动: 10至55Hz,19.6m/s²(2G),每个轴3分钟周期,每轴1小时
    - 冲击: 196.1m/s²(20G),每个轴11ms
    - 安全认证: UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil 3-1, ENEC
    - 外形尺寸 (不包括突起): 90×125×290mm (3.54×4.92×11.42英寸)
    - 重量: 最大3.3kg

    3. 产品特点和优势


    - 饱和电阻改善: FSB系列特别针对饱和电阻进行了优化,提供了不同型号以满足不同的应用需求。
    - 紧凑设计: FSB采用紧凑型设计,节省空间,适合空间受限的应用场景。
    - 高可靠性: FSB系列通过了多项国际安全认证,确保其在各种严苛条件下的可靠运行。
    - 宽工作温度范围: 其工作温度范围广泛,能够在-40°C到+85°C之间稳定运行。

    4. 应用案例和使用建议


    应用案例:
    FSB系列常用于机器人手臂、自动化生产线以及电动汽车等高精度控制场合,确保电机驱动系统的稳定性和高效性。
    使用建议:
    - 在安装时保持足够的通风空间,以利于散热。
    - 确保连接的电容器代码符合要求,以避免影响衰减特性。
    - 考虑到振动和冲击的影响,确保安装牢固,减少震动对设备的影响。

    5. 兼容性和支持


    FSB系列与市场上大多数标准电机驱动系统兼容。制造商提供详尽的技术支持和维护服务,确保用户可以得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1: 设备在高温环境下工作时出现故障。
    - 解决方案: 检查并确保设备工作温度在安全范围内,必要时采取散热措施。
    - 问题2: 设备在振动较大的环境中工作不稳定。
    - 解决方案: 确保设备安装牢固,采用适当的防振措施。
    - 问题3: 泄漏电流过大。
    - 解决方案: 更换合适的电容器,并确保所有连接正确。

    7. 总结和推荐


    综上所述,FSB系列电子元器件凭借其出色的饱和电阻能力和高可靠性,非常适合用于各种工业应用场景。我们强烈推荐使用FSB系列来提升电机驱动系统的性能和稳定性。如果您正在寻找一款高效可靠的EMI/EMC滤波器,FSB系列将是一个理想的选择。

FSB-60-324参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 290mm*90mm*125mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

FSB-60-324厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

FSB-60-324数据手册

厂牌 PDF简要描述 下载
COSEL 其他滤波器 COSEL FSB-60-324 FSB-60-324数据手册

FSB-60-324封装设计

查看详情并下载
Symbol
Footprint
3D Model
