NAH-06-472

产品分类: 电源配件
厂牌: COSEL
产品描述: Power Line Filter Ultra High Attenuation 60Hz 6A 250VAC/250VDC Terminal Block Flange Mount
供应商型号: ET-4296258
供应商: 海外现货
标准整包数: 1

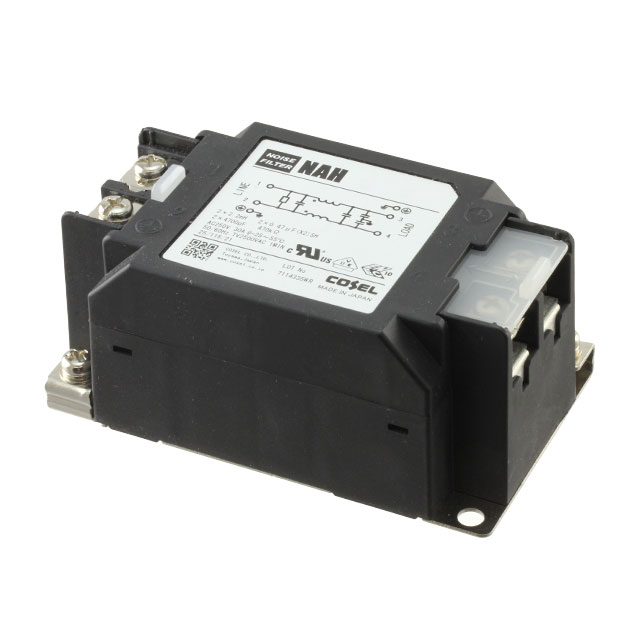

COSEL 电源配件 NAH-06-472

NAH-06-472概述


    产品简介


    NAH系列超低衰减型共模噪声滤波器是专为从10kHz到1MHz频率范围内的超低衰减而设计的产品。这类滤波器特别适用于需要高度稳定和可靠的电源环境的应用,如工业控制、医疗设备、通信系统等领域。其独特的设计能够有效抑制电磁干扰(EMI),保证系统的正常运行。

    技术参数


    - 型号名称: NAH-10-472
    - 额定电压: 交流1相 250V/直流250V
    - 额定电流: 10A
    - 测试电压(端子-安装板): 2,500VAC(截止电流20mA),室温湿度条件下1分钟
    - 隔离电阻(端子-安装板): 500VDC下最小值100MΩ(室温湿度条件下)
    - 泄漏电流(输入125/250V 60Hz): 最大0.5mA/1.0mA
    - 电压降: 最大1.0V
    - 安全机构认证温度范围: -25°C 至 +85°C
    - 工作温度范围: -40°C 至 +85°C
    - 工作湿度范围: 20% 至 95% RH(非凝结状态)
    - 存储温度/湿度范围: -40°C 至 +85°C/20% 至 95% RH(非凝结状态)
    - 振动: 10至55Hz,19.6m/s²(2G),周期3分钟,每个轴1小时
    - 冲击: 196.1m/s²(20G),11ms,每个轴一次
    - 安全机构认证: UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC(仅限交流输入)

    产品特点和优势


    NAH系列滤波器具有以下显著特点和优势:
    - 高超低衰减性能: 特别针对从10kHz到1MHz的频率范围进行优化,可以有效抑制共模噪声。
    - 出色的机械稳定性: 能够承受剧烈的振动和冲击,确保在恶劣环境下也能正常工作。
    - 高可靠性: 通过多种安全机构认证,符合严格的行业标准。
    - 易于安装: 推入式接线端子设计使得安装更为简便快捷。

    应用案例和使用建议


    NAH系列滤波器广泛应用于各种工业控制系统、医疗设备和通信系统中,尤其是在需要高精度测量和数据传输的应用场合。例如,在医疗设备中,这种滤波器可以确保电源的清洁度,避免因电磁干扰导致的误报或故障。
    使用建议:
    - 在安装过程中,确保EMI/EMC滤波器接地连接到保护地线(PE),而不是通过DIN导轨接地,以达到最佳的噪声抑制效果。
    - 检查并调整终端盖和螺钉的位置,确保它们处于正确的位置,以避免意外短路。

    兼容性和支持


    NAH系列滤波器具有良好的兼容性,能够与其他标准的DIN导轨安装设备配合使用。厂商提供全面的技术支持,包括产品安装指导、故障排查和技术咨询等服务。

    常见问题与解决方案


    问题1: 安装时发现无法正确连接保护地线。
    解决方案: 确保连接保护地线(PE)的螺钉已经紧固,并且没有松动。如果仍然存在问题,请检查电路图和安装说明。
    问题2: 设备在运行过程中出现过热现象。
    解决方案: 检查工作环境温度是否超出规定范围,并采取适当的散热措施。如果温度仍然过高,建议联系技术支持。
    问题3: 测试结果显示电压降超过了最大限制。
    解决方案: 确认连接的负载是否超过了额定电流。如果负载过大,请更换更高等级的滤波器。

    总结和推荐


    综上所述,NAH系列滤波器在电磁干扰抑制方面表现优异,具备出色的机械稳定性和可靠性。这些特点使其成为工业控制、医疗设备和通信系统中的理想选择。强烈推荐该产品用于需要高性能电磁干扰防护的应用场合。

NAH-06-472参数

参数
类型 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

NAH-06-472厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NAH-06-472数据手册

厂牌 PDF简要描述 下载
COSEL 电源配件 COSEL NAH-06-472 NAH-06-472数据手册

NAH-06-472封装设计

查看详情并下载
Symbol
Footprint
3D Model
