NAH-16-472

产品分类: 电源配件
厂牌: COSEL
产品描述: Power Line Filter Ultra High Attenuation 60Hz 16A 250VAC/250VDC Terminal Block Flange Mount
供应商型号: ET-4296260
供应商: 海外现货
标准整包数: 1

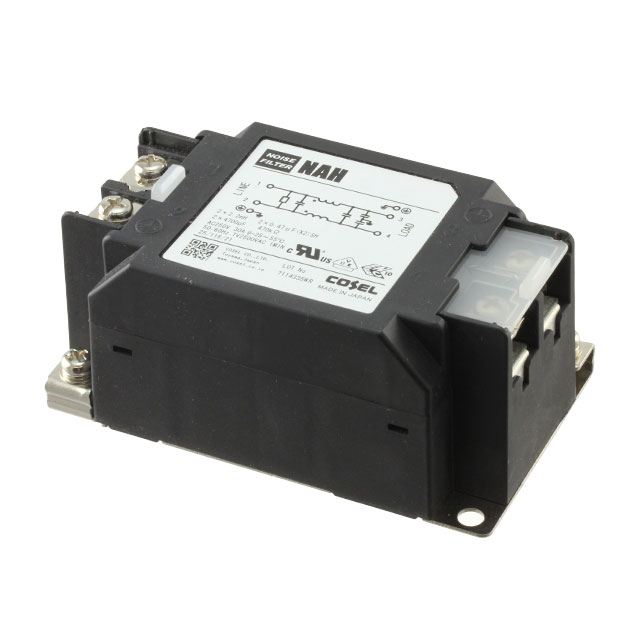

COSEL 电源配件 NAH-16-472

NAH-16-472概述


    产品简介




    NAH系列超衰减型共模噪声滤波器是专门为从10kHz到1MHz频段范围内的共模噪声提供超衰减特性的电子元器件。适用于电源线、信号线等各种高频噪声环境下的滤波需求。主要用于工业控制设备、通信系统、医疗设备等领域,能够有效降低噪声干扰,提升系统的稳定性和可靠性。


    技术参数




    | 参数 | NAH-06-472 | NAH-10-472 | NAH-16-472 | NAH-20-472 | NAH-30-472 |
    |--------------------------|----------------|----------------|----------------|----------------|----------------|
    | 额定电压(V) | AC 1f 250/DC250 | AC 1f 250/DC250 | AC 1f 250/DC250 | AC 1f 250/DC250 | AC 1f 250/DC250 |
    | 额定电流(A) | 6 | 10 | 16 | 20 | 30 |
    | 测试电压(端子-安装板) | 2500 VAC | 2500 VAC | 2500 VAC | 2500 VAC | 2500 VAC |
    | 隔离电阻(端子-安装板) | 100 MΩ | 100 MΩ | 100 MΩ | 100 MΩ | 100 MΩ |
    | 泄漏电流 (125/250V 60Hz) | 0.5mA/1.0mA | 0.5mA/1.0mA | 0.5mA/1.0mA | 0.5mA/1.0mA | 0.5mA/1.0mA |
    | 压降(V) | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
    | 工作温度范围(℃) | -40至+85 | -40至+85 | -40至+85 | -40至+85 | -40至+85 |
    | 工作湿度范围(%) | 20至95(非冷凝) | 20至95(非冷凝) | 20至95(非冷凝) | 20至95(非冷凝) | 20至95(非冷凝) |
    | 振动(频率/加速度) | 10至55Hz, 19.6m/s² | 10至55Hz, 19.6m/s² | 10至55Hz, 19.6m/s² | 10至55Hz, 19.6m/s² | 10至55Hz, 19.6m/s² |
    | 冲击(加速度) | 196.1m/s² | 196.1m/s² | 196.1m/s² | 196.1m/s² | 196.1m/s² |
    | 安全认证 | UL1283, CSA C22.2 No.8, DIN EN60939 VDE0565 Teil3-1, ENEC (仅限交流输入) | UL1283, CSA C22.2 No.8, DIN EN60939 VDE0565 Teil3-1, ENEC (仅限交流输入) | UL1283, CSA C22.2 No.8, DIN EN60939 VDE0565 Teil3-1, ENEC (仅限交流输入) | UL1283, CSA C22.2 No.8, DIN EN60939 VDE0565 Teil3-1, ENEC (仅限交流输入) | UL1283, CSA C22.2 No.8, DIN EN60939 VDE0565 Teil3-1, ENEC (仅限交流输入) |
    | 外形尺寸(不含突起)/重量 | 53x41x92mm[2.09x1.61x3.62英寸]/300g最大(选项-D参见外部视图) | 53x41x92mm[2.09x1.61x3.62英寸]/300g最大(选项-D参见外部视图) | 53x41x92mm[2.09x1.61x3.62英寸]/300g最大(选项-D参见外部视图) | 53x41x92mm[2.09x1.61x3.62英寸]/300g最大(选项-D参见外部视图) | 53x41x92mm[2.09x1.61x3.62英寸]/300g最大(选项-D参见外部视图) |


    产品特点和优势




    NAH系列具有以下特点和优势:
    - 超衰减特性:针对10kHz至1MHz频段范围内的共模噪声提供极高的衰减效果。
    - 宽工作温度范围:可在-40°C至+85°C的温度范围内正常工作,保证了其在各种恶劣环境下的可靠运行。
    - 安全认证齐全:通过了多项国际标准的安全认证,确保了产品的安全性与稳定性。
    - 高隔离性能:具备高隔离电阻,有效避免电磁干扰。
    - 抗振动与冲击能力强:设计时充分考虑了实际使用中的机械应力,提高了使用寿命。


    应用案例和使用建议




    NAH系列广泛应用于工业控制设备、通信系统、医疗设备等领域。例如,在工业自动化控制系统中,可以显著减少因电源线中的噪声引起的系统故障率。在具体应用过程中,用户需要注意以下几点:
    - 当通过DIN导轨接地时,可能会影响噪声抑制效果,务必确保保护地(PE)直接接地。
    - 在安装过程中,根据具体的应用场景选择适当的型号,确保额定电流、电压等参数满足实际需求。


    兼容性和支持




    NAH系列滤波器与多种工业标准接口兼容,能够方便地集成到现有系统中。此外,厂商提供了详尽的技术支持和维护服务,确保用户能够顺利安装和使用该产品。


    常见问题与解决方案




    问题1:在高温环境下,设备无法正常工作。
    解决方案:检查工作环境温度是否超过规定的范围,必要时采取散热措施或选用其他适合高温环境的型号。

    问题2:设备运行中出现异常噪声。
    解决方案:检查滤波器是否正确安装,尤其是连接线路是否松动,以及是否符合接地要求。

    问题3:安装后发现泄漏电流过大。
    解决方案:核对选型是否匹配,确认泄漏电流值在允许范围内,如有需要可更换合适的型号。


    总结和推荐




    总体而言,NAH系列是一款高性能的超衰减型共模噪声滤波器,具备出色的噪声抑制能力和广泛的适用性。无论是在工业控制还是通信领域,该系列产品都能显著提高系统的稳定性和可靠性。强烈推荐在各类噪声敏感设备中使用该系列产品。

NAH-16-472参数

参数
类型 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

NAH-16-472厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NAH-16-472数据手册

厂牌 PDF简要描述 下载
COSEL 电源配件 COSEL NAH-16-472 NAH-16-472数据手册

NAH-16-472封装设计

查看详情并下载
Symbol
Footprint
3D Model
