NAM-20-471

产品分类: 其他滤波器
厂牌: COSEL
产品描述:
供应商型号: 436-NAM-20-471
供应商: Mouser
标准整包数: 1

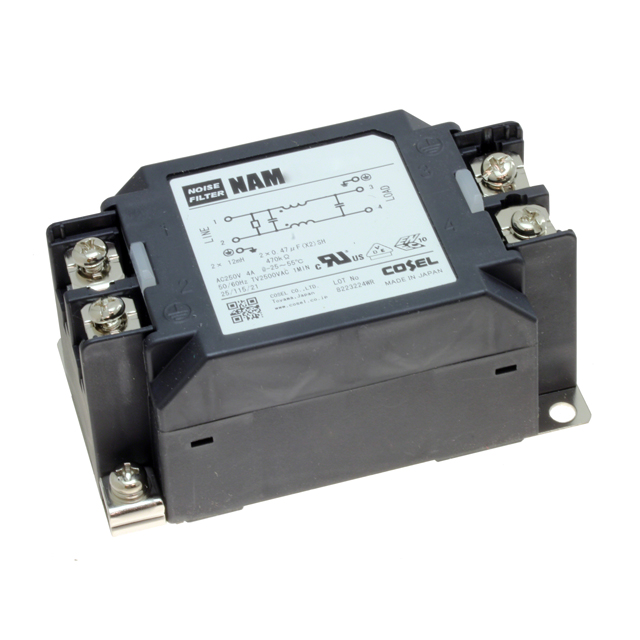

COSEL 其他滤波器 NAM-20-471

NAM-20-471概述


    产品简介


    NAM系列电子元器件是一款低漏电流类型的EMI/EMC滤波器,适用于多种电子设备和系统。其主要功能是通过减少电磁干扰和射频干扰来提高系统的可靠性和稳定性。该系列产品广泛应用于工业自动化、通信设备、医疗仪器、家用电器等领域。

    技术参数


    以下是NAM系列产品的详细技术参数:
    | 参数名称 | NAM-04-000 | NAM-06-000 | NAM-10-000 | NAM-16-000 | NAM-20-000 | NAM-30-000 |
    ||
    | 额定电压(V) | AC 250 | AC 250 | AC 250 | AC 250 | AC 250 | AC 250 |
    | 额定电流(A) | 4 | 6 | 10 | 16 | 20 | 30 |
    | 测试电压(终端-安装板) | 2,500 VAC (Cutoff Current = 20mA), 1分钟,室温湿度 |
    | 绝缘电阻(终端-安装板) | 500 VDC 100MΩ min, 室温湿度 |
    | 泄漏电流(125/250V 60Hz) | 5 A/10 A 最大 |
    | 电压降 | 1.0V 最大 |
    | 安全认证温度范围 | -25至+85°C (参见降额曲线) |
    | 工作温度范围 | -40至+85°C (参见降额曲线) |
    | 工作湿度范围 | 20至95%RH(非凝结) |
    | 存储温度/湿度 | -40至+85°C/20至95%RH(非凝结) |
    | 振动测试 | 10至55Hz, 19.6m/s² (2G), 3分钟周期, 各X、Y、Z轴1小时 |
    | 冲击测试 | 196.1m/s² (20G), 11ms, 各X、Y、Z轴一次 |
    | 安全认证 | UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC (仅限交流输入) |
    | 外形尺寸(不含凸起)/重量 | 53×41×92 mm [2.09×1.61×3.62英寸] (W×H×D) /300g最大 (选项:-D参见外部视图) |

    产品特点和优势


    1. 低漏电流设计:确保更高效能和更好的安全性。
    2. 宽工作温度范围:能够适应极端环境,提升设备可靠性。
    3. 多种认证:符合多项国际标准,确保产品合规性和市场竞争力。
    4. 灵活的安装方式:提供DIN导轨安装选项,便于集成到现有系统中。

    应用案例和使用建议


    NAM系列EMI/EMC滤波器广泛应用于各种工业和消费电子产品中。例如,在一个工厂自动化系统中,这些滤波器可以有效减少电磁干扰,提高系统稳定性和寿命。使用时建议确保正确接地以达到最佳噪声抑制效果。此外,根据具体应用场景,选择合适的型号以满足不同的额定电流需求。

    兼容性和支持


    NAM系列滤波器适用于DIN导轨安装,且与大多数DIN导轨兼容。厂商提供了详尽的技术支持和服务,包括产品安装指南、故障排除手册等,确保用户能够充分利用产品的性能优势。

    常见问题与解决方案


    1. 问题:产品在安装过程中遇到无法正常工作的情况。
    - 解决方案:检查所有连接是否牢固,并确认接地是否正确。确保没有松动的接线或者未连接的部分。

    2. 问题:产品在高温环境下工作不稳定。
    - 解决方案:参考降额曲线,调整工作负载以适应当前温度条件,或使用散热装置来降低温度。

    总结和推荐


    NAM系列EMI/EMC滤波器以其卓越的性能和广泛的适用性,成为市场上备受青睐的产品之一。其低漏电流设计、宽工作温度范围和多种安全认证使其在市场上具有强大的竞争力。推荐用于需要高可靠性和稳定性的各类电子系统中。

NAM-20-471参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 53mm(长度)*92mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

NAM-20-471厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NAM-20-471数据手册

厂牌 PDF简要描述 下载
COSEL 其他滤波器 COSEL NAM-20-471 NAM-20-471数据手册

NAM-20-471封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.683 ¥ 290.9904
10+ $ 33.534 ¥ 281.3503
25+ $ 33.0156 ¥ 277.0009
50+ $ 31.584 ¥ 264.9898
100+ $ 30.0615 ¥ 252.216
250+ $ 29.946 ¥ 251.2469
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
