首页  >  产品百科  >  JAC-20-683

JAC-20-683

产品分类: 其他滤波器
厂牌: COSEL
产品描述:
供应商型号: ET-4296296
供应商: 海外现货
标准整包数: 1

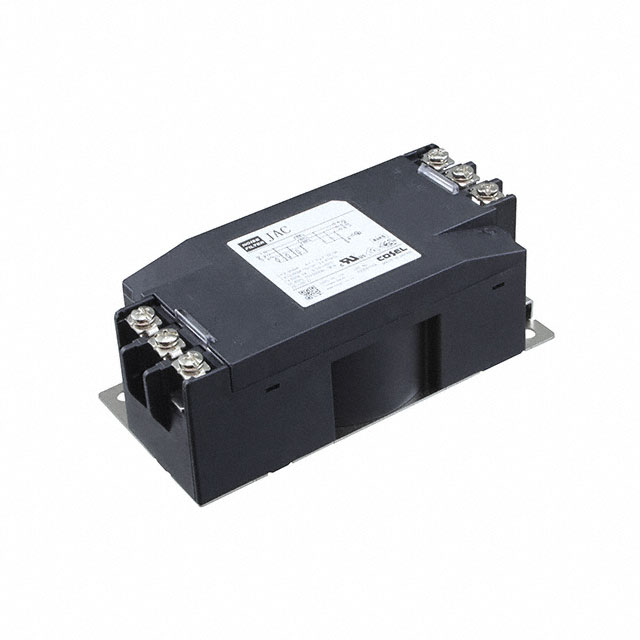

COSEL 其他滤波器 JAC-20-683

JAC-20-683概述


    产品简介


    JAC系列(6-30A)是专为三相输入设计的一级滤波器,适用于广泛的工业应用。这些滤波器具备低轮廓、紧凑型设计的特点,适用于150kHz至1MHz范围内的共模电磁干扰(EMI)/电磁兼容性(EMC)过滤。主要应用于工业自动化设备、电机驱动系统、变频器等领域,帮助提升设备的可靠性和性能。

    技术参数


    | 参数项目 | JAC-06-683 | JAC-10-683 | JAC-20-683 | JAC-30-683 |

    | 额定电压[V] | AC 500V | AC 500V | AC 500V | AC 500V |
    | 额定电流[A] | 6 | 10 | 20 | 30 |
    | 测试电压(VAC) | 2,500 | 2,500 | 2,500 | 2,500 |
    | 隔离电阻[MΩ] | ≥100 | ≥100 | ≥100 | ≥100 |
    | 泄漏电流[mA] | 2.5/5.0 | 2.5/5.0 | 2.5/5.0 | 2.5/5.0 |
    | 直流电阻[mΩ] | ≤100 | ≤45 | ≤15 | ≤8 |
    | 安全认证温度范围 [°C]| -25至+85 | -25至+85 | -25至+85 | -25至+85 |
    | 工作温度范围 [°C] | -40至+85 | -40至+85 | -40至+85 | -40至+85 |
    | 工作湿度范围 [%] | 20-95 (无凝结)| 20-95 (无凝结)| 20-95 (无凝结)| 20-95 (无凝结)|
    | 储存温度范围 [°C]| -40至+85 | -40至+85 | -40至+85 | -40至+85 |
    | 振动测试[g] | 19.6m/s² | 19.6m/s² | 19.6m/s² | 19.6m/s² |
    | 冲击测试[g] | 196.1m/s² | 196.1m/s² | 196.1m/s² | 196.1m/s² |
    | 安全认证标准 | UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC |

    产品特点和优势


    JAC系列滤波器具有多种独特优势:
    - 低轮廓、紧凑型设计:适配空间有限的应用场合。
    - 宽工作温度范围:能够在极端环境下稳定工作。
    - 高可靠性:通过了多项安全认证,确保长期稳定运行。
    - 多功能选项:提供DIN导轨安装、超高压衰减等选项,满足不同需求。

    应用案例和使用建议


    应用案例:JAC系列滤波器广泛应用于各类工业自动化设备、电机驱动系统、变频器等,例如工厂自动化设备、风力发电控制系统、电梯控制系统等。
    使用建议:
    1. 注意接地连接:当通过DIN导轨进行接地时,可能无法达到预期的噪声抑制效果,因此务必直接将保护接地(PE)连接到地线。
    2. 正确安装终端盖:避免在设备运行过程中意外触碰内部组件,确保设备安全稳定运行。
    3. 定期检查:定期对滤波器进行检测和维护,以确保其性能稳定并延长使用寿命。

    兼容性和支持


    - 兼容性:JAC系列滤波器适用于各种工业应用环境,可以与大多数标准的工业控制设备配合使用。
    - 支持与维护:厂商提供了详尽的技术文档和支持服务,确保用户能够充分利用产品的功能和性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备噪声抑制效果不佳 | 检查是否正确安装接地连接 |
    | 运行过程中滤波器温度过高 | 检查设备散热情况并调整安装位置 |
    | 设备启动瞬间出现异常波动 | 检查接线方式及接线质量,确认是否正确连接终端盖|

    总结和推荐


    综上所述,JAC系列滤波器凭借其紧凑的设计、宽泛的工作温度范围以及强大的噪声抑制能力,使其成为工业自动化设备的理想选择。无论是在严苛的工业环境中还是在常规应用场景下,JAC系列滤波器均表现出色。强烈推荐在需要高可靠性噪声抑制解决方案的场合中使用此系列产品。

JAC-20-683参数

参数
中心频率 -
带宽 -
插入损耗 -
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

JAC-20-683厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

JAC-20-683数据手册

厂牌 PDF简要描述 下载
COSEL 其他滤波器 COSEL JAC-20-683 JAC-20-683数据手册

JAC-20-683封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.401 ¥ 431.7686
10+ $ 49.9104 ¥ 419.2472
25+ $ 46.1118 ¥ 387.3395
50+ $ 43.3495 ¥ 364.1361
100+ $ 41.6437 ¥ 349.807
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 431.76
直接购买
加入购物车
