NBC-16-102

产品分类: 电源配件
厂牌: COSEL
产品描述: Power Line Filter High Attenuation 60Hz 16A 250VAC/250VDC Terminal Block Flange Mount
供应商型号: 436-NBC-16-102
供应商: Mouser
标准整包数: 1

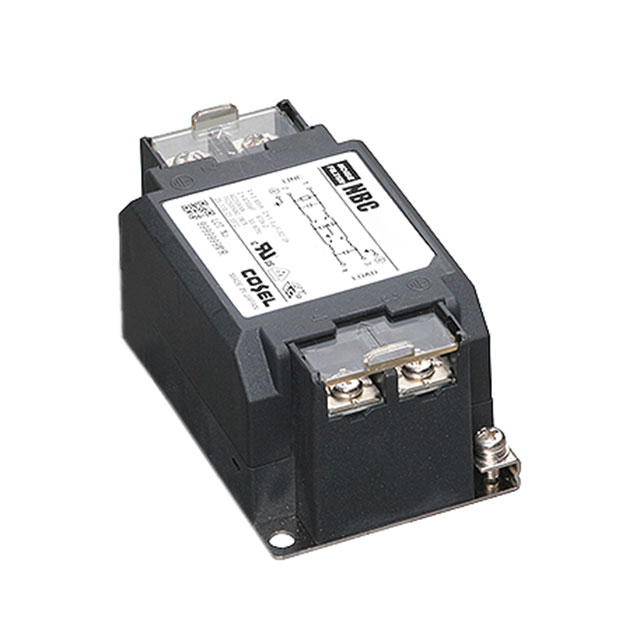

COSEL 电源配件 NBC-16-102

NBC-16-102概述


    产品简介


    NBC系列噪声滤波器
    NBC系列噪声滤波器是一种高衰减类型的共模噪声滤波器,适用于150kHz到1MHz频段的噪声抑制(采用二级滤波结构)。本系列产品主要用于单相交流电系统,额定电压最高可达250VAC。它们广泛应用于各种电力供应和工业自动化领域,能够有效保护敏感设备免受电磁干扰的影响。

    技术参数


    | 参数 | NBC-06-472 | NBC-10-472 | NBC-16-472 | NBC-20-472 | NBC-30-472 |
    |
    | 额定电压[V] | AC 250 / DC 250 | AC 250 / DC 250 | AC 250 / DC 250 | AC 250 / DC 250 | AC 250 / DC 250 |
    | 额定电流[A] | 6 | 10 | 16 | 20 | 30 |
    | 测试电压 | 2,500 VAC (20mA 截止电流),室温湿度下1分钟 | 2,500 VAC (20mA 截止电流),室温湿度下1分钟 | 2,500 VAC (20mA 截止电流),室温湿度下1分钟 | 2,500 VAC (20mA 截止电流),室温湿度下1分钟 | 2,500 VAC (20mA 截止电流),室温湿度下1分钟 |
    | 隔离电阻 | 500 VDC 下最小值为100MΩ | 500 VDC 下最小值为100MΩ | 500 VDC 下最小值为100MΩ | 500 VDC 下最小值为100MΩ | 500 VDC 下最小值为100MΩ |
    | 泄漏电流 | 最大值0.5mA/1.0mA | 最大值0.5mA/1.0mA | 最大值0.5mA/1.0mA | 最大值0.5mA/1.0mA | 最大值0.5mA/1.0mA |
    | 电压降 | 最大值1.0V | 最大值1.0V | 最大值1.0V | 最大值1.0V | 最大值1.0V |
    | 安全认证温度范围 | -25°C 到 +85°C (参考降额曲线) | -25°C 到 +85°C (参考降额曲线) | -25°C 到 +85°C (参考降额曲线) | -25°C 到 +85°C (参考降额曲线) | -25°C 到 +85°C (参考降额曲线) |
    | 工作温度 | -40°C 到 +85°C (参考降额曲线) | -40°C 到 +85°C (参考降额曲线) | -40°C 到 +85°C (参考降额曲线) | -40°C 到 +85°C (参考降额曲线) | -40°C 到 +85°C (参考降额曲线) |
    | 工作湿度 | 20%RH 到 95%RH (无冷凝) | 20%RH 到 95%RH (无冷凝) | 20%RH 到 95%RH (无冷凝) | 20%RH 到 95%RH (无冷凝) | 20%RH 到 95%RH (无冷凝) |
    | 存储温度/湿度 | -40°C 到 +85°C/20%RH 到 95%RH (无冷凝) | -40°C 到 +85°C/20%RH 到 95%RH (无冷凝) | -40°C 到 +85°C/20%RH 到 95%RH (无冷凝) | -40°C 到 +85°C/20%RH 到 95%RH (无冷凝) | -40°C 到 +85°C/20%RH 到 95%RH (无冷凝) |
    | 振动 | 10-55Hz,19.6m/s² (2G),每个轴3分钟周期,每个轴各1小时 | 10-55Hz,19.6m/s² (2G),每个轴3分钟周期,每个轴各1小时 | 10-55Hz,19.6m/s² (2G),每个轴3分钟周期,每个轴各1小时 | 10-55Hz,19.6m/s² (2G),每个轴3分钟周期,每个轴各1小时 | 10-55Hz,19.6m/s² (2G),每个轴3分钟周期,每个轴各1小时 |
    | 冲击 | 196.1m/s² (20G),11ms,每个轴一次 | 196.1m/s² (20G),11ms,每个轴一次 | 196.1m/s² (20G),11ms,每个轴一次 | 196.1m/s² (20G),11ms,每个轴一次 | 196.1m/s² (20G),11ms,每个轴一次 |
    | 安全认证 | UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC (仅适用于AC输入) | UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC (仅适用于AC输入) | UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC (仅适用于AC输入) | UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC (仅适用于AC输入) | UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC (仅适用于AC输入) |

    产品特点和优势


    NBC系列噪声滤波器具备多种独特功能和优势,使其在市场上具有显著的竞争优势:
    1. 高衰减能力:针对150kHz到1MHz频段的共模噪声提供出色的衰减效果,有效降低干扰。
    2. 单相设计:适用于单相交流电系统,方便集成于各类电力供应系统。
    3. 推拉式接线端子:便于快速安装和维护,提高工作效率。
    4. DIN导轨安装选项:提供灵活的安装方式,易于实现标准化布线管理。
    5. 宽泛的工作温度范围:确保在极端环境下稳定运行,可靠性更高。
    6. 多项安全认证:符合国际标准的安全认证,保障用户安全。

    应用案例和使用建议


    NBC系列噪声滤波器广泛应用于电力供应系统、工业自动化控制等领域。例如,在光伏逆变器、风力发电机控制系统中,可有效减少共模噪声对电力传输的干扰。为了获得最佳的滤波效果,建议采取以下措施:
    1. 选择合适的型号:根据具体应用场合选择合适的额定电流和滤波容量。
    2. 正确接地:确保保护地线(PE)可靠连接,以避免共模噪声未被充分抑制的情况发生。
    3. 定期检查:定期检测泄漏电流和电压降,确保滤波器处于良好状态。

    兼容性和支持


    NBC系列噪声滤波器可与标准DIN导轨系统兼容,便于集成安装。制造商提供了全面的技术支持和售后服务,包括安装指导、故障诊断及维修服务等。

    常见问题与解决方案


    1. 问题:滤波器过热?
    解决方案:检查周围环境温度是否过高,调整负载以避免过载。

    2. 问题:噪声滤除效果不佳?
    解决方案:确认连接正确且无短路现象,考虑更换更大额定电流的型号。

    3. 问题:出现异常振动或冲击导致损坏?
    解决方案:在安装过程中使用适当的固定装置,确保设备稳固。

    总结和推荐


    NBC系列噪声滤波器凭借其卓越的性能、广泛的应用范围和强大的市场竞争力,成为许多工业应用的理想选择。对于需要高精度、可靠性和抗干扰性的电力供应系统,推荐使用NBC系列噪声滤波器,它能有效提升系统的整体性能和稳定性。

NBC-16-102参数

参数
类型 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

NBC-16-102厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NBC-16-102数据手册

厂牌 PDF简要描述 下载
COSEL 电源配件 COSEL NBC-16-102 NBC-16-102数据手册

NBC-16-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.592 ¥ 359.9024
10+ $ 40.77 ¥ 344.5065
25+ $ 40.1328 ¥ 339.1222
50+ $ 38.3985 ¥ 324.4673
100+ $ 36.5505 ¥ 308.8517
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 359.9
