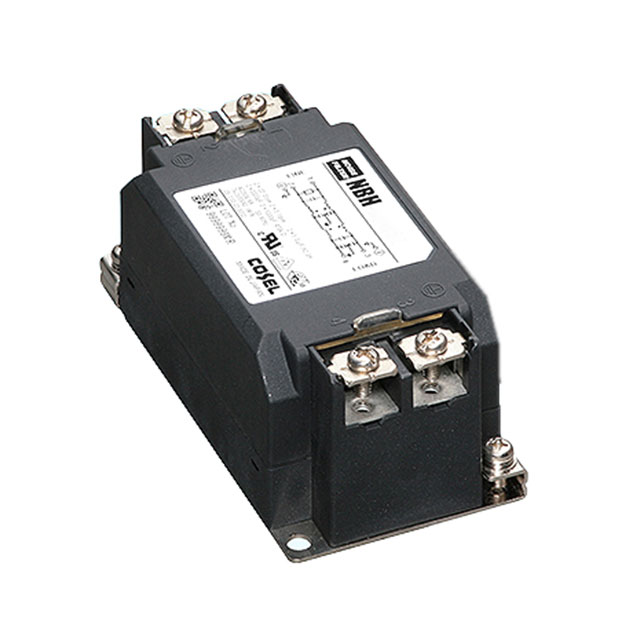

NBH-10-432-D

产品分类: 电源配件
厂牌: COSEL
产品描述: Power Line Filter Ultra High Attenuation 60Hz 10A 250VAC/250VDC Terminal Block DIN Rail
供应商型号: J-COHS-0005978
供应商: Chip1stop
标准整包数: 1
COSEL 电源配件 NBH-10-432-D

NBH-10-432-D概述

    NBH系列超低噪声滤波器技术手册

    1. 产品简介


    NBH系列是一种专为处理共模噪声而设计的高性能滤波器,尤其适用于10kHz至10MHz频段范围内的噪声抑制。该系列产品采用双级滤波结构,能够显著降低电磁干扰(EMI)和电磁兼容性(EMC)问题,广泛应用于工业控制、通信系统、医疗设备及各类高要求电子设备中。

    2. 技术参数


    以下是NBH系列滤波器的主要技术规格:
    | 参数 | 规格 |

    | 额定电压 | 交流1相250V/直流250V |
    | 额定电流 | 6A, 10A, 16A, 20A, 30A |
    | 测试电压(端子-安装板) | 2,500 VAC(截止电流=20mA),室温湿度下1分钟 |
    | 隔离电阻 | 500 VDC,最小100 MW,室温湿度 |
    | 泄漏电流 | 125/250V 60Hz,最大0.5mA/1.0mA |
    | 压降 | 最大1.0V |
    | 安全认证温度范围 | -25°C 至 +85°C(参考降额曲线A和B) |
    | 工作温度范围 | -40°C 至 +85°C(参考降额曲线A和B) |
    | 工作湿度范围 | 20% 至 95%RH(非凝露) |
    | 存储温度/湿度范围 | -40°C 至 +85°C,20% 至 95%RH(非凝露) |
    | 振动 | 10Hz 至 55Hz,19.6m/s²(2G),周期3分钟,每个X, Y, Z轴1小时 |
    | 冲击 | 196.1m/s²(20G),11ms,每个X, Y, Z轴各一次 |
    | 安全认证标志 | UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil3-1, ENEC |

    3. 产品特点和优势


    - 超低噪声滤波:通过双级滤波结构,有效抑制从10kHz到10MHz的共模噪声。
    - 高可靠性:通过严格的测试验证,保证在各种恶劣环境下正常工作。
    - 易于安装:提供DIN导轨安装选项,安装便捷且可靠。
    - 安全认证:通过多项国际安全认证,确保产品符合全球标准。

    4. 应用案例和使用建议


    应用案例:NBH系列滤波器广泛应用于自动化控制系统、通信系统、医疗器械及各类高要求的电子设备。例如,在医疗设备中,它们可以有效抑制高频噪声,确保设备稳定运行。
    使用建议:
    - 当滤波器通过DIN导轨接地时,确保保护接地(PE)与设备接地连接,以避免噪声抑制效果不佳。
    - 根据实际工作环境和负载情况选择合适的型号,确保最佳的性能表现。

    5. 兼容性和支持


    - 兼容性:NBH系列滤波器具有多种安装方式和电气特性,可与不同类型的设备兼容。
    - 技术支持:制造商提供详尽的技术文档和支持服务,帮助客户解决问题并确保设备的最佳性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 滤波器无法正常工作 | 检查连接线缆和接地点是否正确 |
    | 泄漏电流超出规定值 | 确认工作环境湿度和温度是否符合要求 |
    | 设备振动导致滤波器失效 | 使用专用减震装置,减少设备振动对滤波器的影响|

    7. 总结和推荐


    总结:
    - 主要优点:NBH系列滤波器具备超低噪声抑制能力,适用于宽广的工作温度和湿度范围,且具有多项国际安全认证。
    - 综合评估:该系列滤波器在多个应用领域表现出色,其出色的噪声抑制能力和稳定性使其成为市场上极具竞争力的产品。
    推荐:
    强烈推荐NBH系列滤波器用于需要严格电磁兼容性的场合。对于寻求高性能、高可靠性的用户,该产品无疑是理想的选择。

NBH-10-432-D参数

参数
类型 -
安装方式 DIN导轨安装
应用等级 通用级
零件状态 在售
包装方式 盒装

NBH-10-432-D厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NBH-10-432-D数据手册

厂牌 PDF简要描述 下载
COSEL 电源配件 COSEL NBH-10-432-D NBH-10-432-D数据手册

NBH-10-432-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.065 ¥ 316.3313
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 316.33
直接购买
加入购物车
