NBH-20-432

产品分类: 电源配件
厂牌: COSEL
产品描述: Power Line Filter Ultra High Attenuation 60Hz 20A 250VAC/250VDC Terminal Block Flange Mount
供应商型号: 4296275
供应商: 海外现货
标准整包数: 1

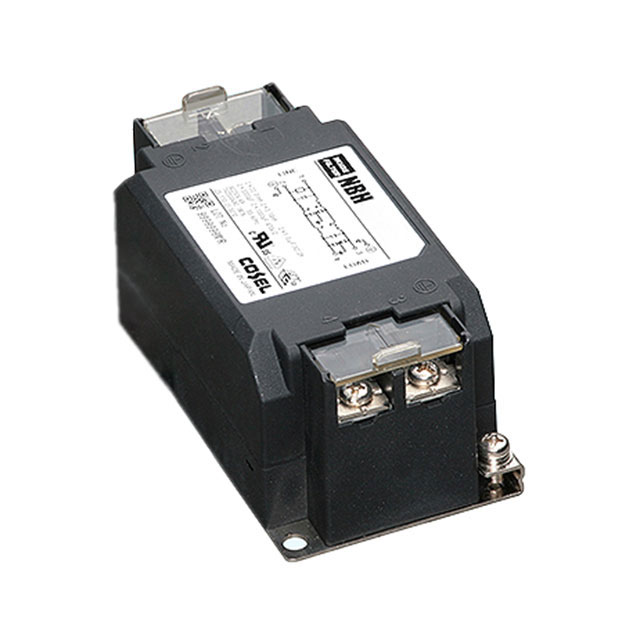

COSEL 电源配件 NBH-20-432

NBH-20-432概述

    NBH 系列超高压共模噪声抑制滤波器技术手册

    产品简介


    NBH系列是针对10kHz至10MHz频率范围内的超高压共模噪声设计的滤波器。这些滤波器采用双级滤波结构,具备高抑制能力,适用于各种电力设备和工业控制系统。产品广泛应用于单相交流电路,确保设备的安全稳定运行。

    技术参数


    - 额定电压:交流1相250V / 直流250V
    - 额定电流:6A, 10A, 16A, 20A, 30A
    - 测试电压:终端-安装板2500VAC(截止电流20mA),常温常湿条件下持续1分钟
    - 绝缘电阻:500VDC下最小100兆欧(常温常湿条件)
    - 泄漏电流:125/250V 60Hz最大0.5mA/1.0mA
    - 电压降:最大1.0V
    - 安全认证温度范围:-25°C至+85°C
    - 工作温度:-40°C至+85°C
    - 工作湿度:20%至95%RH(非凝露)
    - 存储温度/湿度:-40°C至+85°C / 20%至95%RH(非凝露)
    - 振动:10至55Hz,19.6m/s²(2G),周期3分钟,X、Y、Z轴各1小时
    - 冲击:196.1m/s²(20G),11ms,X、Y、Z轴各一次
    - 安全认证:UL1283、CSA C22.2 No.8(C-UL)、DIN EN60939 VDE0565 Teil3-1、ENEC(仅限交流输入)

    产品特点和优势


    1. 超高压共模噪声抑制:有效抑制10kHz至10MHz频段内的共模噪声,提供更高的电源质量。
    2. 双级滤波结构:通过两阶段滤波实现更稳定的输出,提高系统的整体可靠性。
    3. 宽温度范围:适应从-40°C到+85°C的工作温度范围,适用于多种恶劣环境。
    4. 高绝缘性能:提供高达100兆欧的绝缘电阻,确保在高压环境下安全运行。
    5. 多种型号选择:从6A到30A不同额定电流,满足不同应用需求。

    应用案例和使用建议


    应用案例:NBH系列滤波器广泛应用于工业自动化设备、医疗设备、通信基站等领域,用于提高设备的抗干扰能力和系统稳定性。例如,在医疗设备中,NBH系列滤波器可以有效减少高频共模噪声对患者监测数据的影响。
    使用建议:
    1. 接地注意事项:当通过DIN导轨接地时,确保保护地(PE)连接到地面,以避免噪声衰减效果不佳。
    2. 安装与调试:按照制造商提供的安装指南进行安装,确保螺钉拧紧扭矩符合要求,以保证良好的电气连接和机械稳固。

    兼容性和支持


    - 兼容性:NBH系列滤波器兼容标准DIN导轨安装方式,可方便地集成到现有系统中。
    - 支持与维护:制造商提供详尽的技术文档和客户支持,确保用户能够快速解决问题并获得最佳使用体验。

    常见问题与解决方案


    1. 问题:噪声抑制效果不佳。
    - 解决方案:检查滤波器是否正确安装和接地,确认连接线无破损,必要时更换滤波器。

    2. 问题:过热现象。
    - 解决方案:检查负载是否过大,必要时降低负载或更换更大容量的滤波器。

    总结和推荐


    综上所述,NBH系列超高压共模噪声抑制滤波器具备出色的性能和广泛的应用前景。其高抑制能力、宽工作温度范围和优良的电气特性使其成为电力设备和工业控制系统的理想选择。强烈推荐在各种高电磁干扰环境中使用此系列产品,以确保设备的高效运行和系统的长期稳定。

NBH-20-432参数

参数
类型 -
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

NBH-20-432厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

NBH-20-432数据手册

厂牌 PDF简要描述 下载
COSEL 电源配件 COSEL NBH-20-432 NBH-20-432数据手册

NBH-20-432封装设计

查看详情并下载
Symbol
Footprint
3D Model
