首页  >  产品百科  >  CP30222MB

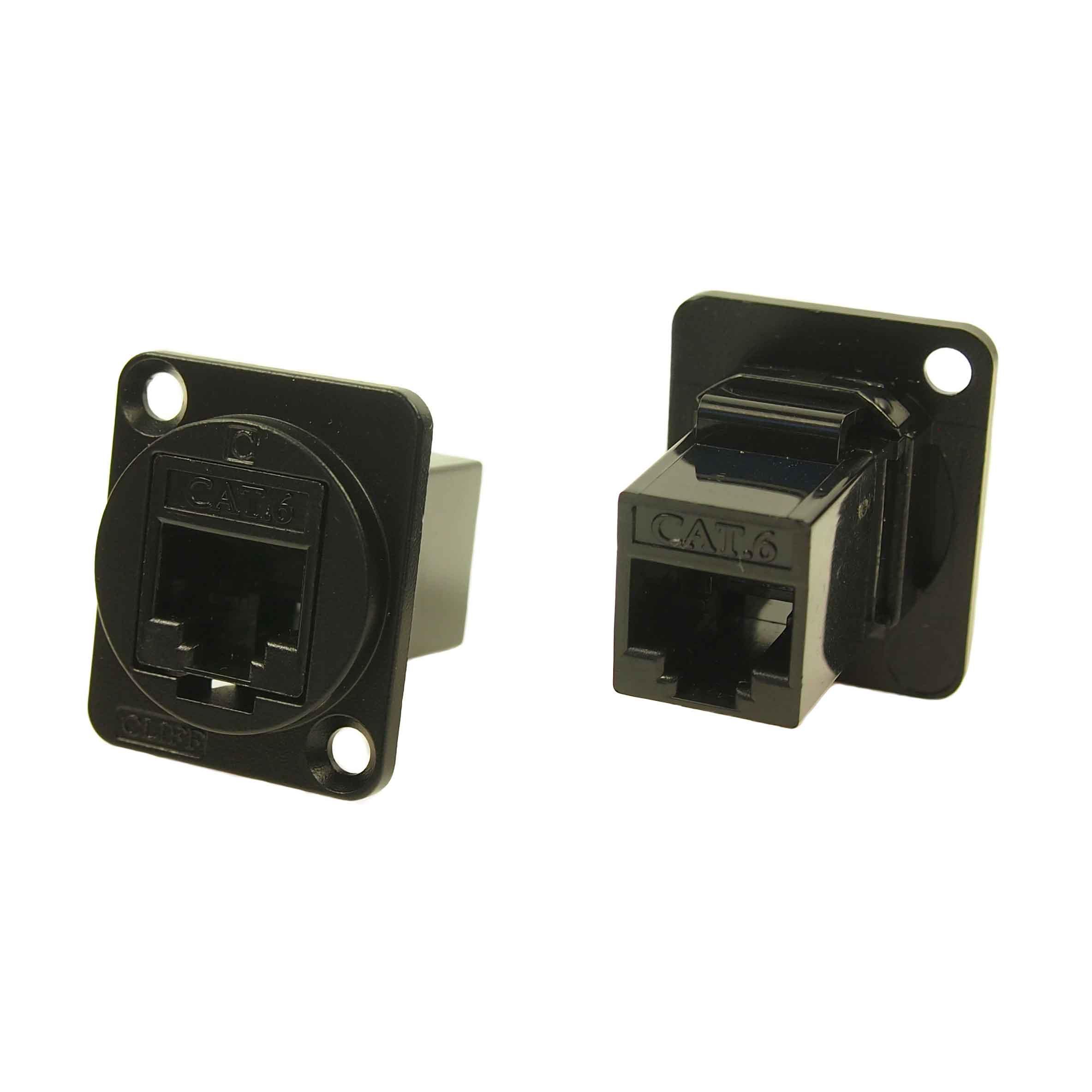

CP30222MB

产品分类: 适配器转接
厂牌: CLIFF ELECTRONIC
产品描述:
供应商型号: 4654-CP30222MB-ND
供应商: Digi-Key
标准整包数: 1
CLIFF ELECTRONIC 适配器转接 CP30222MB

CP30222MB概述

    # Cliff Electronic Components FT 系列穿板式连接器技术手册

    产品简介


    Cliff Electronic Components Limited 提供的 FT 系列穿板式连接器是开发定制化输入输出(I/O)配置的理想选择,广泛应用于墙板、机架面板等场合。该系列连接器采用了标准 XLR 面板开孔尺寸设计,支持前后使用相同的电缆进行连接,无需焊接或压接操作。其低后部轮廓设计适用于狭小空间安装,且具有多种样式选择,包括塑料、镍涂层金属和哑光黑色金属三种框架类型。
    FT 系列产品覆盖了多种接口类型,如 USB 2.0/3.0、HDMI、以太网 RJ45、光纤适配器(LC 和 SC)以及音频 RCA 接口等,适用于消费电子产品、工业控制、网络通信等多个领域。

    技术参数


    以下是部分关键型号的技术参数:
    | Part No. | 描述 | 最大电压(V) | 最大电流(A) | 特性 |

    | CP30205N | USB 3.0 A 至 USB 3.0 A | 25 | 10 | 塑料框架 |
    | CP30208N | USB 2.0 A 至 USB 2.0 A | 25 | 10 | 塑料框架 |
    | CP30220X | UTP Cat5e RJ45 至 RJ45 | 60 | 10 | 塑料框架,直通孔 |
    | CP30222SMB | FTP Cat6 RJ45 至 RJ45(屏蔽) | 60 | 10 | 哑光黑金属框架 |
    | CP30217MB | Toslink 光纤适配器 | 25 | N/A | 哑光黑金属框架 |
    | CP30240X | 2 Wire Terminal | 60 | 10 | 塑料框架,直通孔 |
    工作环境:这些连接器通常适用于室内环境,工作温度范围为 -40°C 至 +85°C。所有产品符合 RoHS 标准,确保环保合规。

    产品特点和优势


    1. 灵活性:FT 系列连接器提供丰富的接口选项,能够满足多样化的应用需求。
    2. 易用性:无需焊接或压接即可完成安装,简化了生产流程。
    3. 紧凑设计:低后部轮廓设计便于在狭小空间内安装,节省空间。
    4. 耐用性:采用优质材料制造,保证长期稳定运行。
    5. 美观性:提供不同颜色和表面处理选项(塑料、镍涂层、哑光黑),适合各种外观要求。

    应用案例和使用建议


    应用案例
    - 消费电子产品:用于电视、游戏机等设备的背板连接。
    - 工业控制:在自动化设备中实现数据传输和信号转换。
    - 网络通信:作为网络终端设备的接口模块。
    使用建议
    - 在高振动环境中使用时,建议选用带屏蔽功能的产品(如 CP30222SMB)。
    - 对于多通道设备,可考虑组合使用多种类型的连接器以实现全面覆盖。
    - 安装前需确认电缆规格与连接器匹配,避免因不兼容导致信号衰减或损坏。

    兼容性和支持


    FT 系列连接器设计上考虑到了广泛的兼容性,可以无缝集成到现有的系统中。同时,Cliff Electronic Components 提供全面的技术支持服务,包括样品申请、技术支持和售后服务,帮助客户快速解决问题并加速产品上市。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法牢固固定 | 确保安装时螺丝已拧紧至规定扭矩 |
    | 数据传输不稳定 | 检查电缆是否损坏或接触不良 |
    | 插拔困难 | 清理插针或更换新的连接器 |

    总结和推荐


    Cliff Electronic Components 的 FT 系列穿板式连接器凭借其灵活性、易用性和高性能表现,在多个行业中展现了强大的竞争力。对于需要高效开发定制化 I/O 配置的应用场景,这一系列产品无疑是理想之选。我们强烈推荐该系列产品给需要高性能连接解决方案的客户。
    如果您正在寻找一款既实用又可靠的连接器产品,那么 Cliff Electronic Components 的 FT 系列将是您的不二之选!

CP30222MB参数

参数
安装方式 法兰安装,螺纹安装,面板安装
包装方式 托盘

CP30222MB厂商介绍

CLIFF Electronic是一家知名的电子元器件分销商,专注于提供各种电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于电子电路中,用于调节电流和电压。

2. 主动元件:包括集成电路(IC)、晶体管等,它们在电子设备中扮演着核心角色,负责信号放大、数据处理等。

3. 连接器和电缆:用于电子设备之间的连接,确保信号和电源的传输。

4. 传感器和控制器:用于监测和控制各种环境参数,如温度、湿度、压力等。

5. 电源管理:包括电源模块、电池等,为电子设备提供稳定的电力供应。

CLIFF Electronic的优势在于:

- 广泛的产品线:提供从基础元件到复杂系统的全方位解决方案。
- 快速响应:能够迅速响应客户需求,提供及时的技术支持和物流服务。
- 质量保证:所有产品均经过严格质量控制,确保可靠性和耐用性。
- 客户定制:提供定制化服务,满足特定应用需求。

CLIFF Electronic致力于为客户提供高质量的产品和服务,以支持他们在各种应用领域的创新和发展。

CP30222MB数据手册

厂牌 PDF简要描述 下载
CLIFF ELECTRONIC 适配器转接 CLIFF ELECTRONIC CP30222MB CP30222MB数据手册

CP30222MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.018 ¥ 76.2021
10+ $ 7.3798 ¥ 61.76
25+ $ 6.9172 ¥ 57.8887
50+ $ 6.5869 ¥ 55.1245
100+ $ 6.2726 ¥ 52.4934
250+ $ 5.88 ¥ 49.2082
500+ $ 5.5995 ¥ 46.8612
1000+ $ 5.3326 ¥ 44.6269
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 76.2
