4684

产品分类: 适配器转接
厂牌: POMONA ELECTRONICS
产品描述: BNC to Banana Plug Accessory
供应商型号: 2982959
供应商: 海外现货
标准整包数: 1
POMONA ELECTRONICS 适配器转接 4684

4684概述


    产品简介




    型号:Pomona 4684

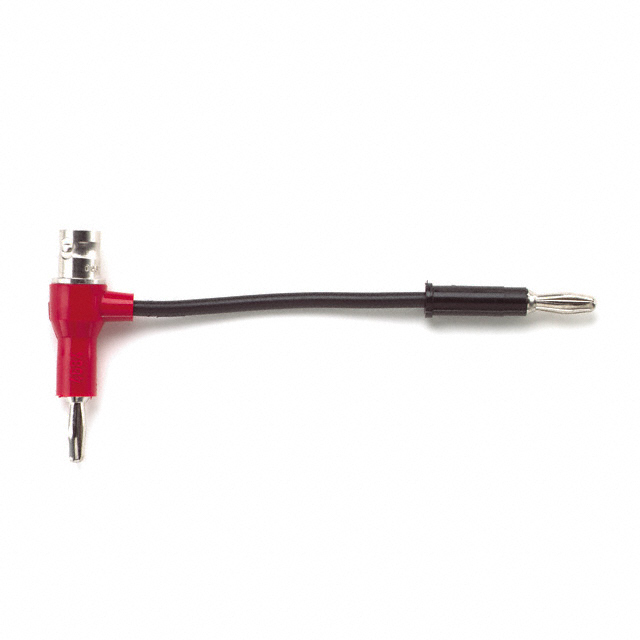

    Pomona 4684是一款适配器,主要用于连接BNC(Bayonet Neill-Concelman)公头接口与标准香蕉插孔的设备。这种适配器允许用户通过标准的BNC接口进行连接,同时具备良好的接地连接,使得BNC公头能够方便地与带有香蕉插孔的设备相配合。该适配器在科学仪器、实验室测试设备、数据采集系统等多个领域具有广泛应用。


    技术参数




    - 连接器类型:
    - 上部连接器:BNC母头
    - 下部连接器:香蕉插头
    - 材料与表面处理:
    - BNC母头的接触件采用金镀层,符合MIL-C-39012要求
    - 香蕉插头和弹簧使用铍铜,符合QQ-C-533,合金172,条件HT
    - 插头主体采用黄铜,符合QQ-B-626,合金360,半硬状态
    - 表面处理:镍镀层,符合QQ-N-290,等级2,200/300微英寸
    - 绝缘材料:聚丙烯
    - 电压与温度限制:
    - 手持测试:最大交流电压30V,直流电压60V
    - 受控电压环境下的自由测试:最大电压500VRMS
    - 工作温度:最大+55°C(+131°F)


    产品特点和优势




    Pomona 4684适配器具备多种显著的特点与优势:

    - 多功能兼容性:可将BNC公头接口便捷地转换为标准香蕉插孔,适用范围广泛。
    - 优良的接地性能:提供距离可达63.5毫米(2.50英寸)的接地导线,适用于各种复杂的布线需求。
    - 耐久性材料:采用优质黄铜和金镀层材料,确保长时间使用中的稳定性和可靠性。
    - 环境适应性强:能够在较宽的工作温度范围内保持稳定的电气性能,适用于各种复杂的工作环境。


    应用案例和使用建议




    应用案例:
    在电子实验和科学研究中,Pomona 4684通常用于连接数据采集系统和示波器等仪器。例如,在测量高频信号时,它可以帮助用户便捷地将BNC接口的信号引入到需要使用香蕉插孔的测试设备中,从而减少连接步骤,提高测试效率。

    使用建议:
    - 在使用Pomona 4684连接高精度仪器时,务必确保所有的连接都牢固无误,避免信号衰减或干扰。
    - 注意工作温度限制,确保适配器能在合适的温度范围内正常运行,以避免因过热导致的性能下降。
    - 建议定期检查连接器是否有物理损伤或老化现象,及时更换损坏部件,确保设备的长期稳定运行。


    兼容性和支持




    Pomona 4684适配器与其他标准BNC和香蕉插头类型的设备兼容。制造商提供了详细的安装指南和使用说明,并设有技术支持热线(电话:800-241-2060),随时解答用户的技术疑问。


    常见问题与解决方案




    1. 问题:设备无法正常工作,怀疑是由于适配器连接不牢固造成的。
    - 解决办法:检查所有连接点,确保BNC母头和香蕉插头都已完全插入并拧紧。
    2. 问题:适配器内部线路出现了短路现象。
    - 解决办法:如发生此类情况,请立即停止使用并联系厂家,不要自行拆解修理。
    3. 问题:使用过程中发现温度过高。
    - 解决办法:应立即切断电源,将设备移至更凉爽的地方,确保适配器能在规定的温度范围内使用。


    总结和推荐




    综上所述,Pomona 4684适配器以其出色的兼容性、稳定性以及多样化的应用场景,使其成为众多科研和工业测试项目中的优选配件。无论是科学研究还是工程应用,该适配器都能够提供可靠的性能表现。因此,我强烈推荐用户在面对需要连接BNC和香蕉插头设备时选择这款产品。

4684参数

参数
长*宽*高 123.95mm(长度)
零件状态 在售
包装方式 散装

4684厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

4684数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 适配器转接 POMONA ELECTRONICS 4684 4684数据手册

4684封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 364.2888
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 364.28
