415-0537-MM500

产品分类: 同轴线缆
厂牌: CINCH
产品描述:
供应商型号: 4179817
供应商: 海外现货
标准整包数: 1
CINCH 同轴线缆 415-0537-MM500

415-0537-MM500概述


    产品简介

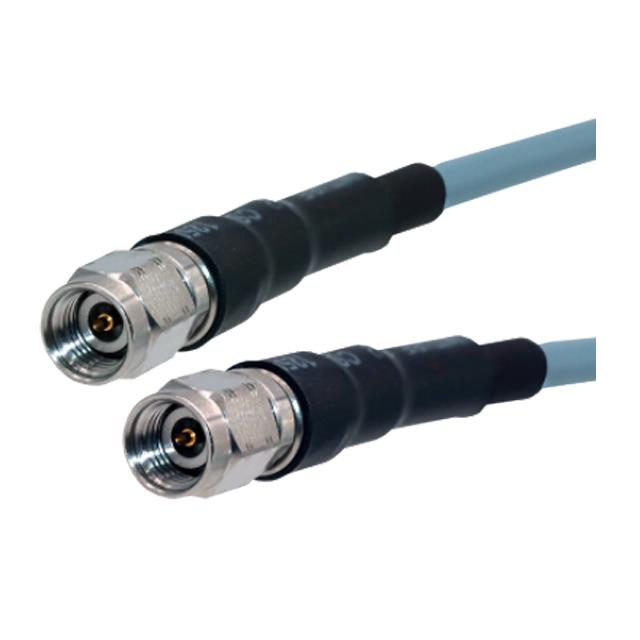

    Johnson 1.85mm 直插式插头是一种专为工程实验室和制造环境设计的高性能柔性电缆组件,适用于精密测试和测量应用。该产品提供高达67 GHz的卓越操作性能,使得其在多种关键应用中表现出色,如测试和测量设备、制造实验室、局域网路由器和广域网络系统设备等。

    技术参数


    - 最高工作频率: 67 GHz
    - 电压驻波比(VSWR): 最大值为1.30
    - 速度传播系数(Vp): 74%
    - 插入损耗: 见下表
    - 长度规格: 可选100mm, 6英寸, 200mm, 12英寸, 18英寸, 500mm, 24英寸, 36英寸, 1000mm
    - 公差: 见下表
    | 长度 (mm/inch) | 插入损耗 (Max dB) | VSWR (Max) |
    |
    | 100 / 4" | <-0.7dB | 1.30 |
    | 6" | <-0.8dB | 1.30 |
    | 200 / 8" | <-1.1dB | 1.30 |
    | 12" | <-1.5dB | 1.30 |
    | 18" | <-2.1dB | 1.30 |
    | 500 / 19.7" | <-2.3dB | 1.30 |
    | 24" | <-2.8dB | 1.30 |
    | 36" | <-3.5dB | 1.30 |
    | 1000 / 39.4" | <-3.7dB | 1.30 |

    产品特点和优势


    Johnson 1.85mm 直插式插头具备以下显著特点:
    - 高达67 GHz的卓越操作性能,确保其在高频率下的稳定性和可靠性。
    - 最大电压驻波比仅为1.30,表明其良好的阻抗匹配性能。
    - 插入损耗低,最小为-0.7 dB,保证信号传输的质量。
    这些特性使其成为测试和测量领域的理想选择,特别适合需要高精度和稳定性的场合。

    应用案例和使用建议


    应用案例
    - 测试与测量设备: 在频谱分析仪、矢量网络分析仪等设备中作为连接部件,实现高频信号的准确传输。
    - 制造实验室: 在自动化测试设备中作为连接器,用于高速数据传输。
    - 网络设备: 如LAN路由器和WAN系统设备中,确保高频信号的可靠传输。
    使用建议
    - 环境适应性: 确保安装时电缆不受到过度弯曲或机械应力,以避免损坏。
    - 维护保养: 定期检查连接处是否有腐蚀或磨损,及时更换以保持最佳性能。

    兼容性和支持


    Johnson 1.85mm 直插式插头兼容多种长度的柔性电缆,并可根据客户需求提供定制配置。制造商提供全面的技术支持和维护服务,以确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题: 插头接触不良
    - 解决方案: 检查插头是否正确插入,并确保无灰尘或污垢。
    2. 问题: 信号质量下降
    - 解决方案: 检查电缆是否有破损或老化现象,必要时更换新的电缆。
    3. 问题: 连接不稳定
    - 解决方案: 重新固定电缆,确保其不会被拉扯或过度弯曲。

    总结和推荐


    Johnson 1.85mm 直插式插头以其出色的高频性能和稳定的电气特性,成为精密测试和测量应用的理想选择。其广泛的应用范围和优良的产品特性使其在市场上具有强大的竞争力。对于需要高精度和可靠性的客户来说,推荐使用Johnson 1.85mm 直插式插头。

415-0537-MM500参数

参数
长*宽*高 500mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

415-0537-MM500厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0537-MM500数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0537-MM500 415-0537-MM500数据手册
