415-0537-MM200

产品分类:
厂牌: CINCH
产品描述:
供应商型号: 4179816
供应商: 海外现货
标准整包数: 1
CINCH  415-0537-MM200

415-0537-MM200概述

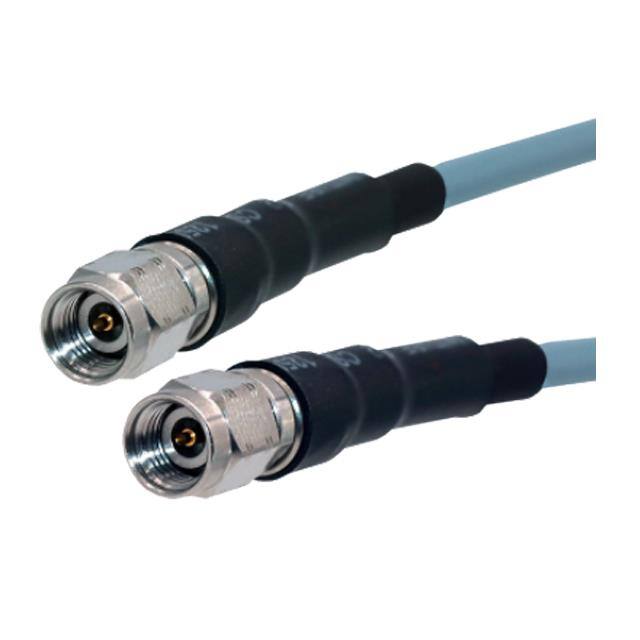

    Johnson™ 1.85mm 直插式连接器技术手册

    1. 产品简介


    Johnson™ 1.85mm 直插式连接器是专为高精度测试与测量设备设计的柔性电缆组件。该系列产品支持高达67 GHz的卓越工作性能,适用于工程实验室和制造环境。凭借其优良的电气特性和广泛的应用范围,Johnson™ 1.85mm 直插式连接器在测试设备、制造实验室、局域网路由器和广域网系统设备等领域得到广泛应用。

    2. 技术参数


    以下是Johnson™ 1.85mm 直插式连接器的技术规格和性能参数:
    | 型号编号 | 电缆长度 | 插入损耗 (最大值, dB) | 驻波比 (最大值) |

    | 415-0537-MM100 | 100 mm | -0.7 dB | 1.30 |
    | 415-0537-006 | 6 英寸 | -0.8 dB | 1.30 |
    | 415-0537-MM200 | 200 mm | -1.1 dB | 1.30 |
    | 415-0537-012 | 12 英寸 | -1.5 dB | 1.30 |
    | 415-0537-018 | 18 英寸 | -2.1 dB | 1.30 |
    | 415-0537-MM500 | 500 mm | -2.3 dB | 1.30 |
    | 415-0537-024 | 24 英寸 | -2.8 dB | 1.30 |
    | 415-0537-036 | 36 英寸 | -3.5 dB | 1.30 |
    | 415-0537-M1.0 | 1000 mm | -3.7 dB | 1.30 |
    这些型号均具有以下电气特性:
    - 工作频率:高达67 GHz
    - 速度传播率(Velocity of Propagation):74%
    - 驻波比(VSWR)最大值:1.30

    3. 产品特点和优势


    Johnson™ 1.85mm 直插式连接器具备以下几个独特的优势:
    - 卓越的高频性能:支持高达67 GHz的工作频率,确保在高频率应用中仍能保持良好的信号传输质量。
    - 低插入损耗:提供出色的信号传输性能,减少信号损失。
    - 高驻波比:保持驻波比的最大值为1.30,确保信号传输的稳定性和可靠性。
    - 定制化配置:根据客户需求提供多种长度选择,灵活适应不同的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 测试与测量设备:在精密测试仪器中,Johnson™ 1.85mm 直插式连接器可用于确保测试结果的准确性和可靠性。
    - 制造实验室:在制造环境中,可以用于自动化生产线的测试点,提高生产效率和产品质量。
    - 局域网路由器和广域网系统设备:在通信设备中,提供稳定的高速数据传输。
    使用建议:
    - 在使用过程中,应避免过度弯曲或折损电缆,以保持其良好的电气性能。
    - 定期检查连接器的状态,确保接触良好,无松动现象。

    5. 兼容性和支持


    Johnson™ 1.85mm 直插式连接器与市场上多数标准设备兼容。此外,制造商还提供了详细的技术支持和售后服务,帮助客户解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    常见问题:
    - Q: 为什么插入损耗会增加?
    - A: 过度弯曲或折损电缆会导致插入损耗增加。建议检查电缆是否有物理损伤,并遵循正确的安装和使用方法。
    - Q: 如何确保驻波比符合要求?
    - A: 使用专用工具进行检测,确保连接器和电缆接头安装牢固,避免接触不良导致驻波比升高。

    7. 总结和推荐


    总体来看,Johnson™ 1.85mm 直插式连接器是一款性能优越、应用广泛的高精度测试设备组件。它在高频率环境下表现出色,适合各种复杂的应用场景。建议在需要高性能测试设备的场合使用本产品。

415-0537-MM200参数

参数
包装方式 袋装

415-0537-MM200厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0537-MM200数据手册

厂牌 PDF简要描述 下载
CINCH CINCH 415-0537-MM200 415-0537-MM200数据手册

415-0537-MM200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2557.894
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2557.89
