415-0016-MM750

产品分类: 同轴线缆
厂牌: CINCH
产品描述:
供应商型号: ET-2833458
供应商: 海外现货
标准整包数: 1

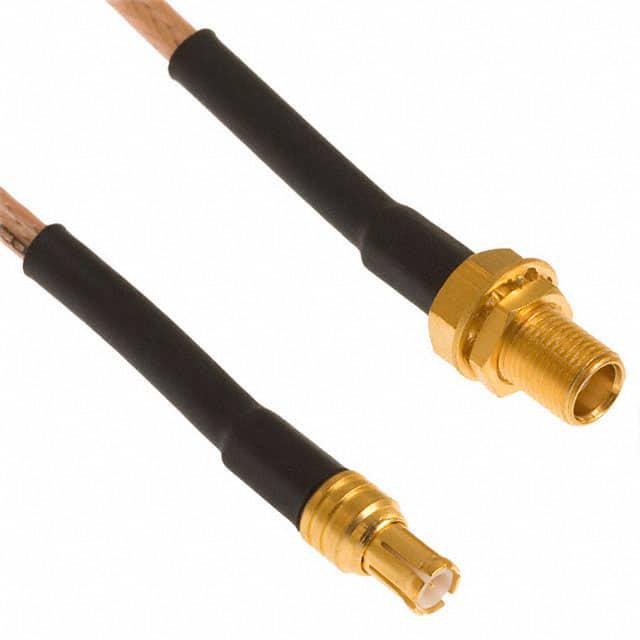

CINCH 同轴线缆 415-0016-MM750

415-0016-MM750概述

    # 射频电缆组件指南

    产品简介


    射频电缆组件是一种广泛应用于各种通信系统中的关键部件,用于在不同组件之间传输射频信号。常见的射频电缆组件包括MMCX、MCX、SMA、SMB、BNC、N型等多种连接器形式。这些组件具有高频率传输能力、低损耗和良好的阻抗匹配特性,能够在多种环境中提供可靠的信号传输性能。
    主要功能
    射频电缆组件的主要功能是实现高频信号的传输,保证信号的完整性与稳定性。这些组件需要具备优异的电气特性,以适应不同的工作环境。
    应用领域
    射频电缆组件的应用范围非常广泛,涵盖通信基站、雷达系统、航空航天、医疗成像设备、测试仪器等领域。它们能够满足特定的通信需求,提供稳定可靠的数据传输。

    技术参数


    以下是根据数据表中提供的部分射频电缆组件的技术参数整理而成的信息汇总:
    | 连接器 | 电缆 | 阻抗 (Ω) | 最大频率 (GHz) | 电压 (Vrms) |

    | MMCX | RG-178 | 50 | 6 | 500 |
    | MMCX | RG-316 | 50 | 6 | 500 |
    | MCX | RG-178 | 50 | 6 | 750 |
    | MCX | RG-316 | 50 | 6 | 1000 |
    | MCX | RG-316 DS | 50 | 6 | 1000 |
    | SMA | RG-178 | 50 | 12.4 | 500 |
    | SMA | RG-316 | 50 | 12.4 | 750 |
    | SMA | RG-316 DS | 50 | 12.4 | 750 |
    | SMA | RG-58 | 50 | 12.4 | 1000 |
    | SMB | RG-178 | 50 | 4 | 750 |
    | SMB | RG-316 | 50 | 4 | 1000 |
    此外,电缆长度的公差如下:
    - ≤1 ft(≤0.3 m):+1 in (-25 mm) 至 -0.25 in (-6 mm)
    - >1 ft 至 5 ft(>0.3 m 至 1.5 m):+2 in (-50 mm) 至 -1 in (-25 mm)
    - >5 ft 至 10 ft(>1.5 m 至 3 m):+4 in (-100 mm) 至 -2 in (-50 mm)
    - >10 ft 至 25 ft(>3 m 至 7.5 m):+6 in (-150 mm) 至 -3 in (-75 mm)
    - >25 ft(>7.5 m):+2% 至 -1%

    产品特点和优势


    1. 广泛的适用范围:支持不同类型的连接器和电缆,适用于各种通信和电子设备。
    2. 高可靠性:提供优异的电气特性和阻抗匹配,确保信号传输的稳定性和完整性。
    3. 定制化服务:支持标准和非标产品,满足客户特定的设计要求。
    4. 环境适应性强:适用于广泛的温度范围和机械应力条件。

    应用案例和使用建议


    应用案例
    - 通信基站:射频电缆组件被广泛应用于基站的内部连接,确保信号的高效传输。
    - 航空航天:在卫星通讯系统中,射频电缆组件承担着关键的数据传输任务。
    - 测试仪器:用于各种测试仪器,如频谱仪、网络分析仪等,确保高精度测量结果。
    使用建议
    - 正确选择电缆类型:根据具体应用场景和需求选择合适的电缆类型(如RG-178、RG-316等)。
    - 考虑环境因素:在极端环境下使用时,需注意电缆的耐温、耐压和抗干扰能力。
    - 适当维护:定期检查电缆连接部位,确保信号传输的稳定性。

    兼容性和支持


    - 兼容性:射频电缆组件与其他主流连接器高度兼容,可与其他设备无缝对接。
    - 厂商支持:制造商提供详尽的产品文档和技术支持,确保用户能够快速上手并解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:信号传输不稳定
    - 解决方案:检查电缆连接部位是否松动或损坏,更换新的射频电缆组件。
    2. 问题:电缆长度不准确
    - 解决方案:参考厂商提供的公差范围进行测量,确保安装时的准确性。
    3. 问题:信号衰减严重
    - 解决方案:检查所使用的电缆是否符合应用要求的频率范围和阻抗特性,必要时更换适合的电缆。

    总结和推荐


    综合评估
    射频电缆组件以其广泛的适用范围、高可靠性、定制化服务和强大的环境适应能力,在各类通信和电子设备中扮演着重要角色。其丰富的连接器类型和广泛的频率范围使其成为众多应用场合的理想选择。
    推荐
    基于以上评估,强烈推荐射频电缆组件作为各类通信系统的关键组成部分。对于追求高效信号传输和稳定性的用户而言,选择高质量的射频电缆组件将显著提升系统的整体性能。

415-0016-MM750参数

参数
长*宽*高 750mm(长度)
零件状态 在售
包装方式 散装

415-0016-MM750厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0016-MM750数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0016-MM750 415-0016-MM750数据手册

415-0016-MM750封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.6154 ¥ 248.7692
库存: 50
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 248.76
直接购买
加入购物车
