415-0033-MM250

产品分类: 同轴线缆
厂牌: CINCH

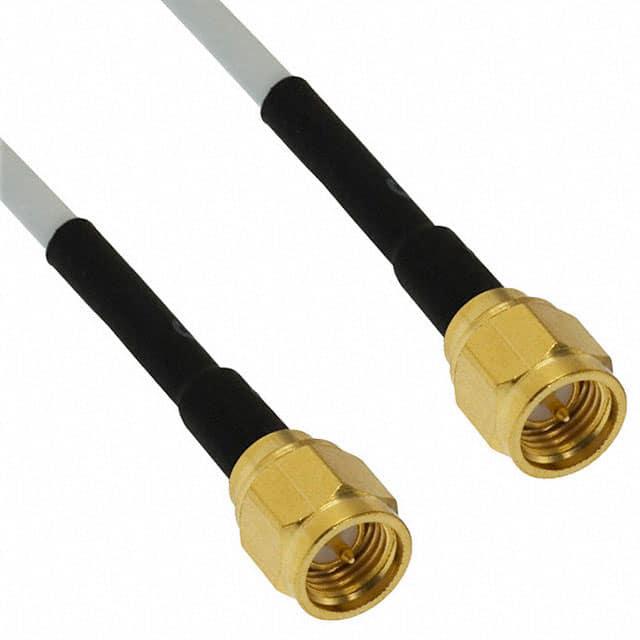

产品描述: Cable Assembly Coaxial 0.25m SMA to SMA M-M
供应商型号: ET-2833491
供应商: 海外现货
标准整包数: 1
CINCH 同轴线缆 415-0033-MM250

415-0033-MM250概述

    RF Cable Assembly Guide

    产品简介


    本指南提供了一系列RF电缆组件的产品介绍,涵盖多种类型的连接器、不同长度和材质的电缆。这些组件主要用于射频信号传输,在通信系统、测试设备、雷达系统等多个领域有着广泛的应用。

    技术参数


    以下是部分产品的主要技术参数:
    | 连接器类型 | 电缆类型 | 频率范围 (GHz) | 特性阻抗 (Ω) | 最高耐压 (Vms) | 工作电压 (Vms) |
    |
    | MMCX | RG-178 | 6 | 50 | 500 | 170 |
    | MCX | RG-178 | 6 | 50 | 750 | 250 |
    | SMA | RG-178 | 12.4 | 50 | 1000 | 335 |
    | SMB | RG-178 | 4 | 50 | 750 | 250 |
    | N Type | RG-58 | 11 | 50 | 1500 | 500 |
    不同型号的电缆具有不同的长度公差,例如标准电缆长度为1英尺时,公差为+1英寸至-0.25英寸;当长度大于25英尺时,公差为±1%。对于米制单位,公差随长度增加而变化。

    产品特点和优势


    这些电缆组件设计精良,拥有广泛的频率范围,能够承受较高的电压,确保信号传输的稳定性和可靠性。特别是SMA和N型连接器,最高频率可达12.4GHz和11GHz,适用于高性能通信系统。它们具备高耐压能力,最大可承受1500Vms的工作电压,非常适合恶劣环境下的应用。

    应用案例和使用建议


    这些RF电缆组件可用于通信基站、测试设备和雷达系统等场合。例如,SMA型电缆组件可以用于无线通信系统的内部连接,确保高频信号的可靠传输。在使用过程中,需要注意环境温度、湿度等因素对电缆性能的影响,建议在安装时尽量避免弯折角度过大,以减少信号衰减。

    兼容性和支持


    产品兼容各种标准的射频连接器,如MMCX、MCX、SMA、SMB和N型等。制造商提供了详细的使用手册和技术支持,帮助客户快速上手。此外,还可根据客户需求定制不同规格的电缆组件。

    常见问题与解决方案


    1. 问题:如何测量电缆长度?
    - 解决方案: 使用精度较高的工具进行测量,并参考制造商提供的长度公差范围。
    2. 问题:工作电压过高导致电缆损坏怎么办?
    - 解决方案: 检查电缆型号和实际工作环境,确保工作电压不超过规定的最大值。

    总结和推荐


    综上所述,这些RF电缆组件具有出色的性能参数和广泛的应用场景,特别适合于高要求的通信和测试系统。其高频率范围、高耐压能力和可靠的信号传输特性使其在市场上具有较强的竞争力。建议在需要高质量射频信号传输的场合使用这些产品。

415-0033-MM250参数

参数 值
长*宽*高 250mm(长度)
零件状态 在售
包装方式 散装

415-0033-MM250厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0033-MM250数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0033-MM250 415-0033-MM250数据手册

415-0033-MM250封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.5221 ¥ 144.2774
10+ $ 13.0068 ¥ 120.8981
100+ $ 12.0988 ¥ 112.4581
250+ $ 11.5643 ¥ 107.4902
500+ $ 11.3677 ¥ 105.6627
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 144.27
