首页  >  产品百科  >  415-0036-036

415-0036-036

产品分类: 同轴线缆
厂牌: CINCH

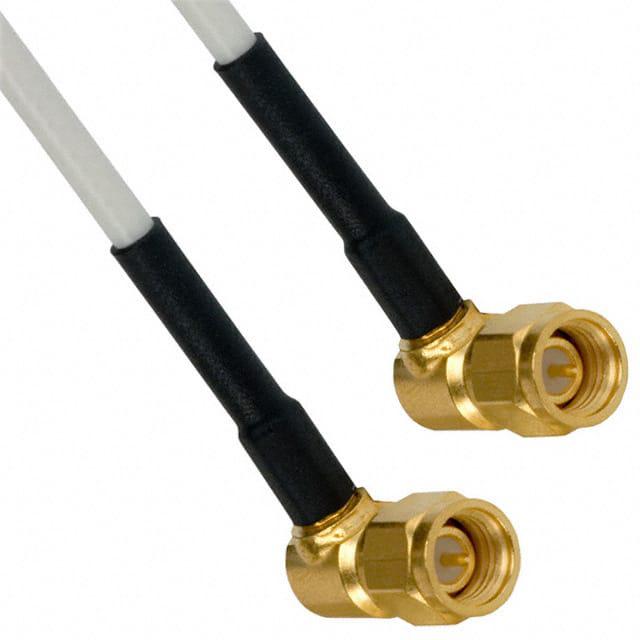

产品描述: Cable Assembly Coaxial 0.914m SMA to SMA M-M
供应商型号: N-415-0036-036
供应商: 云汉优选
标准整包数: 1
CINCH 同轴线缆 415-0036-036

415-0036-036概述

    SMA Fixed Length Cable Assemblies 技术手册

    产品简介


    SMA(SubMiniature version A)固定长度电缆组件是用于高频信号传输的精密连接器。这类组件广泛应用于无线通信系统、雷达、卫星通信及测试设备等领域。它们通常用于需要高可靠性、高性能连接的应用场合,以确保信号完整性和低损耗。

    技术参数


    | 产品型号 | 电缆类型 | 长度 (英寸/毫米) | 连接器类型 |

    | 415-0027-006 | RG-178 | 6" (152 mm) | SMA直角插头 |
    | 415-0027-012 | RG-178 | 12" (305 mm) | SMA直角插头 |
    | 415-0027-018 | RG-178 | 18" (457 mm) | SMA直角插头 |
    | 415-0027-024 | RG-178 | 24" (610 mm) | SMA直角插头 |
    | 415-0027-036 | RG-178 | 36" (914 mm) | SMA直角插头 |
    | 415-0027-048 | RG-178 | 48" (1219 mm) | SMA直角插头 |
    | 415-0032-006 | RG-316 | 6" (152 mm) | SMA直角插头 |
    | 415-0032-012 | RG-316 | 12" (305 mm) | SMA直角插头 |
    | 415-0032-018 | RG-316 | 18" (457 mm) | SMA直角插头 |
    | 415-0032-024 | RG-316 | 24" (610 mm) | SMA直角插头 |
    | 415-0032-036 | RG-316 | 36" (914 mm) | SMA直角插头 |
    | 415-0032-048 | RG-316 | 48" (1219 mm) | SMA直角插头 |
    | 415-0036-006 | RG-316 DS | 6" (152 mm) | SMA直角插头 |
    | 415-0036-012 | RG-316 DS | 12" (305 mm) | SMA直角插头 |
    | 415-0036-018 | RG-316 DS | 18" (457 mm) | SMA直角插头 |
    | 415-0036-024 | RG-316 DS | 24" (610 mm) | SMA直角插头 |
    | 415-0036-036 | RG-316 DS | 36" (914 mm) | SMA直角插头 |
    | 415-0036-048 | RG-316 DS | 48" (1219 mm) | SMA直角插头 |
    | 415-0041-012 | RG-58 | 12" (305 mm) | SMA直角插头 |
    | 415-0041-024 | RG-58 | 24" (610 mm) | SMA直角插头 |
    | 415-0041-036 | RG-58 | 36" (914 mm) | SMA直角插头 |
    | 415-0041-048 | RG-58 | 48" (1219 mm) | SMA直角插头 |
    | 415-0041-060 | RG-58 | 60" (1524 mm) | SMA直角插头 |
    | 415-0046-012 | RG-142 | 12" (305 mm) | SMA直角插头 |
    | 415-0046-024 | RG-142 | 24" (610 mm) | SMA直角插头 |
    | 415-0046-036 | RG-142 | 36" (914 mm) | SMA直角插头 |
    | 415-0046-048 | RG-142 | 48" (1219 mm) | SMA直角插头 |
    | 415-0046-060 | RG-142 | 60" (1524 mm) | SMA直角插头 |

    产品特点和优势


    - 高可靠性:这些电缆组件采用高品质材料制造,确保长时间使用不会降解。
    - 低损耗:低损耗设计使得信号传输更加高效,减少了能量损失。
    - 宽频率范围:适用于高达12.4 GHz的频率范围,满足多种应用需求。
    - 优异的机械强度:耐弯曲和抗拉扯设计,适用于各种严苛环境。
    - 标准化尺寸:所有型号都有明确的尺寸和长度规格,方便采购和安装。

    应用案例和使用建议


    - 无线通信系统:适用于基站、天线、路由器等设备之间的连接。
    - 雷达和卫星通信:为远距离信号传输提供可靠连接。
    - 测试设备:用于实验室测试,确保设备间的信号传输准确无误。
    使用建议:
    - 在安装时请确保连接器和电缆接口干净无尘,避免接触损坏。
    - 尽量减少弯曲半径,以延长电缆使用寿命。
    - 定期检查电缆的物理状况,如出现破损应及时更换。

    兼容性和支持


    - 兼容性:这些电缆组件设计与标准SMA接口兼容,可以轻松与其他SMA设备连接。
    - 技术支持:Johnson Components提供详尽的技术文档和售后服务,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:信号传输不稳定
    解决方案:检查电缆是否有物理损伤,必要时更换新的电缆组件。
    2. 问题:连接松动
    解决方案:重新拧紧连接器,确保连接稳固。
    3. 问题:信号衰减严重
    解决方案:检查电缆是否超出了规定的使用范围,必要时更换更长的电缆。

    总结和推荐


    Johnson Components的SMA固定长度电缆组件凭借其高可靠性、低损耗和宽频率范围,在无线通信、雷达和卫星通信等领域的应用中表现出色。这些产品不仅满足高标准的技术要求,还提供了良好的兼容性和专业的技术支持。因此,强烈推荐使用这些高质量的电缆组件来确保系统的稳定运行和高效传输。

415-0036-036参数

参数
长*宽*高 914.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0036-036厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0036-036数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0036-036 415-0036-036数据手册

415-0036-036封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 17.5324 ¥ 149.0254
17+ $ 16.7169 ¥ 142.0937
25+ $ 15.6162 ¥ 132.7377
50+ $ 14.4636 ¥ 122.9406
库存: 50
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 1043.17
