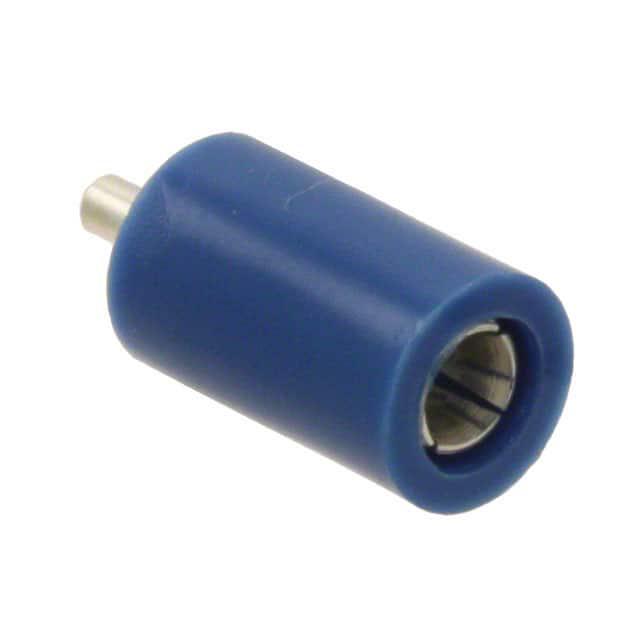

105-0860-001

产品分类: 其他工具
厂牌: CINCH
产品描述: Conn Test Jack F 1 POS Solder ST Thru-Hole 1 Port
供应商型号: N-105-0860-001
供应商: 云汉优选
标准整包数: 1
CINCH 其他工具 105-0860-001

105-0860-001概述


    产品简介


    垂直测试夹是一种专门用于测试点连接的电子元器件。这种绝缘接触式测试夹采用机械加工接触设计,广泛应用于电路板、半导体和其他电子设备的测试过程中。它们具有优良的电气特性和可靠的接触性能,适用于各种测试需求。

    技术参数


    | 参数 | 规格 |

    | 接触材料 | 铍铜(符合QQ-C-530标准) |
    | 表面处理 | 银镀层 |
    | 本体材料 | 尼龙6/6(符合ASTM D4066标准) |
    | 额定电流 | 5安培 |
    | 耐压等级 | 最小3500 Vrms |
    | 接触电阻 | 最大0.010欧姆 |
    | 相邻插座电容 | 在1MHz时最大为1皮法 |
    | 标准探针直径 | 0.080英寸(2.00毫米) |

    产品特点和优势


    1. 保护接触不受污染:垂直测试夹的接触部分可以有效防止焊剂和焊料的污染,确保长期可靠的工作性能。
    2. 优良的电气性能:银镀层提供极低的接触电阻,同时高耐压等级使其适用于高电压环境。
    3. 机械强度高:尼龙6/6材质不仅环保且阻燃,保证了产品的长期耐用性。
    4. 标准化设计:标准探针直径便于与市面上常见的测试探针兼容,简化安装过程。

    应用案例和使用建议


    垂直测试夹通常用于测试点,特别是在需要对多个测试点进行快速和频繁测试的场合,如电路板检测和半导体制造过程中。这些夹子适合用于测试各种电子设备,确保其电气性能达到设计要求。
    使用建议:
    - 确保探针直径匹配0.080英寸(2.00毫米),以避免接触不良。
    - 在测试高电压设备时,注意耐压等级以确保安全操作。
    - 定期检查接触部分是否有腐蚀或磨损,及时更换以保持最佳性能。

    兼容性和支持


    垂直测试夹可与标准探针兼容。制造商提供了全面的技术支持,包括客户图纸请求和现场技术支持。用户可通过电话或官网获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 测试时接触电阻过高 | 检查接触部位是否有污染物并清洁 |
    | 接触部分出现磨损 | 更换新的垂直测试夹 |
    | 设备测试结果不稳定 | 检查测试环境是否稳定并重新校准 |

    总结和推荐


    垂直测试夹是一款高性能的电子元器件,特别适合于需要频繁和可靠测试的场合。其优良的电气特性和可靠性使其在市场上具有很强的竞争优势。如果您的项目需要高精度的测试能力,推荐选择这款垂直测试夹。

105-0860-001参数

参数
长*宽*高 7.92mm(长度)*7.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

105-0860-001厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

105-0860-001数据手册

厂牌 PDF简要描述 下载
CINCH 其他工具 CINCH 105-0860-001 105-0860-001数据手册

105-0860-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.795 ¥ 7.4333
400+ $ 0.7622 ¥ 7.1266
500+ $ 0.714 ¥ 6.6759
1000+ $ 0.6936 ¥ 6.4852
库存: 4059
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1114.99
