首页  >  产品百科  >  415-0068-MM150

415-0068-MM150

产品分类: 同轴线缆
厂牌: CINCH
产品描述: Right Angle MMCX Plug To Right Angle MMCX Plug Cable Assembly, RG178
供应商型号: J10347-ND
供应商: Digi-Key
标准整包数: 1

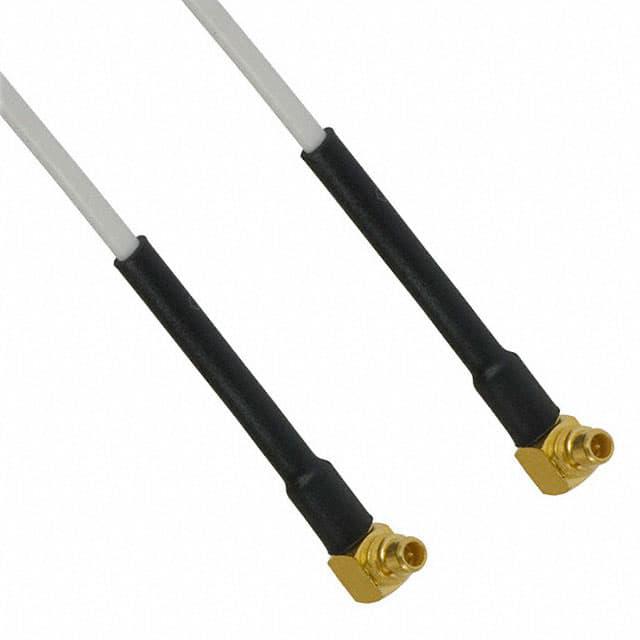

CINCH 同轴线缆 415-0068-MM150

415-0068-MM150概述

    射频电缆组件指南
    射频电缆组件广泛应用于航空航天、军事/国防、商业运输、石油和天然气、高端计算机等多个行业。Cinch公司自1917年以来一直致力于提供高质量、高性能的连接器和电缆全球供应服务。本文将详细介绍其射频电缆组件的技术规格和特点,并提供使用建议。

    1. 产品简介


    射频电缆组件是用于传输射频信号的关键组件。它们在高频下表现出良好的电气性能,并具有低损耗和低反射系数的特点。这些电缆组件适用于多种应用领域,包括雷达系统、卫星通信、无线通信、医疗设备和测试测量仪器等。

    2. 技术参数


    以下是射频电缆组件的主要技术规格和技术参数:
    | 连接器类型 | 电缆类型 | 频率范围 (GHz) | 阻抗 (Ω) | 绝缘耐压 (Vrms) | 工作电压 (Vrms) |
    |
    | MMCX | RG-178 | 6 | 50 | 500 | 170 |
    RG-316 | 6 | 50 | 500 | 170 |
    | MCX | RG-178 | 6 | 50 | 750 | 250 |
    RG-316 | 6 | 50 | 1000 | 335 |
    RG-316 DS | 6 | 50 | 1000 | 335 |
    | MCX 75 Ohm | RG-179 | 6 | 75 | 1000 | 335 |
    RG-179 DS | 2 | 75 | 1000 | 335 |
    Belden 735A | 6 | 75 | 1000 | 335 |
    | SMA | RG-178 | 12.4 | 50 | 500 | 170 |
    RG-316 | 12.4 | 50 | 750 | 250 |
    RG-316 DS | 12.4 | 50 | 750 | 250 |
    RG-58 | 12.4 | 50 | 1000 | 335 |
    RG-142 | 12.4 | 50 | 1000 | 335 |

    3. 产品特点和优势


    1. 高频率性能:射频电缆组件在高达12.4GHz(SMA型)的频率范围内表现出优异的性能。
    2. 低损耗:阻抗匹配和精心设计的结构使得电缆具有极低的信号损耗。
    3. 可靠耐用:绝缘耐压高,能够承受高压环境,确保长期稳定运行。
    4. 灵活定制:提供超过500种标准固定长度组件及400多种定制长度组件,以满足不同客户的需求。

    4. 应用案例和使用建议


    - 雷达系统:利用高频率性能传输雷达信号,保证系统在远距离下的准确度。
    - 卫星通信:在高频率和复杂电磁环境下,确保信号传输的稳定性和可靠性。
    - 医疗设备:在需要高精度和稳定性的情况下,选择适合的电缆组件。
    - 测试测量仪器:确保设备在高频测试时具有良好的测量精度和重复性。
    使用建议:
    - 保持清洁:定期检查并清洁连接器接口,避免灰尘和其他污染物影响信号质量。
    - 适当布线:在布线时尽量减少弯曲半径,以防止电缆损坏。

    5. 兼容性和支持


    - 兼容性:这些电缆组件与各种标准射频连接器兼容,便于在现有系统中进行替换或升级。
    - 支持:Cinch公司提供了全面的支持服务,包括技术支持、维修和定制解决方案。如果客户需要特定配置的产品,可以随时联系销售代表。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号质量不佳 | 检查连接器是否松动,更换受损的电缆组件。|
    | 无法正常传输信号 | 确保所有连接器均已正确安装,并重新进行信号检测。|
    | 电缆外皮损坏 | 更换受损的电缆组件,确保信号传输路径完整。|

    7. 总结和推荐


    总结:
    Cinch公司的射频电缆组件以其高频率性能、低损耗、可靠耐用和灵活定制等特点,在多个行业得到广泛应用。其丰富的标准产品和定制化能力,满足了不同客户的需求。
    推荐:
    Cinch公司的射频电缆组件是高性能应用的理想选择。对于追求卓越质量和性能的应用场景,强烈推荐使用这些电缆组件。

415-0068-MM150参数

参数 值
长*宽*高 150mm(长度)
零件状态 在售
包装方式 散装

415-0068-MM150厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0068-MM150数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0068-MM150 415-0068-MM150数据手册

415-0068-MM150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.3928 ¥ 179.031
10+ $ 18.1854 ¥ 152.1894
25+ $ 17.0464 ¥ 142.6573
50+ $ 16.2329 ¥ 135.8495
100+ $ 15.4586 ¥ 129.3688
250+ $ 14.4917 ¥ 121.2777
500+ $ 13.8008 ¥ 115.4956
库存: 82
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 179.03
直接购买
加入购物车
