415-0082-MM200

产品分类: 同轴线缆
厂牌: CINCH
产品描述:
供应商型号: ET-2834338
供应商: 海外现货
标准整包数: 1

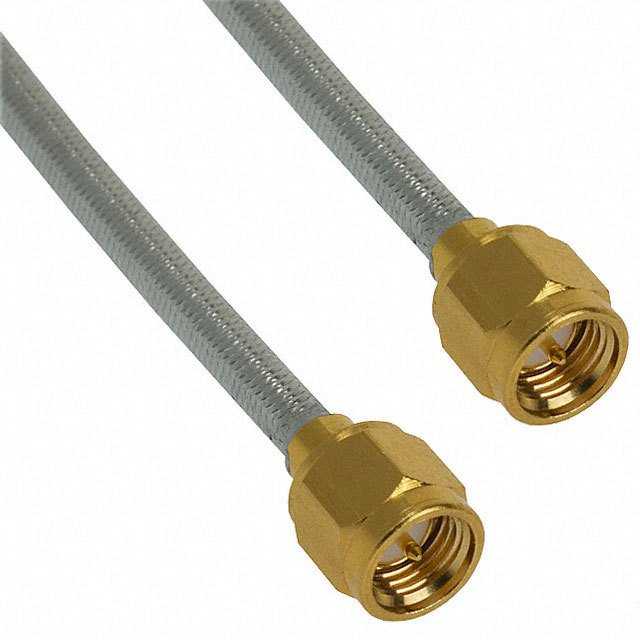

CINCH 同轴线缆 415-0082-MM200

415-0082-MM200概述

    RF Cable Assembly Guide

    1. 产品简介


    本产品是一种RF电缆组件,主要用于高频信号传输,具有多种不同的连接器和电缆类型选择。这些组件可用于各种应用场合,如无线通信、卫星通信、测试设备、医疗设备以及军事系统等领域。根据不同的需求,可以选择适合的连接器类型和电缆长度,以满足特定的应用要求。

    2. 技术参数


    以下是不同类型RF电缆组件的技术规格:
    | 连接器类型 | 电缆类型 | 频率范围 (GHz) | 阻抗 (Ω) | 工作电压 (Vrms) | 介电强度 (Vrms) |
    |
    | MMCX | RG-178 | 6 | 50 | 170 | 500 |
    | MMCX | RG-316 | 6 | 50 | 170 | 500 |
    | MCX | RG-178 | 6 | 50 | 250 | 750 |
    | MCX | RG-316 | 6 | 50 | 335 | 1000 |
    | MCX | RG-316 DS| 6 | 50 | 335 | 1000 |
    | MCX 75Ω | RG-179 | 6 | 75 | 335 | 1000 |
    | SMA | RG-178 | 12.4 | 50 | 335 | 1500 |
    | SMA | RG-316 | 12.4 | 50 | 335 | 1500 |
    | SMB | RG-178 | 4 | 50 | 335 | 1000 |

    3. 产品特点和优势


    这些RF电缆组件具备多项优势,使其在多个领域中脱颖而出:
    - 高频率性能:最高支持至26.5GHz的频率,确保信号传输质量。
    - 低插入损耗:电缆设计优良,提供出色的信号传输效率。
    - 宽广的工作温度范围:能够适应各种恶劣环境。
    - 高介电强度:增强信号传输稳定性和可靠性。
    - 阻抗匹配:确保信号的高效传输和减少反射损失。

    4. 应用案例和使用建议


    应用案例
    1. 无线通信:适用于移动通信基站,确保高频信号的有效传输。
    2. 卫星通信:确保卫星系统中信号的精确传输。
    3. 医疗设备:用于MRI等医疗成像设备,保证信号传输的准确性。
    4. 测试设备:为信号发生器、频谱仪等测试设备提供可靠的连接。
    使用建议
    - 环境适应性:确保在高温、高湿度等恶劣环境中使用时进行适当保护。
    - 安装注意事项:在连接电缆时,要确保连接器完全锁紧,避免松动导致信号衰减。
    - 电缆长度选择:根据实际应用需求选择合适的电缆长度,避免过长导致信号损耗。

    5. 兼容性和支持


    该产品提供了广泛的连接器选项,包括标准和定制两种形式,可以与多种类型的设备兼容。制造商提供了丰富的技术支持服务,包括电压/连续性测试和原型制造服务,以满足不同客户的需求。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 电缆断裂 | 更换新电缆,并检查安装是否正确。 |
    | 插头接触不良 | 检查插头是否干净,必要时清洁。 |
    | 信号衰减严重 | 确认电缆长度和信号源功率是否合理。|

    7. 总结和推荐


    综上所述,这款RF电缆组件凭借其高频率性能、低插入损耗及宽广的工作温度范围,在各类应用中表现出色。特别是其优秀的阻抗匹配和可靠的信号传输能力,使其在市场上具有极强的竞争优势。因此,强烈推荐该产品作为高频信号传输的首选组件。

415-0082-MM200参数

参数
长*宽*高 200mm(长度)
零件状态 在售
包装方式 散装

415-0082-MM200厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0082-MM200数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0082-MM200 415-0082-MM200数据手册
