415-0031-024

产品分类: 同轴线缆
厂牌: CINCH
产品描述: Cinch RG316同轴电缆, 415系列, 609.6mm长, SMA公插转SMA母座, 50 Ω
供应商型号: 8857438
供应商: 海外现货
标准整包数: 1

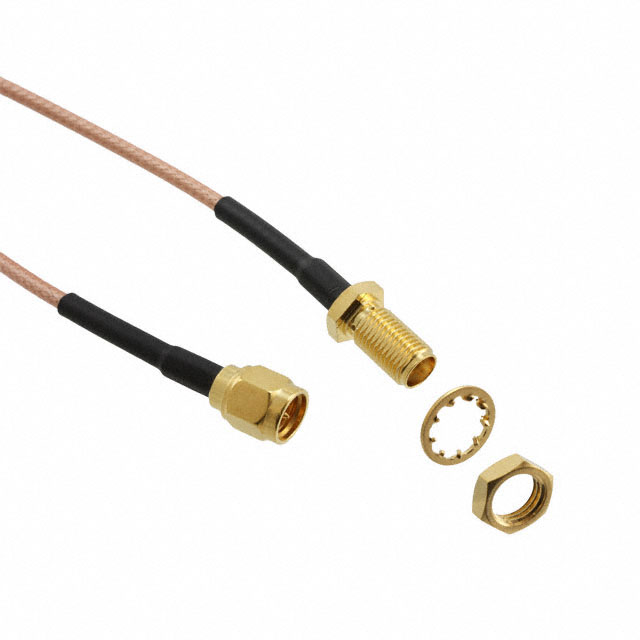

CINCH 同轴线缆 415-0031-024

415-0031-024概述

    SMA Straight Plug to SMA Straight Bulkhead Jack Cable Assemblies

    1. 产品简介


    SMA Straight Plug to SMA Straight Bulkhead Jack Cable Assemblies 是专为射频和微波应用设计的一种高性能电缆组件。这些电缆组件由固定长度的SMA直插头和SMA直插头座组成,适用于通信系统、雷达、测试仪器和各种需要稳定射频信号传输的应用场合。

    2. 技术参数


    | 产品型号 | 电缆类型 | 长度(英寸) | 连接器A型号 | 连接器B型号 |

    | 415-0035-048 | RG-316 DS | 48 | 142-0404-011 | 142-0304-411 |
    | 415-0040-012 | RG-58 | 12 | 142-0407-011 | 142-0307-411 |
    | 415-0040-024 | RG-58 | 24 | 142-0407-011 | 142-0307-411 |
    | 415-0040-036 | RG-58 | 36 | 142-0407-011 | 142-0307-411 |
    | 415-0040-048 | RG-58 | 48 | 142-0407-011 | 142-0307-411 |
    | 415-0040-060 | RG-58 | 60 | 142-0407-011 | 142-0307-411 |
    | 415-0045-012 | RG-142 | 12 | 142-0408-011 | 142-0308-411 |
    | 415-0045-024 | RG-142 | 24 | 142-0408-011 | 142-0308-411 |
    | 415-0045-036 | RG-142 | 36 | 142-0408-011 | 142-0308-411 |
    | 415-0045-048 | RG-142 | 48 | 142-0408-011 | 142-0308-411 |
    | 415-0045-060 | RG-142 | 60 | 142-0408-011 | 142-0308-411 |
    电气规格
    - 阻抗: 50 欧姆
    - 频率范围: 0到12.4 GHz
    - 耐电压:
    - SMA连接器:750 Vrms(RG-316/RG-316 DS),1000 Vrms(RG-58/RG-142)
    - 电缆端口:250 Vrms(RG-316/RG-316 DS),335 Vrms(RG-58/RG-142)
    Johnson Components 的电缆长度指的是直插头到电缆的长度。对于直角连接器,长度是指垂直中心线的位置。最后三位数字代表电缆长度(以英寸为单位)。

    3. 产品特点和优势


    - 高频性能: 所有电缆组件均具有高频率性能,适用于12.4 GHz以下的各种应用。
    - 阻抗匹配: 所有型号均采用50欧姆的阻抗,确保信号传输的稳定性和可靠性。
    - 机械耐用性: 具有较高的耐电压能力,能够在恶劣环境下正常工作。
    - 广泛适用性: 支持多种电缆类型(RG-316、RG-316 DS、RG-58、RG-142),满足不同应用场景的需求。

    4. 应用案例和使用建议


    应用案例:
    - 通信系统: 用于移动通信基站天线系统的信号传输。
    - 雷达系统: 用于雷达系统的信号发射和接收。
    - 测试仪器: 用于信号源和频谱分析仪之间的信号传输。
    使用建议:
    - 电缆弯曲: 在安装过程中避免过度弯曲电缆,以防止损坏内部结构。
    - 固定位置: 将电缆固定在合适位置,避免因意外触碰导致信号质量下降。
    - 接口清洁: 定期清洁连接器接口,以保证良好的信号传输性能。

    5. 兼容性和支持


    - 兼容性: 本产品可与其他标准SMA连接器兼容。
    - 技术支持: Johnson Components提供详尽的技术支持,包括安装指南、故障排查和售后服务。

    6. 常见问题与解决方案


    - 问题1: 信号传输质量差
    - 解决方案: 检查连接器是否干净,确保接触良好。如果仍然存在问题,可能需要更换新的电缆组件。
    - 问题2: 过度弯曲导致损坏
    - 解决方案: 更换新的电缆组件,并在安装时遵循正确的弯曲半径规范。
    - 问题3: 耐压不足导致损坏
    - 解决方案: 检查所使用的电缆是否适合当前的工作环境,必要时更换符合要求的电缆。

    7. 总结和推荐



    总结

    :
    Johnson Components的SMA Straight Plug to SMA Straight Bulkhead Jack Cable Assemblies凭借其卓越的高频性能、高耐电压能力和广泛的适用性,在通信系统、雷达系统及测试仪器中表现出色。这些电缆组件不仅具有出色的机械耐用性,还提供全面的技术支持,使它们成为行业内值得信赖的选择。
    推荐:
    鉴于上述产品的性能特点及其在各种应用中的优异表现,我们强烈推荐该系列产品给需要高性能电缆组件的用户。

415-0031-024参数

参数
长*宽*高 609.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
零件状态 在售
包装方式 散装

415-0031-024厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0031-024数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0031-024 415-0031-024数据手册

415-0031-024封装设计

查看详情并下载
Symbol
Footprint
3D Model
