首页  >  产品百科  >  415-0071-MM500

415-0071-MM500

产品分类: 同轴线缆
厂牌: CINCH

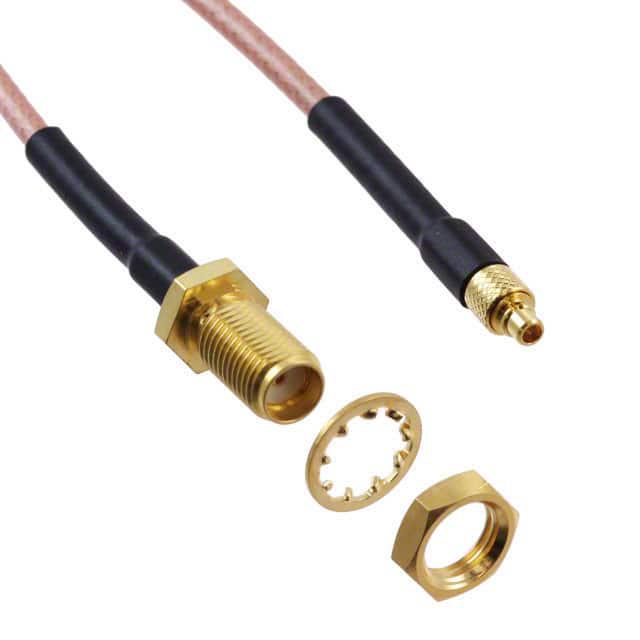

产品描述: Straight SMA Bulkhead Jack To Straight MMCX Plug Cable Assembly, RG316
供应商型号: ET-2834335
供应商: 海外现货
标准整包数: 1
CINCH 同轴线缆 415-0071-MM500

415-0071-MM500概述

    # RF Cable Assembly Guide

    产品简介


    本指南提供了一种高品质、高性能的射频同轴电缆组件,适用于航空航天、军事/国防、商业运输、石油和天然气、高端计算机等众多领域。这类组件包括多种连接器、接线盒和电缆组件,采用铜和光纤等多种接触技术,以满足不同的应用需求。
    主要功能和应用领域
    - 主要功能:该组件主要用于传输高频信号,广泛应用于无线通信系统、雷达、测试仪器等领域。
    - 应用领域:涵盖航空航天、军事/国防、商业运输、石油和天然气、高端计算机等行业,同时适用于需要稳定、高性能射频信号传输的各种场景。

    技术参数


    频率范围
    - MMCX:6 GHz
    - MCX:6 GHz
    - SMA:12.4 GHz
    - SMB:4 GHz
    - BNC:4 GHz
    - N Type:11 GHz
    阻抗(欧姆)
    - MMCX:50 Ω
    - MCX:50 Ω 和 75 Ω
    - SMA:50 Ω
    - SMB:50 Ω
    - BNC:50 Ω 和 75 Ω
    - N Type:50 Ω
    绝缘耐压(Vms)
    - MMCX:500 Vms
    - MCX:750 Vms
    - SMA:1000 Vms
    - SMB:750 Vms
    - BNC:1500 Vms
    - N Type:1500 Vms
    工作电压(Vms)
    - MMCX:170 Vms
    - MCX:250 Vms
    - SMA:335 Vms
    - SMB:250 Vms
    - BNC:500 Vms
    - N Type:500 Vms

    产品特点和优势


    - 频率覆盖广:不同型号的电缆组件覆盖了从4 GHz到26.5 GHz的宽频段,能满足不同应用场景的需求。
    - 高阻抗稳定性:50Ω和75Ω的阻抗设计确保了信号传输的稳定性。
    - 耐高压绝缘性能:绝缘耐压范围广,从500 Vms到1500 Vms,适用于各种高压环境。
    - 多样化连接器配置:支持MMCX、MCX、SMA、SMB、BNC和N Type等多种连接器,满足各种接口需求。
    - 定制化服务:根据客户需求提供标准和定制化的产品设计,适应不同应用场合。

    应用案例和使用建议


    应用案例
    - 无线通信系统:用于基站和移动终端之间的信号传输,保证信号的稳定性和可靠性。
    - 雷达系统:在雷达天线和发射接收机之间进行高频信号的传输,要求极高的带宽和信噪比。
    - 测试仪器:在精密测量仪器中,要求极低的信号损耗和较高的抗干扰能力。
    使用建议
    - 安装注意事项:确保电缆弯曲半径符合制造商的规定,避免信号传输过程中的衰减和失真。
    - 匹配阻抗:选择合适阻抗的电缆组件,以确保与发射和接收设备的阻抗匹配,减少反射损耗。
    - 环境适应性:考虑电缆组件的工作环境,如温度、湿度和机械振动等因素,选择适合的电缆类型和防护等级。

    兼容性和支持


    兼容性
    - 本产品与多种射频连接器和设备具有良好的兼容性,例如MMCX、MCX、SMA、SMB、BNC和N Type等连接器。
    - 支持各种长度和直径的电缆,满足不同应用场景的需求。
    厂商支持
    - 供应商提供全面的技术支持和售后服务,包括电缆组件的设计、生产和定制化服务。
    - 如需进一步技术支持,可以访问官网(cinch.com)获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查电缆的安装和连接是否正确,确保阻抗匹配。 |
    | 电缆弯曲半径过大 | 确保电缆弯曲半径符合制造商的规定,避免信号传输过程中的衰减和失真。 |
    | 连接器接触不良 | 重新安装连接器,确保紧固,或者更换损坏的连接器。 |

    总结和推荐


    总体评价
    - 该产品系列在射频信号传输方面表现出色,具有广泛的频率覆盖范围、稳定的阻抗特性和高耐压绝缘性能。
    - 多样的连接器配置和定制化服务使其适用于多种应用场景。
    - 高品质的材料和工艺保证了产品的长期可靠性和稳定性。
    推荐使用
    - 该产品系列在无线通信、雷达系统、测试仪器等领域的应用中表现出色,推荐给需要高性能射频信号传输的客户。

415-0071-MM500参数

参数
长*宽*高 500mm(长度)
零件状态 在售
包装方式 散装

415-0071-MM500厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0071-MM500数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0071-MM500 415-0071-MM500数据手册

415-0071-MM500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.2131 ¥ 169.7903
10+ $ 16.1855 ¥ 135.9583
25+ $ 14.9219 ¥ 125.3442
50+ $ 13.7769 ¥ 115.7262
100+ $ 12.9572 ¥ 108.8407
250+ $ 12.4435 ¥ 104.5257
库存: 98
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 169.79
